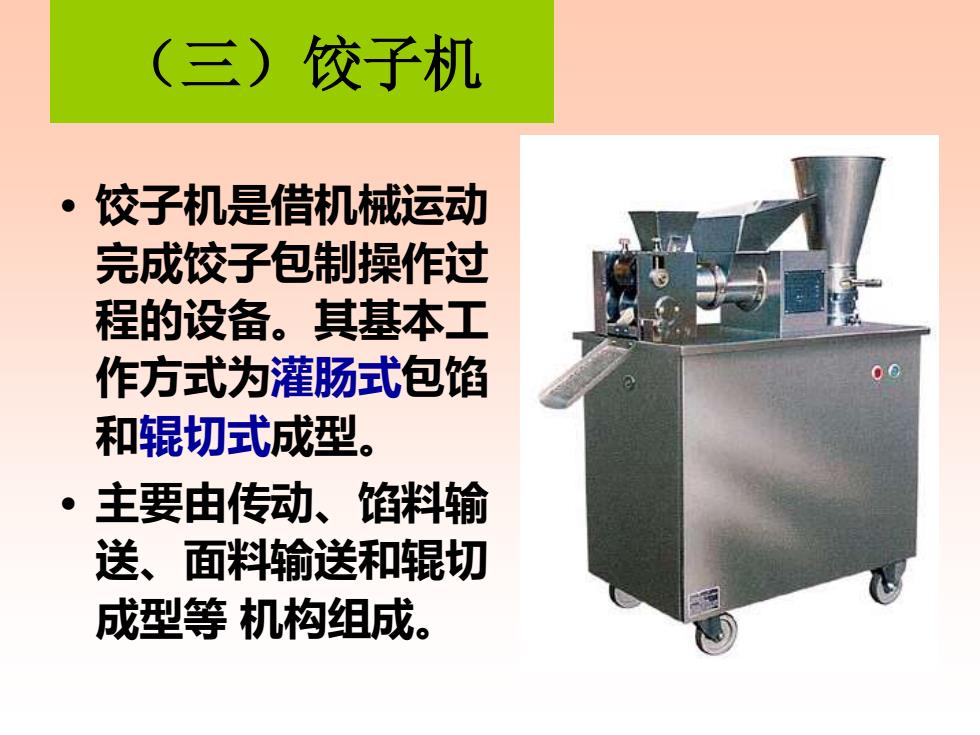

（三）饺子机 • 饺子机是借机械运动 完成饺子包制操作过 程的设备。其基本工 作方式为灌肠式包馅 和辊切式成型。 • 主要由传动、馅料输 送、面料输送和辊切 成型等 机构组成
（三）饺子机 • 饺子机是借机械运动 完成饺子包制操作过 程的设备。其基本工 作方式为灌肠式包馅 和辊切式成型。 • 主要由传动、馅料输 送、面料输送和辊切 成型等 机构组成
10 12 图943饺子成型机外形图 1一溜板2一振杆3一定位销4一成型机构5一干面斗6一输面机构 7一传动机构8一调节螺母9一馅管10一输馅机构11一离合手柄12一机架
1、馅料输送机构
1、馅料输送机构
6 图9-45输馅叶片泵工作原理与结构图 1一定子2一转子3一叶片4一吸人腔5一泵体6一调整手柄 7一排压腔8一出口9一泵入口10一轴11一绞龙12一进料斗

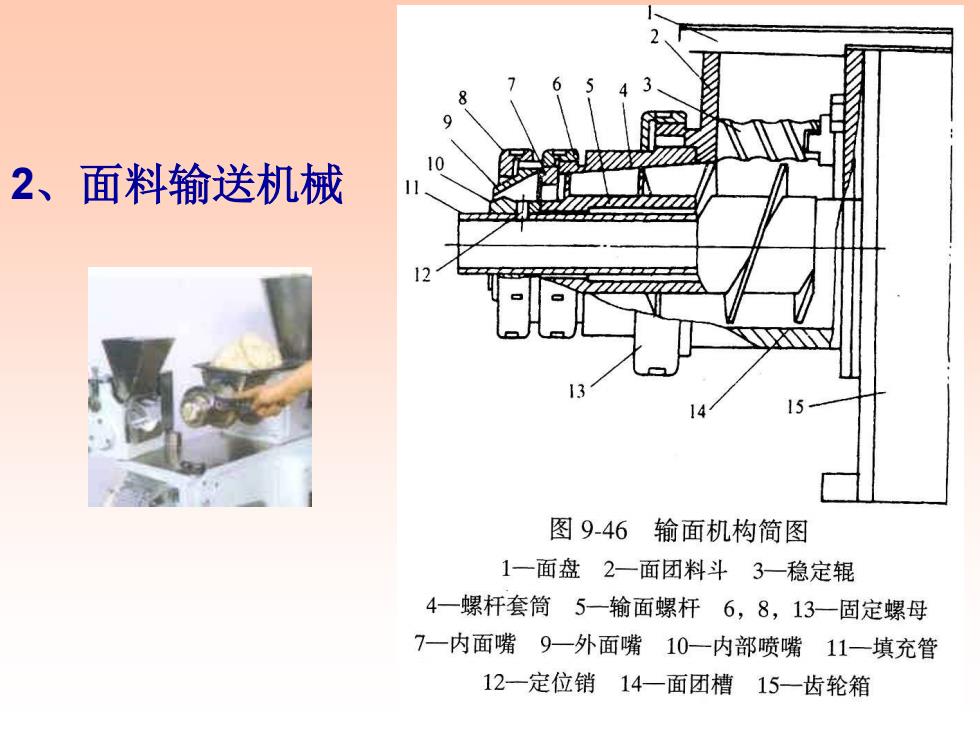

2、面料输送机械
2、面料输送机械
