第十一章 电子电器商品 学习要点： 1. 电声设备激光唱机、双卡录音机的结构、工作原理及质量鉴别。 2. 视频器具电视机、VCD 影碟机的结构、工作原理及质量鉴别。 3. 电冰箱、空调机微波炉的基本结构，主要部分的工作原理，及其主要的质量指标和质量检 验。 4. 微电脑、打印机、静电复印机、传真机、扫描仪的结构，基本工作原理，使用技巧、质量 检验及维护保养。 5. 通讯产品如手机、电话机、掌上电脑的基本结构，基本工作原理、质量鉴别及维护保养。 电子器具：电子器具是以电子线路为主的器具，如电脑、手机、电视机、 VCD 机等。 电气器具：电气器具是以电动机、电热元件等为主的电气器件组成的器具， 如电冰箱、空调器、电热器、微波炉等。 第一节 视听设备 电声器具：电声器具是一类以放大器为核心，以扬声器为终端部件，能将电 信号转变为声音的器具。 视听设备 视频器具：视频器具是指用于接收、显示、记录、重放图像信息及其伴音的 一类电子器具。 一、电声器具 （一） 激光唱机（CD） 1.概述 激光唱机是利用激光拾取唱片声音信号的数字式唱机，简称 CD 唱机，它是英文 Compact Disc 的缩写。 它采用了数字技术、激光技术和微处理器，使其音响效果达到了高水平，成为理想的音 源。 （2）CD 光盘 ①尺寸 光盘的直径为 12cm、光道间距为 1.67μm、坑深 0.11μm、坑宽 0.4μm、盘厚 1.2mm、 可播放 74 分钟。 电子电器商品
第十一章 电子电器商品 学习要点： 1. 电声设备激光唱机、双卡录音机的结构、工作原理及质量鉴别。 2. 视频器具电视机、VCD 影碟机的结构、工作原理及质量鉴别。 3. 电冰箱、空调机微波炉的基本结构，主要部分的工作原理，及其主要的质量指标和质量检 验。 4. 微电脑、打印机、静电复印机、传真机、扫描仪的结构，基本工作原理，使用技巧、质量 检验及维护保养。 5. 通讯产品如手机、电话机、掌上电脑的基本结构，基本工作原理、质量鉴别及维护保养。 电子器具：电子器具是以电子线路为主的器具，如电脑、手机、电视机、 VCD 机等。 电气器具：电气器具是以电动机、电热元件等为主的电气器件组成的器具， 如电冰箱、空调器、电热器、微波炉等。 第一节 视听设备 电声器具：电声器具是一类以放大器为核心，以扬声器为终端部件，能将电 信号转变为声音的器具。 视听设备 视频器具：视频器具是指用于接收、显示、记录、重放图像信息及其伴音的 一类电子器具。 一、电声器具 （一） 激光唱机（CD） 1.概述 激光唱机是利用激光拾取唱片声音信号的数字式唱机，简称 CD 唱机，它是英文 Compact Disc 的缩写。 它采用了数字技术、激光技术和微处理器，使其音响效果达到了高水平，成为理想的音 源。 （2）CD 光盘 ①尺寸 光盘的直径为 12cm、光道间距为 1.67μm、坑深 0.11μm、坑宽 0.4μm、盘厚 1.2mm、 可播放 74 分钟。 电子电器商品
光道：坑岛连成的轨迹称为光道，光道由内圈螺旋向外顺时针转出。 ②CD 光盘的制作 把连续的模拟音频信号分割、再经 A/D 转换变成二进制的数字信息，然后加入连接、识 别、控制、纠错等附加数码，用激光进行调制，在母版光盘上利用光刻技术刻成坑岛状的信 息，由母版制成压制子盘的模具，而子盘就是我们使用的光盘，是由聚碳酸脂塑料注模成型、 数据压模（刻槽）、喷射铝反射层，然后涂透明保护层制成。 喷射铝反射层：随数据压模的凹凸变化而形成“坑坑岛岛”，即是所记录的信息。 ③CD 光盘的播放原理 播放光盘时，CD 唱机的激光头发射激光照射光盘，根据光盘的信息坑岛产生不同强弱 的反射光，将此反射光转换成电流，再经 D/A 转换电路，还原成模拟声音信号重放出来。 （二） 双卡录音机（配图讲述） 1.组成 双卡录音机由机械传动、磁头和电子电路组成。 （1）机械传动 由电动机、机械连动机构、惰轮、主导轴、压带轮、制动器和按键等组成。电动机与走 带机构用驱动橡胶带或齿轮传动，由单或双惰轮稳速。电动机应转速恒定，机械及电气噪音 低、漏磁少、性能稳定、寿命长。 （2）磁头 录音磁头：录音磁头在录音时，将电路送来的电信号转变为磁信号，以剩磁的方式 记录在磁带上。 放音磁头：放音磁头在放音时，把磁带上的磁信号（剩磁）变成电信号送入电路。 消音磁头：消音磁头的作用是在录音时，先把磁带上原有的剩磁抹掉，以便录制新 信号。 （3）电子电路 ① 音频放大器 是其核心部分，在录音时，它将来自话筒或其它声源输入的微弱音频信号进行均衡放大 后送到录音磁头，向磁带录音。 而当放音时，它又将来自放音磁头微弱的音频信号放大到足够强度作为功放器的输入信 号，经功率放大后由音箱放出动听的声音。 ② 超音频振荡器 是在录音时产生超音频电流，以提供录音头所需的偏磁电流和抹音头所需的抹音电流。 2.录、放音原理 （1）录音 话筒把要录制的声音转变成音频电流信号，或以线路插孔输入的其它音频信号，经放大 电路放大，并叠加上超音频信号电流（用以克服录音非线性畸变），通过录音磁头线圈，产 生随音频信号变化的磁力线，去磁化紧贴在录音磁头上按一定速度运动的磁带，于是经过磁 头缝隙的那一小段磁带被磁化，当磁带离开磁头时，便留下按音频信号变化的剩磁，这样随 着磁带的运动，音频信号就被不断地以剩磁的形式记录在磁带上。 （2）放音 已录好的磁带按录音时相同的方向和速度经过紧贴着的放音磁头，使磁头缝隙处的一小
光道：坑岛连成的轨迹称为光道，光道由内圈螺旋向外顺时针转出。 ②CD 光盘的制作 把连续的模拟音频信号分割、再经 A/D 转换变成二进制的数字信息，然后加入连接、识 别、控制、纠错等附加数码，用激光进行调制，在母版光盘上利用光刻技术刻成坑岛状的信 息，由母版制成压制子盘的模具，而子盘就是我们使用的光盘，是由聚碳酸脂塑料注模成型、 数据压模（刻槽）、喷射铝反射层，然后涂透明保护层制成。 喷射铝反射层：随数据压模的凹凸变化而形成“坑坑岛岛”，即是所记录的信息。 ③CD 光盘的播放原理 播放光盘时，CD 唱机的激光头发射激光照射光盘，根据光盘的信息坑岛产生不同强弱 的反射光，将此反射光转换成电流，再经 D/A 转换电路，还原成模拟声音信号重放出来。 （二） 双卡录音机（配图讲述） 1.组成 双卡录音机由机械传动、磁头和电子电路组成。 （1）机械传动 由电动机、机械连动机构、惰轮、主导轴、压带轮、制动器和按键等组成。电动机与走 带机构用驱动橡胶带或齿轮传动，由单或双惰轮稳速。电动机应转速恒定，机械及电气噪音 低、漏磁少、性能稳定、寿命长。 （2）磁头 录音磁头：录音磁头在录音时，将电路送来的电信号转变为磁信号，以剩磁的方式 记录在磁带上。 放音磁头：放音磁头在放音时，把磁带上的磁信号（剩磁）变成电信号送入电路。 消音磁头：消音磁头的作用是在录音时，先把磁带上原有的剩磁抹掉，以便录制新 信号。 （3）电子电路 ① 音频放大器 是其核心部分，在录音时，它将来自话筒或其它声源输入的微弱音频信号进行均衡放大 后送到录音磁头，向磁带录音。 而当放音时，它又将来自放音磁头微弱的音频信号放大到足够强度作为功放器的输入信 号，经功率放大后由音箱放出动听的声音。 ② 超音频振荡器 是在录音时产生超音频电流，以提供录音头所需的偏磁电流和抹音头所需的抹音电流。 2.录、放音原理 （1）录音 话筒把要录制的声音转变成音频电流信号，或以线路插孔输入的其它音频信号，经放大 电路放大，并叠加上超音频信号电流（用以克服录音非线性畸变），通过录音磁头线圈，产 生随音频信号变化的磁力线，去磁化紧贴在录音磁头上按一定速度运动的磁带，于是经过磁 头缝隙的那一小段磁带被磁化，当磁带离开磁头时，便留下按音频信号变化的剩磁，这样随 着磁带的运动，音频信号就被不断地以剩磁的形式记录在磁带上。 （2）放音 已录好的磁带按录音时相同的方向和速度经过紧贴着的放音磁头，使磁头缝隙处的一小
段磁带与磁头铁芯形成闭合磁路，这一小段磁带上的剩磁在铁芯中产生磁力线，使铁芯上的 线圈感应出感应电流，随磁带的不断运行，磁头线圈中不断产生感应电流，使磁带上记录的 剩磁就在磁头线圈中被恢复为音频电信号。再经放大后由扬声器放出声音。 （3）抹音原理 在录音前，要先对磁带抹音，抹音磁头线圈中来自超音频振荡器的超音频电流，在抹音 磁头的缝隙处产生一个磁场，这个磁场在抹音磁头缝隙的中心最强，缝隙两边逐渐减弱。缝 隙中心的磁场强度远大于磁带上已录声音形成的剩磁强度。当磁带紧贴抹音磁头的缝隙通过 时，磁带被磁化而饱和，使磁带上的剩磁全部被淹没，磁带继续前进，磁场强度逐渐减弱， 一直到零，抹掉全部剩磁。 （三）电声器具的质量鉴别 1．外观鉴别 外观要求设计新颖、豪华、美观，色彩协调，各种指示清晰醒目，对机壳要求平整、光 洁，不应有划伤、起泡、流疤、脱漆、锈蚀、泛色、变色、扭曲变形等现象，各开关、按钮 应操作灵活轻便，不应有跳动、摩擦、杂音和滑动等现象。 以后各节介绍的电器外观，都可以参照上述要求鉴别。 2．性能鉴别 性能鉴别主要通过对录放音、CD 唱片的播放效果进行试听，从总的音质效果进行判别。 高音要清晰明亮，中音丰满、圆润、有弹性； 低音温柔而有力度、无发尖、发闷、含糊不清等现象； 立体声效果强、具有音乐厅演奏的相同效果。 二、视频器具 （一） 电视机 1．模拟电视、数字化电视和数字电视。 （1）模拟电视：电视使用电信号传送远距离的图像。使用模拟信号来传送图像的称为模拟 电视。 （2）数字电视：使用数字信号的称为数字电视，是计算机化了的电视，与计算机技术融为 一体，数字化地处理、传输、接收和显示信息。 （3）数字化电视：数字化电视与模拟电视没有本质的区别，它只是采用了数字芯片，把模 拟电视信号进行数字化处理，它接收的仍然是模拟电视信号。 2．彩色电视 （1）彩色电视机的制式 目前世界上有三种，它们不能互相兼容，并被不同的国家采用。 ① NTSC 制：1954 年由美国发明（美国制），正交平衡调幅制。 加、美、日、韩等国采用。 ②PAL 制：1963 年由西德确定（西德制），逐行倒相正交平衡调幅制。 德、英、意和中国采用。 ② SECAM 制：1963 年由法国确定（法国制），调频行轮换制。 法、俄、东欧等国采用。 我国采用 D（VHF 频段）和 K（UHF 频段）标准，彩电制式是 PAL-D/K 制。 （2）彩色电视三基色 ①含义
段磁带与磁头铁芯形成闭合磁路，这一小段磁带上的剩磁在铁芯中产生磁力线，使铁芯上的 线圈感应出感应电流，随磁带的不断运行，磁头线圈中不断产生感应电流，使磁带上记录的 剩磁就在磁头线圈中被恢复为音频电信号。再经放大后由扬声器放出声音。 （3）抹音原理 在录音前，要先对磁带抹音，抹音磁头线圈中来自超音频振荡器的超音频电流，在抹音 磁头的缝隙处产生一个磁场，这个磁场在抹音磁头缝隙的中心最强，缝隙两边逐渐减弱。缝 隙中心的磁场强度远大于磁带上已录声音形成的剩磁强度。当磁带紧贴抹音磁头的缝隙通过 时，磁带被磁化而饱和，使磁带上的剩磁全部被淹没，磁带继续前进，磁场强度逐渐减弱， 一直到零，抹掉全部剩磁。 （三）电声器具的质量鉴别 1．外观鉴别 外观要求设计新颖、豪华、美观，色彩协调，各种指示清晰醒目，对机壳要求平整、光 洁，不应有划伤、起泡、流疤、脱漆、锈蚀、泛色、变色、扭曲变形等现象，各开关、按钮 应操作灵活轻便，不应有跳动、摩擦、杂音和滑动等现象。 以后各节介绍的电器外观，都可以参照上述要求鉴别。 2．性能鉴别 性能鉴别主要通过对录放音、CD 唱片的播放效果进行试听，从总的音质效果进行判别。 高音要清晰明亮，中音丰满、圆润、有弹性； 低音温柔而有力度、无发尖、发闷、含糊不清等现象； 立体声效果强、具有音乐厅演奏的相同效果。 二、视频器具 （一） 电视机 1．模拟电视、数字化电视和数字电视。 （1）模拟电视：电视使用电信号传送远距离的图像。使用模拟信号来传送图像的称为模拟 电视。 （2）数字电视：使用数字信号的称为数字电视，是计算机化了的电视，与计算机技术融为 一体，数字化地处理、传输、接收和显示信息。 （3）数字化电视：数字化电视与模拟电视没有本质的区别，它只是采用了数字芯片，把模 拟电视信号进行数字化处理，它接收的仍然是模拟电视信号。 2．彩色电视 （1）彩色电视机的制式 目前世界上有三种，它们不能互相兼容，并被不同的国家采用。 ① NTSC 制：1954 年由美国发明（美国制），正交平衡调幅制。 加、美、日、韩等国采用。 ②PAL 制：1963 年由西德确定（西德制），逐行倒相正交平衡调幅制。 德、英、意和中国采用。 ② SECAM 制：1963 年由法国确定（法国制），调频行轮换制。 法、俄、东欧等国采用。 我国采用 D（VHF 频段）和 K（UHF 频段）标准，彩电制式是 PAL-D/K 制。 （2）彩色电视三基色 ①含义

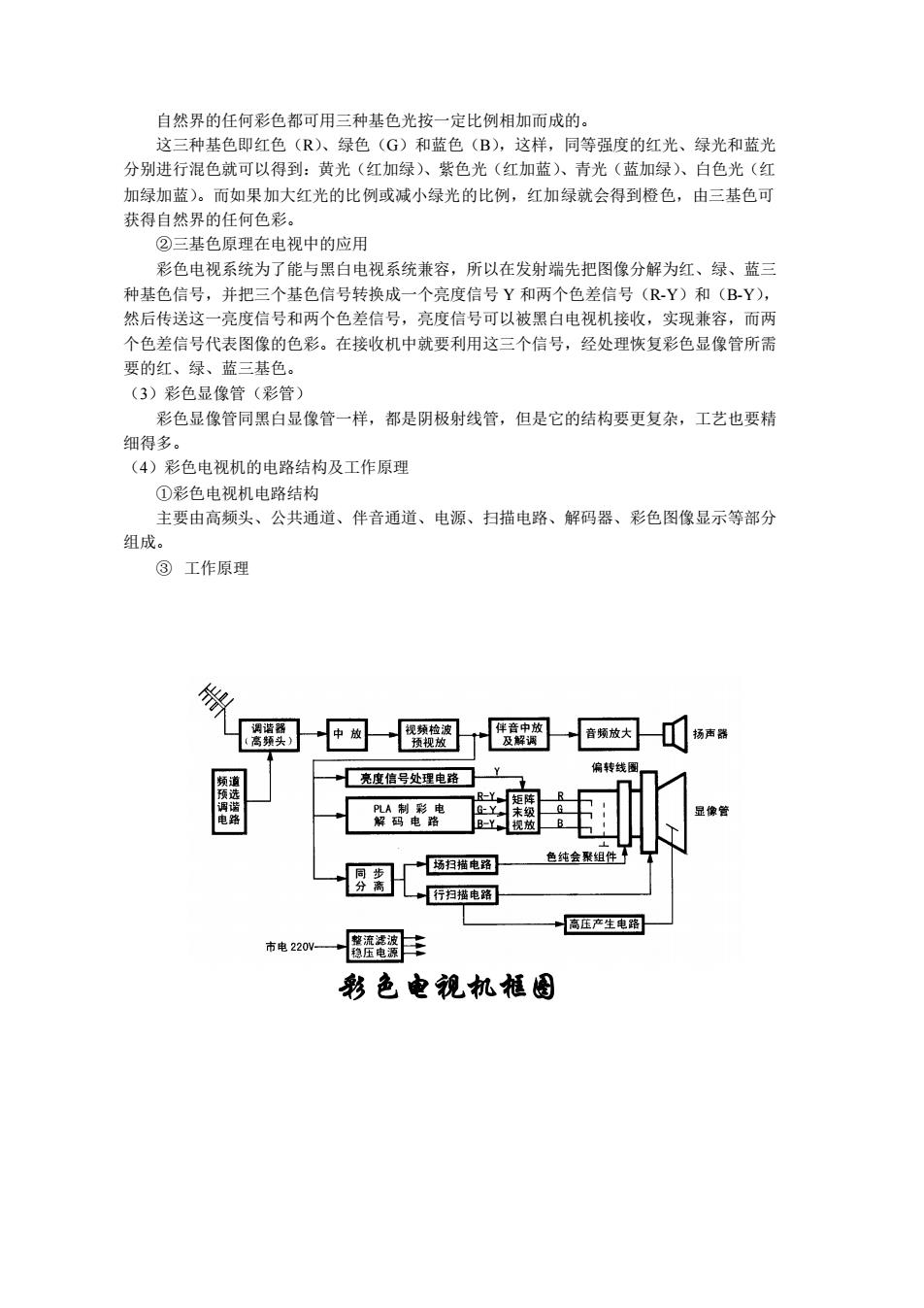

自然界的任何彩色都可用三种基色光按一定比例相加而成的。 这三种基色即红色（R）、绿色（G）和蓝色（B），这样，同等强度的红光、绿光和蓝光 分别进行混色就可以得到：黄光（红加绿）、紫色光（红加蓝）、青光（蓝加绿）、白色光（红 加绿加蓝）。而如果加大红光的比例或减小绿光的比例，红加绿就会得到橙色，由三基色可 获得自然界的任何色彩。 ②三基色原理在电视中的应用 彩色电视系统为了能与黑白电视系统兼容，所以在发射端先把图像分解为红、绿、蓝三 种基色信号，并把三个基色信号转换成一个亮度信号 Y 和两个色差信号（R-Y）和（B-Y）， 然后传送这一亮度信号和两个色差信号，亮度信号可以被黑白电视机接收，实现兼容，而两 个色差信号代表图像的色彩。在接收机中就要利用这三个信号，经处理恢复彩色显像管所需 要的红、绿、蓝三基色。 （3）彩色显像管（彩管） 彩色显像管同黑白显像管一样，都是阴极射线管，但是它的结构要更复杂，工艺也要精 细得多。 （4）彩色电视机的电路结构及工作原理 ①彩色电视机电路结构 主要由高频头、公共通道、伴音通道、电源、扫描电路、解码器、彩色图像显示等部分 组成。 ③ 工作原理 彩色电视机框图
自然界的任何彩色都可用三种基色光按一定比例相加而成的。 这三种基色即红色（R）、绿色（G）和蓝色（B），这样，同等强度的红光、绿光和蓝光 分别进行混色就可以得到：黄光（红加绿）、紫色光（红加蓝）、青光（蓝加绿）、白色光（红 加绿加蓝）。而如果加大红光的比例或减小绿光的比例，红加绿就会得到橙色，由三基色可 获得自然界的任何色彩。 ②三基色原理在电视中的应用 彩色电视系统为了能与黑白电视系统兼容，所以在发射端先把图像分解为红、绿、蓝三 种基色信号，并把三个基色信号转换成一个亮度信号 Y 和两个色差信号（R-Y）和（B-Y）， 然后传送这一亮度信号和两个色差信号，亮度信号可以被黑白电视机接收，实现兼容，而两 个色差信号代表图像的色彩。在接收机中就要利用这三个信号，经处理恢复彩色显像管所需 要的红、绿、蓝三基色。 （3）彩色显像管（彩管） 彩色显像管同黑白显像管一样，都是阴极射线管，但是它的结构要更复杂，工艺也要精 细得多。 （4）彩色电视机的电路结构及工作原理 ①彩色电视机电路结构 主要由高频头、公共通道、伴音通道、电源、扫描电路、解码器、彩色图像显示等部分 组成。 ③ 工作原理 彩色电视机框图
遥控型彩色电视机框图 彩色电视机中各种信号的流程 从天线接收到的电视信号，先进入高频头的调谐器，经选择频道后，进入高频放大器。 经过高频放大器放大后送到混频器，在这里和同时由本机振荡器送来的振荡信号发生差频作 用，产生图像和伴音两个中频信号。这两个中频信号进入公共通道，经 3 至 4 级的中频放大 后，送入视频检波器，检出（解调）0～6MHz 的彩色全电视信号（视频信号），该信号经放 大后，分三路分别送往亮度通道、色度通道和扫描控制电路。由于检波元件的非线性作用， 使两个中频信号在检波时又产生以 6.5MHz 为中心的差频，从而形成伴音的差载频调信号， 即第二伴音中频信号。这里视频检波器可以看成是一个混频器，对伴音中频来说，图像中频 就是一个本机振荡频率，这种电路程式就叫超外差内载波式。第二伴音中频信号经与视频信 号分离后送入伴音通道，由伴音中放放大、限幅，再经鉴频器解调获得音频信号，把音频信 号放大后推动扬声器放出电视伴音。 由公共通道检波器解调出的彩色全电视信号，经预视放放大后，送往亮度能道和色度通
遥控型彩色电视机框图 彩色电视机中各种信号的流程 从天线接收到的电视信号，先进入高频头的调谐器，经选择频道后，进入高频放大器。 经过高频放大器放大后送到混频器，在这里和同时由本机振荡器送来的振荡信号发生差频作 用，产生图像和伴音两个中频信号。这两个中频信号进入公共通道，经 3 至 4 级的中频放大 后，送入视频检波器，检出（解调）0～6MHz 的彩色全电视信号（视频信号），该信号经放 大后，分三路分别送往亮度通道、色度通道和扫描控制电路。由于检波元件的非线性作用， 使两个中频信号在检波时又产生以 6.5MHz 为中心的差频，从而形成伴音的差载频调信号， 即第二伴音中频信号。这里视频检波器可以看成是一个混频器，对伴音中频来说，图像中频 就是一个本机振荡频率，这种电路程式就叫超外差内载波式。第二伴音中频信号经与视频信 号分离后送入伴音通道，由伴音中放放大、限幅，再经鉴频器解调获得音频信号，把音频信 号放大后推动扬声器放出电视伴音。 由公共通道检波器解调出的彩色全电视信号，经预视放放大后，送往亮度能道和色度通
