(2)导轨在垂直平面内的直线度误差对 加工精度的影响 △R≈（△z)2/(2R) 图4-5导轨垂直平面内的直线度误差对加工精度的影响
（2）导轨在垂直平面内的直线度误差对 加工精度的影响
导轨在垂直平面内有直线度误差△z时， 也会使车刀在水平面内发生位移，使工件半 径产生误差△R。与△z值相比，△R属微小量， 由此可知，导轨在垂直平面内的直线度误差 对加工精度影响很小，一般可忽略不计
导轨在垂直平面内有直线度误差Δz时， 也会使车刀在水平面内发生位移，使工件半 径产生误差ΔR。与Δz值相比，ΔR属微小量， 由此可知，导轨在垂直平面内的直线度误差 对加工精度影响很小，一般可忽略不计
(3)导 轨间的平 行度误差 对加工精 度的影响 △R=△y≈(H/B)X△l3 图4-6导轨间的平行度对加工精度的影响
（3）导 轨间的平 行度误差 对加工精 度的影响
当前后导轨在垂直平面内有平行度误差 (扭曲误差)时，刀架将产生摆动，刀架沿 床身导轨作纵向进给运动时，刀尖的运动轨 迹是一条空间曲线，使工件产生圆柱度误差。 导轨间在垂直方向有平行度误差时，将 使工件与刀具的正确位置在误差敏感方向产 生偏移量，使工件半径产生△R=△y的误差， 对加工精度影响较大
当前后导轨在垂直平面内有平行度误差 （扭曲误差）时，刀架将产生摆动，刀架沿 床身导轨作纵向进给运动时，刀尖的运动轨 迹是一条空间曲线，使工件产生圆柱度误差。 导轨间在垂直方向有平行度误差时，将 使工件与刀具的正确位置在误差敏感方向产 生偏移量，使工件半径产生ΔR=Δy的误差， 对加工精度影响较大

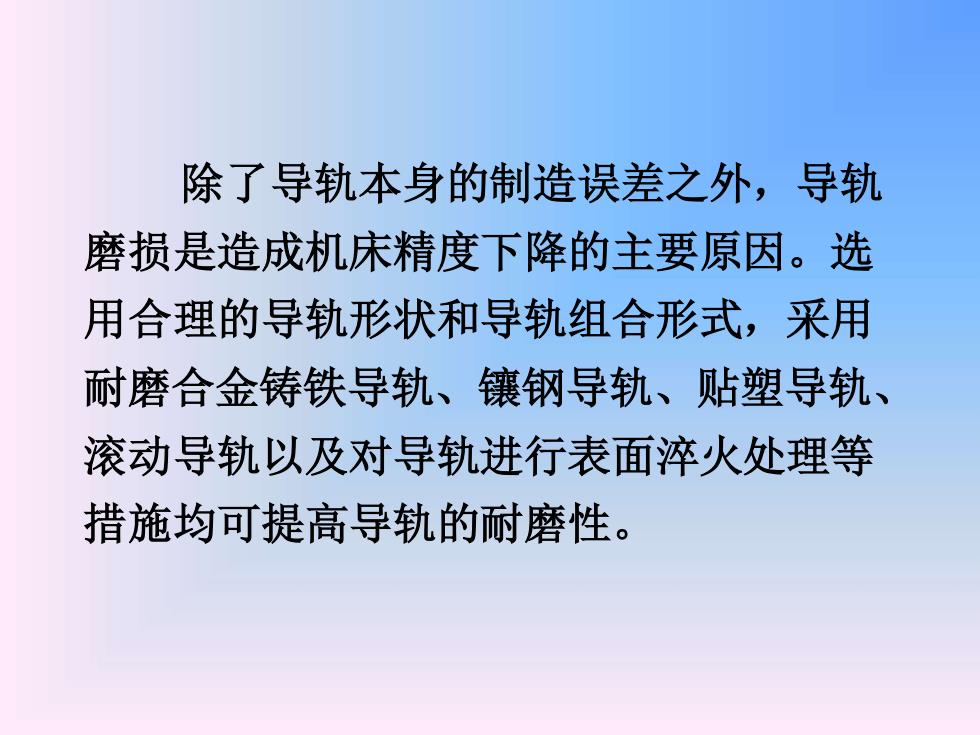

除了导轨本身的制造误差之外，导轨 磨损是造成机床精度下降的主要原因。选 用合理的导轨形状和导轨组合形式，采用 耐磨合金铸铁导轨、镶钢导轨、贴塑导轨、 滚动导轨以及对导轨进行表面淬火处理等 措施均可提高导轨的耐磨性
除了导轨本身的制造误差之外，导轨 磨损是造成机床精度下降的主要原因。选 用合理的导轨形状和导轨组合形式，采用 耐磨合金铸铁导轨、镶钢导轨、贴塑导轨、 滚动导轨以及对导轨进行表面淬火处理等 措施均可提高导轨的耐磨性
