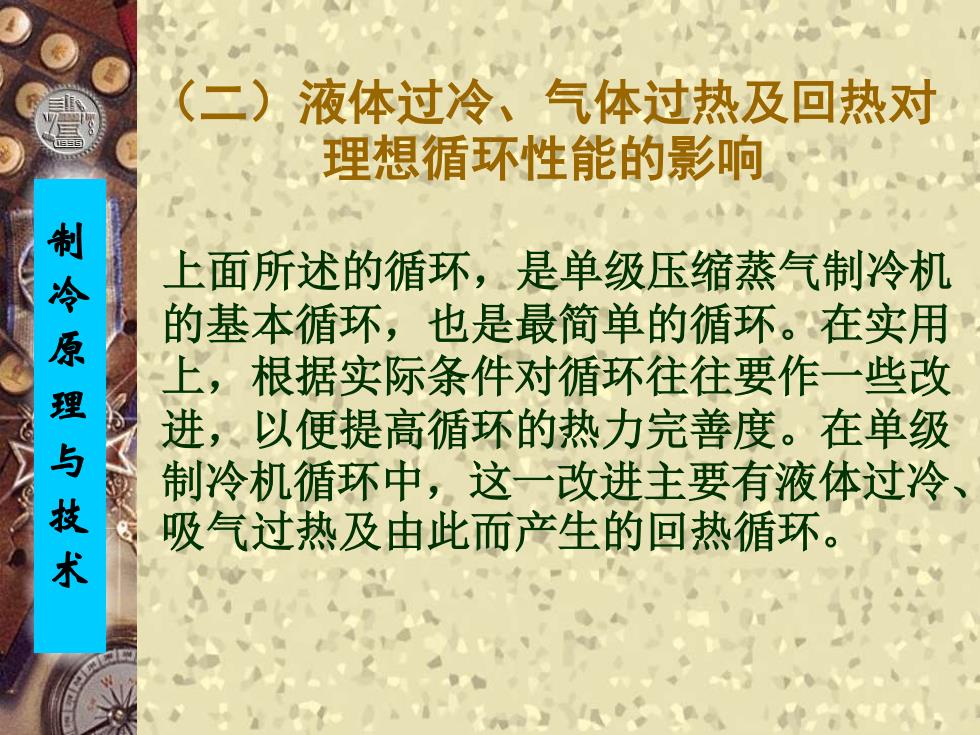

制 冷 原 理 与 技 术 （二）液体过冷、气体过热及回热对 理想循环性能的影响 上面所述的循环，是单级压缩蒸气制冷机 的基本循环，也是最简单的循环。在实用 上，根据实际条件对循环往往要作一些改 进，以便提高循环的热力完善度。在单级 制冷机循环中，这一改进主要有液体过冷、 吸气过热及由此而产生的回热循环
制 冷 原 理 与 技 术 （二）液体过冷、气体过热及回热对 理想循环性能的影响 上面所述的循环，是单级压缩蒸气制冷机 的基本循环，也是最简单的循环。在实用 上，根据实际条件对循环往往要作一些改 进，以便提高循环的热力完善度。在单级 制冷机循环中，这一改进主要有液体过冷、 吸气过热及由此而产生的回热循环
制 冷 原 理 与 技 术 将节流前的制冷剂液体冷却到低于冷凝 温度的状态，称为过冷。 1. 液体过冷 带有过冷的循环，叫做过冷循环。 采用液体过冷对提高制冷量和制冷系数 都是有利的
制 冷 原 理 与 技 术 将节流前的制冷剂液体冷却到低于冷凝 温度的状态，称为过冷。 1. 液体过冷 带有过冷的循环，叫做过冷循环。 采用液体过冷对提高制冷量和制冷系数 都是有利的

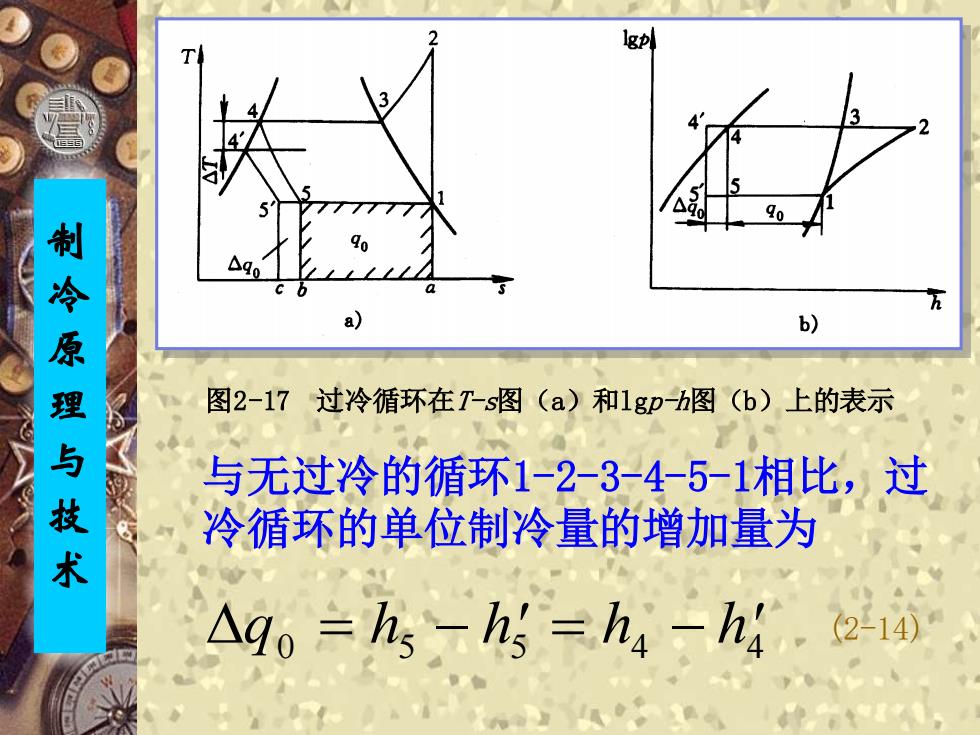

制 冷 原 理 与 技 术 图2-17 过冷循环在T-s图（a）和lgp-h图（b）上的表示 q0 = h5 − h5 h4 h4 = − (2-14) 与无过冷的循环1-2-3-4-5-1相比，过 冷循环的单位制冷量的增加量为
制 冷 原 理 与 技 术 图2-17 过冷循环在T-s图（a）和lgp-h图（b）上的表示 q0 = h5 − h5 h4 h4 = − (2-14) 与无过冷的循环1-2-3-4-5-1相比，过 冷循环的单位制冷量的增加量为
制 冷 原 理 与 技 术 在图2-17（a）中，q0以面积5‘-5- b-c表示，在图2-17（b）中，q0以 线段5’-5表示。因两个循环的理论比 功w 0相同，过冷循环的制冷系数 比无过冷循环的制冷系数 要大。 ( ) ( ) = − + − − = + − h h h h h h c t h h 1 4 4 4 2 1 0 2 1 (2-15)
制 冷 原 理 与 技 术 在图2-17（a）中，q0以面积5‘-5- b-c表示，在图2-17（b）中，q0以 线段5’-5表示。因两个循环的理论比 功w 0相同，过冷循环的制冷系数 比无过冷循环的制冷系数 要大。 ( ) ( ) = − + − − = + − h h h h h h c t h h 1 4 4 4 2 1 0 2 1 (2-15)
制 冷 原 理 与 技 术 2.吸入蒸气的过热 压缩机吸入前的制冷剂蒸气的温度高于 吸气压力下制冷剂的饱和温度时，称为 过热。具有吸气过热的循环，称为过热 循环。 图2-18示出了过热循环1-1‘-2’-3-4-5-1的 T-s图和lg p-h图。图中1-1‘是吸气的过热 过程，其余与基本循环相同
制 冷 原 理 与 技 术 2.吸入蒸气的过热 压缩机吸入前的制冷剂蒸气的温度高于 吸气压力下制冷剂的饱和温度时，称为 过热。具有吸气过热的循环，称为过热 循环。 图2-18示出了过热循环1-1‘-2’-3-4-5-1的 T-s图和lg p-h图。图中1-1‘是吸气的过热 过程，其余与基本循环相同
