”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山N工大到 积聚性法：求两圆柱正交的交线 辅助直线 作图方法： 分析已知投影 求特殊点 求一般点连线 整理轮廓线
积聚性法：求两圆柱正交的交线 1′ 3′ (4′) 4′′ 2 ′′ 2 1 作图方法: 求特殊点 求一般点 连线 整理轮廓线 分析已知投影 y y y 辅助直线 3 4 5 6 5′2′ 6′ 1′′(3′′) 5′′(6′′)
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 两圆柱正交的三种情形 两圆柱正交的三种情形 两实心圆柱相交 。交 实心圆柱与 两圆柱孔相交 圆孔相交
两圆柱正交的三种情形 两实心圆柱相交 实心圆柱与 圆孔相交 两圆柱孔相交
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用工大军 两圆柱正交直径不同时 的交线变化 Φd2 中d 两曲线 两曲线 两直线 d≤D d<d<D 0 :
两圆柱正交直径不同时 的交线变化 d1<D d1<d2<D d=D
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 两圆柱正交应用举例
两圆柱正交应用举例
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山尾王大到 积聚性法：求两圆柱偏交的交线 作图方法： 分析已知投影 求特殊点 求一般点连线 整理轮廓线

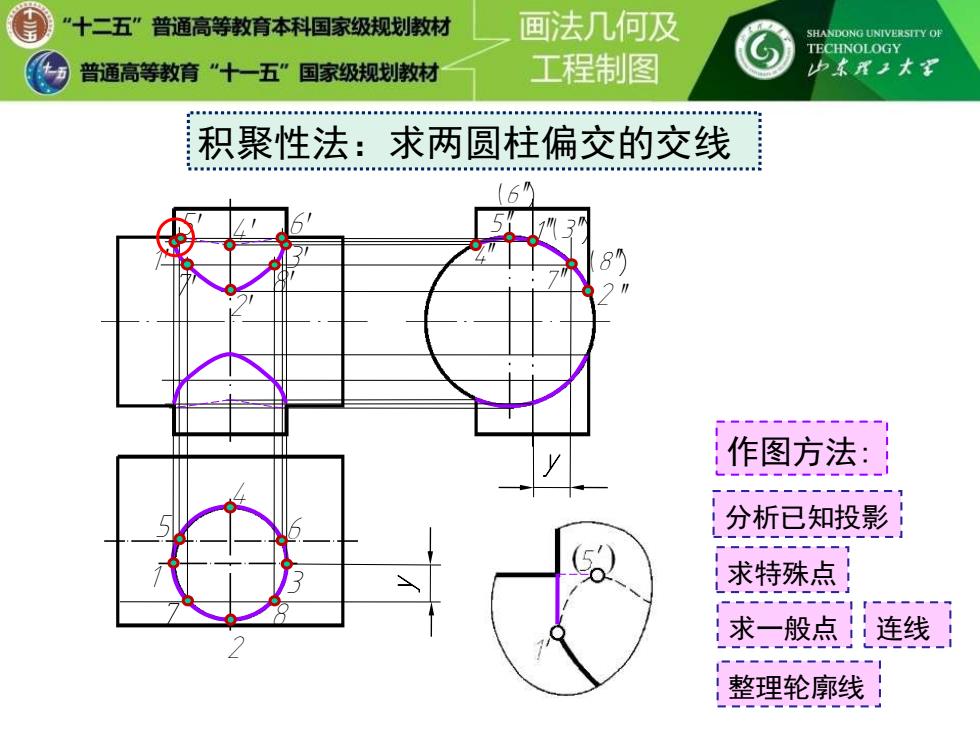

积聚性法：求两圆柱偏交的交线 作图方法: 求特殊点 求一般点 连线 整理轮廓线 分析已知投影 y y 1′ 3′ 2 ′′ 4′′ 2 1 3 2′ 5′ 6′ 5′′ 1′′(3′′) 4 6 7 8 (6′′) 7′′(8′′) 4′ 7′ 8′ 5
