串篷开美电路简单院明与逆特关集： 假设： 用四个式子表示： 开关闭合为1 0·0=0 开关断开为0 0·1=0 灯亮为1 ~220以有0为0 1·0=0 灯不亮为0 全1为1 1·1=1 与逻辑的表示方法：（四种 ☆真值表 将输入变 女逻辑表达式： 量所有的取值 把输出与输入之间的逻辑 下对应的输出 关系写出与运算的逻辑代数式 值找出来，列 ， 即为逻辑表达式。 成表格，即可 得到真值表。 F=A·B
开关断开为 0 开关闭合为 1 灯亮为 1 灯不亮为 0 假设： 用四个式子表示： 0 · 0 = 0 0 · 1 = 0 1 · 0 = 0 1 · 1 = 1 与逻辑的表示方法：（四种） ☆真值表： 将输入变 量所有的取值 下对应的输出 值找出来，列 成表格，即可 得到真值表。 A B F 0 0 0 0 1 0 1 0 0 1 1 1 ☆逻辑表达式： 把输出与输入之间的逻辑 关系写出与运算的逻辑代数式 ，即为逻辑表达式。 F = A · B A B ~ 220V 有0为F 0 全1为1
☆工作波形图 ☆逻辑图（符号） 把输入和输出之 将逻辑函数中各 间的逻辑关系用波形 变量之间的逻辑关系 图的方法表示，即为 用图形符号表示，即 工作波形图。 为逻辑图。 把实现与逻辑运算 的单元电路叫做与门。 有0为0，全1为1
☆工作波形图 把输入和输出之 间的逻辑关系用波形 图的方法表示，即为 工作波形图。 有0为0，全1为1 ☆逻辑图（符号） 将逻辑函数中各 变量之间的逻辑关系 用图形符号表示，即 为逻辑图。 把实现与逻辑运算 的单元电路叫做与门。 F & A B F A B
2、或逻辑（或运算） 或逻辑的定义：当决定事件(Y)发生的各种条件（A， B,C,)中，只要有一个或多个条件具备，事件(Y)就 发生。表达式为： Y=A+B+C十.. 开关A,B并联控制灯泡Y 电路图
2、或逻辑（或运算） 或逻辑的定义：当决定事件（Y）发生的各种条件（A， B，C，…)中，只要有一个或多个条件具备，事件（Y）就 发生。表达式为： 开关A，B并联控制灯泡Y Ｙ＝Ａ＋Ｂ＋Ｃ＋… 电路图 L=AB E A B Y
A、B都断开，灯不亮。 A断开、B接通，灯亮。 A A接通、B断开，灯亮。 A、B都接通，灯亮。 两个开关只要有一个接通，灯就会亮。 逻辑表达式为： Y=A+B
E A B Y E A B Y 两个开关只要有一个接通，灯就会亮。 逻辑表达式为： Ｙ＝Ａ+Ｂ A、B都断开，灯不亮。 A断开、B接通，灯亮。 A接通、B断开，灯亮。 A、B都接通，灯亮。 E A B Y

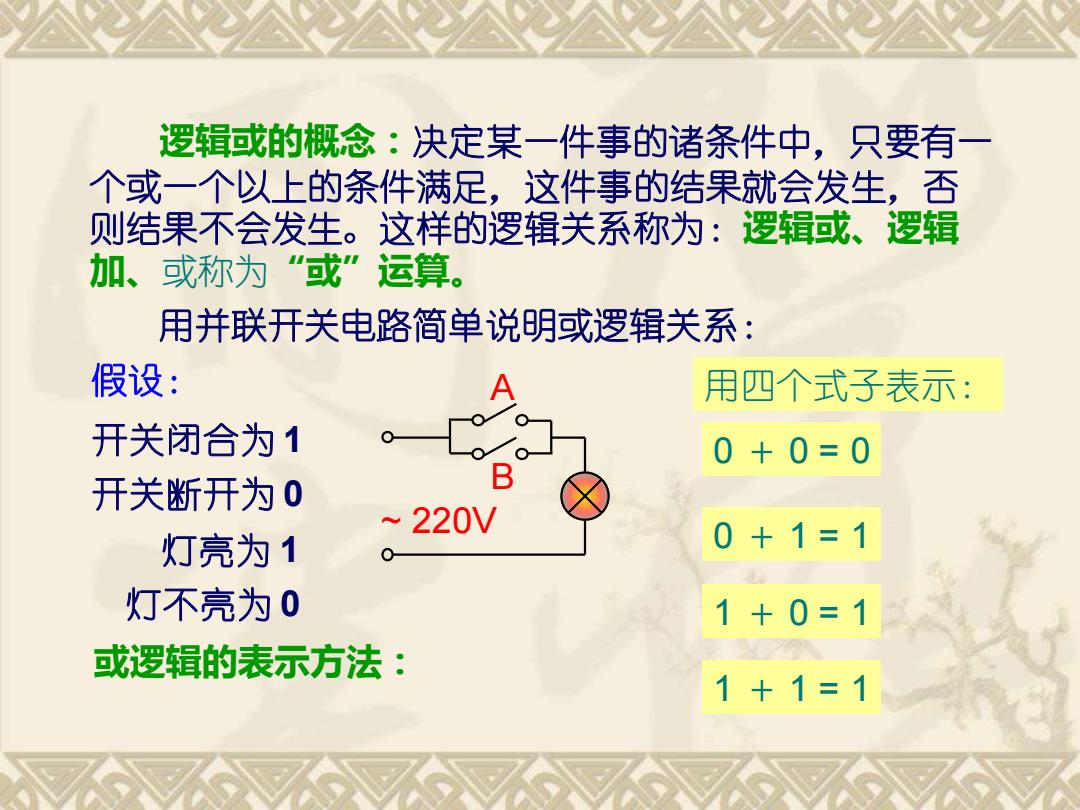

逻辑或的概念：决定某一件事的诸条件中，只要有一 个或一个以上的条件满足，这件事的结果就会发生，否 则结果不会发生。这样的逻辑关系称为：逻辑或、逻辑 加、或称为“或”运算。 用并联开关电路简单说明或逻辑关系： 假设： 用四个式子表示： 开关闭合为1 0+0=0 开关断开为0 ~220V 灯亮为1 0+1=.1 灯不亮为0 1+0=1 或逻辑的表示方法： 1+1=1
逻辑或的概念：决定某一件事的诸条件中，只要有一 个或一个以上的条件满足，这件事的结果就会发生，否 则结果不会发生。这样的逻辑关系称为：逻辑或、逻辑 加、或称为“或”运算。 0 ＋ 0 = 0 0 ＋ 1 = 1 1 ＋ 0 = 1 1 ＋ 1 = 1 假设： 开关闭合为 1 开关断开为 0 灯亮为 1 灯不亮为 0 用四个式子表示： 用并联开关电路简单说明或逻辑关系： 或逻辑的表示方法： ~ 220V A B
