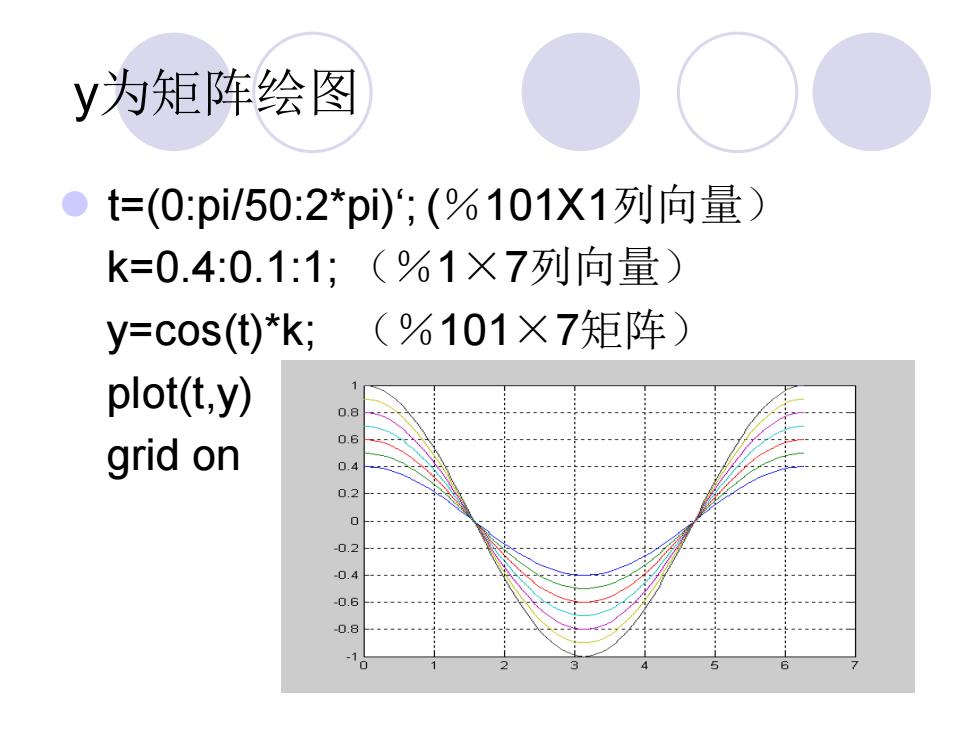

y为矩阵绘图 t=(0:pi/50:2*pi);(%101X1列向量) k=0.4:0.1:1;（%1×7列向量) y=cos(t)*k; (%101×7矩阵) plot(t,y） 7 0.8 0.6 grid on 0.4 0.2 0 -0.2 0.4 0.6 0.8
y为矩阵绘图 ⚫ t=(0:pi/50:2*pi)‘; (％101X1列向量） k=0.4:0.1:1; （％1×7列向量） y=cos(t)*k; （％101×7矩阵） plot(t,y) grid on

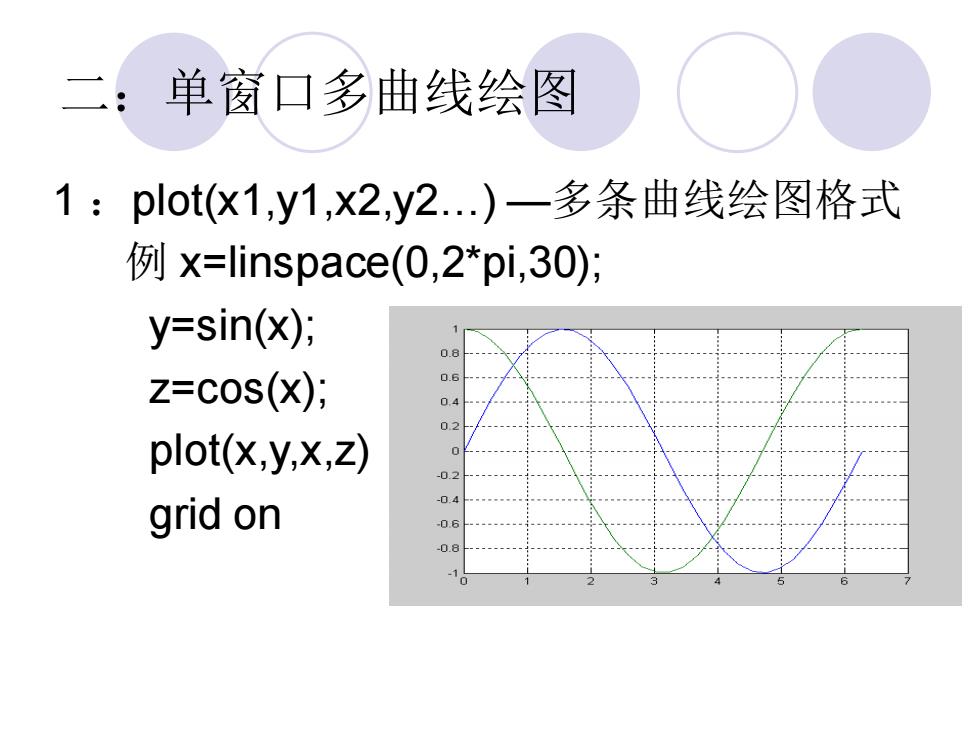

二：单窗口多曲线绘图 1：plot(x1,y1,x2,y2.)一多条曲线绘图格式 x=linspace(0,2*pi,30); y=sin(x); 0.8 z=cos(x); 0.6 0.4 plot(x,y,x,Z) 0 0.2 -0.4 grid on 06 0.8 0 5
二：单窗口多曲线绘图 1 ：plot(x1,y1,x2,y2.) —多条曲线绘图格式 例 x=linspace(0,2*pi,30); y=sin(x); z=cos(x); plot(x,y,x,z) grid on
二：单窗口多曲线绘图 2:hold指令 hold on-开hold指令 hold off-.-关hold指令 x=linspace(0,2*pi,30); y=sin(x); z=cos(x); plot(x,y,'r") hold on 0.6 plot(x,z,'b-) 18 hold off grid on
二：单窗口多曲线绘图 2：hold 指令 hold on-开hold指令 hold off-关hold 指令 例 x=linspace(0,2*pi,30); y=sin(x); z=cos(x); plot(x,y,'r') hold on plot(x,z,'b-') hold off grid on

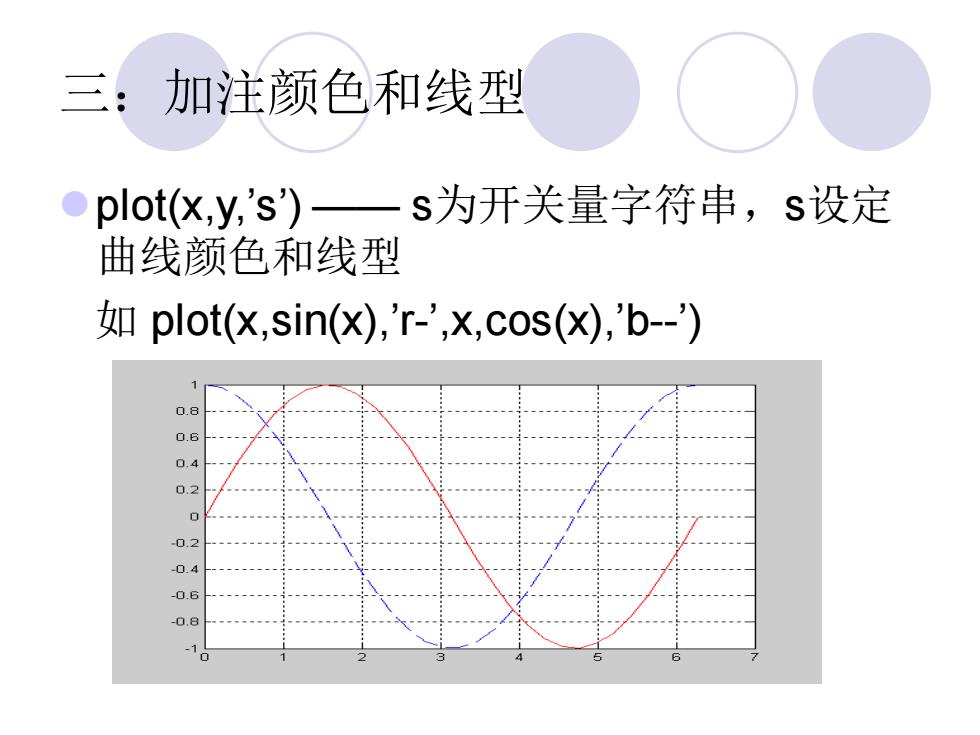

三：加注颜色和线型 plot(x,y,'s)一s为开关量字符串，s设定 曲线颜色和线型 plot(x,sin(x),'r-',x,cos(x),'b-') 1 0.8 0.6 0.4 0.2 0 0.2 0.4 0.6 0.8
三：加注颜色和线型 ⚫plot(x,y,’s’) —— s为开关量字符串，s设定 曲线颜色和线型 如 plot(x,sin(x),’r-’,x,cos(x),’b-’)

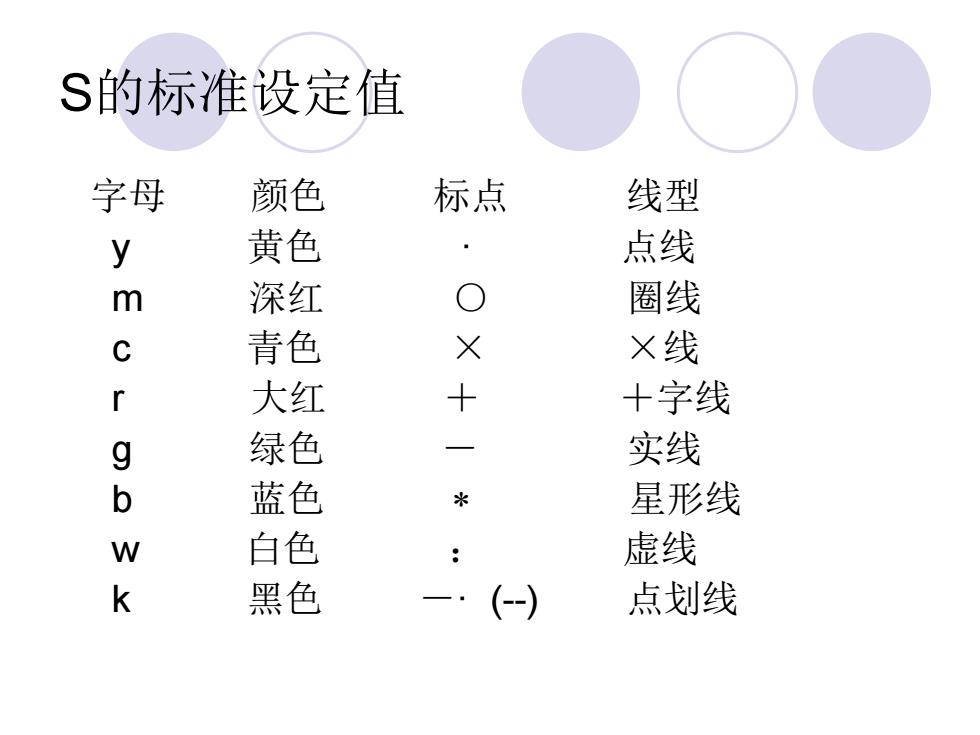

S的标准设定值 字母 颜色 标点 线型 y 黄色 点线 m 深红 O 圈线 C 青色 X ×线 r 大红 + 十字线 g 绿色 实线 b 蓝色 米 星形线 W 白色 虚线 k 黑色 (-） 点划线
S的标准设定值 字母 颜色 标点 线型 y 黄色 · 点线 m 深红 ○ 圈线 c 青色 × ×线 r 大红 ＋ ＋字线 g 绿色 － 实线 b 蓝色 星形线 w 白色 ： 虚线 k 黑色 －· (-) 点划线
