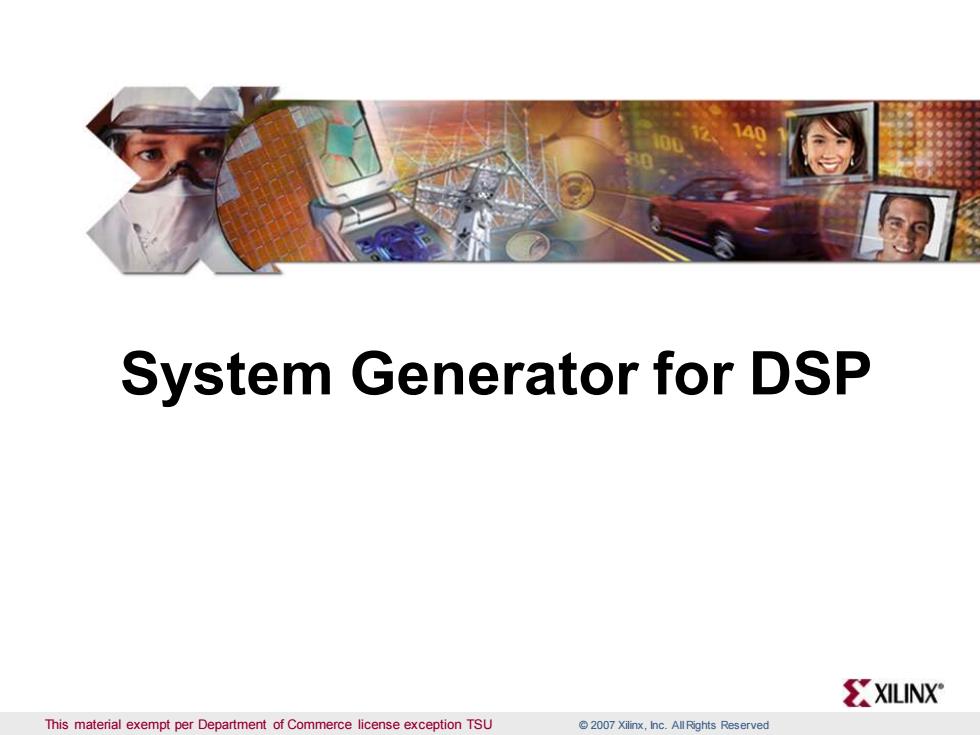

System Generator for DSP XILINX This material exempt per Department of Commerce license exception TSU 2007 Xilinx,Inc.All Rights Reserved
This material exempt per Department of Commerce license exception TSU © 2007 Xilinx, Inc. All Rights Reserved System Generator for DSP

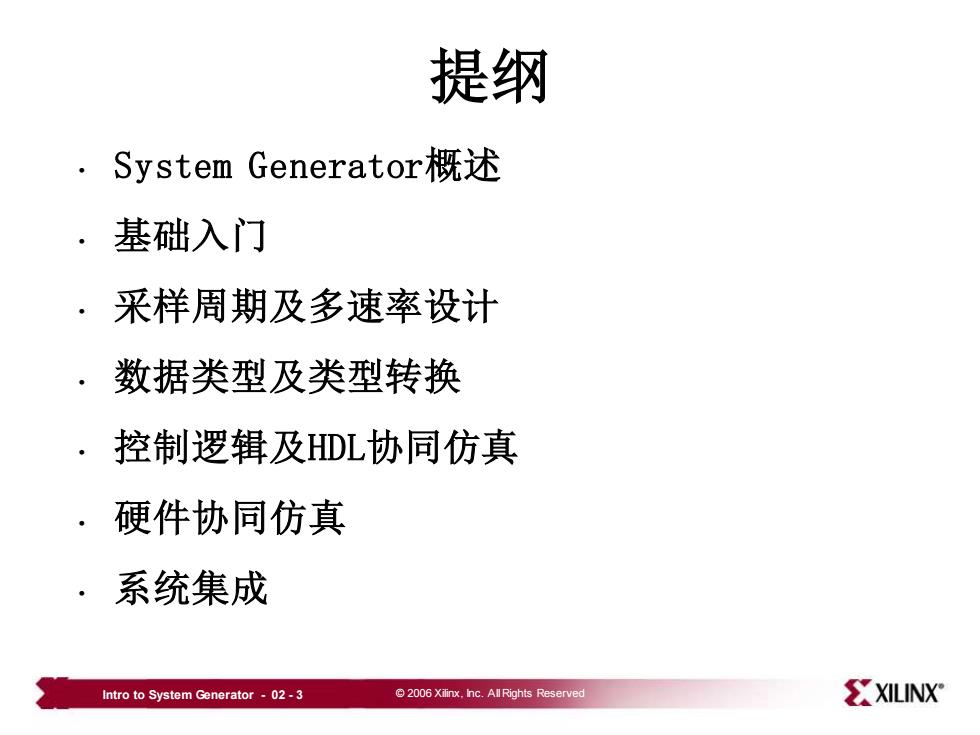

提纲 .System Generator概述 .基础入门 ·采样周期及多速率设计 ·数据类型及类型转换 。 控制逻辑及HDL协同仿真 .硬件协同仿真 ·系统集成 Intro to System Generator -02-3 2006 Xilinx.Inc.All Rights Reserved XILINX
Intro to System Generator - 02 - 3 © 2006 Xilinx, Inc. All Rights Reserved 提纲 • System Generator概述 • 基础入门 • 采样周期及多速率设计 • 数据类型及类型转换 • 控制逻辑及HDL协同仿真 • 硬件协同仿真 • 系统集成
提纲 .System Generator概述 .基础入门 ·采样周期及多速率设计 数据类型及类型转换 .控制逻辑及DL协同仿真 硬件协同仿真 ·系统集成 Intro to System Generator -02-4 2006 Xilinx.Inc.All Rights Reserved XILINX
Intro to System Generator - 02 - 4 © 2006 Xilinx, Inc. All Rights Reserved 提纲 • System Generator概述 • 基础入门 • 采样周期及多速率设计 • 数据类型及类型转换 • 控制逻辑及HDL协同仿真 • 硬件协同仿真 • 系统集成
为什么用System Generator做FPGA 的DSP设计 Sysgen把FPGA的设计流程嵌入到了Matlab/Simulink中，把 Simulink的DSP算法设计和FPGA的实现集成在了一起 通过Sysgen在Simulink里做的算法设计就是FPGA设计，可以 直接生成HDL代码、网表或bit文件 还可以生成HDL testbench/test vector 可以把自己写的HDL代码放在Simulink中和其它Sysgen的设 计一起作算法仿真，即HDL协同仿真(HDL仿真器与Simulink协 同) 可以通过硬件协同仿真加速仿真验证 仿真链路可以用JTAG下载电缆或以太网 Intro to System Generator -02-5 2006 Xilinx.Inc.All Rights Reserved XILINX
Intro to System Generator - 02 - 5 © 2006 Xilinx, Inc. All Rights Reserved 为什么用System Generator 做 FPGA 的DSP设计 • Sysgen 把 FPGA 的设计流程嵌入到了 Matlab/Simulink 中，把 Simulink 的 DSP 算法设计和 FPGA 的实现集成在了一起 • 通过 Sysgen 在 Simulink 里做的算法设计就是 FPGA 设计，可以 直接生成 HDL代码、网表或 bit文件 – 还可以生成HDL testbench/test vector • 可以把自己写的 HDL 代码放在 Simulink 中和其它 Sysgen 的设 计一起作算法仿真，即 HDL协同仿真（HDL仿真器与 Simulink 协 同） • 可以通过硬件协同仿真加速仿真验证 – 仿真链路可以用JTAG下载电缆或以太网
System Generator的功能地位 DSP System Simulation MATLAB/Simulink HDL XILINX SYSTEM Co-Simulation GENERATOR For DSP ISIM Hardware in the Loop Simulate Hardware Legacy HDL Verification Implementation Acceleration Intro to System Generator -02-6 2006 Xilinx,Inc.All Rights Reserved XILINX
Intro to System Generator - 02 - 6 © 2006 Xilinx, Inc. All Rights Reserved System Generator 的功能地位 ISIM
