盖板式与弹性盖板式 工作可靠拆装方便，但零件数目多 有时将盖板换成弹性的，则为弹性盖板，将其点焊于 轴承座底部，装配后对轴承有预紧力，防止高速转动 时的轴向窜动
盖板式与弹性盖板式 • 工作可靠,拆装方便,但零件数目多 • 有时将盖板换成弹性的,则为弹性盖板,将其点焊于 轴承座底部,装配后对轴承有预紧力,防止高速转动 时的轴向窜动
卡环式 外卡式和内卡式两种 。 结构简单，工作可靠，零件数目少，质量小 内挡圈 外挡圈④ G】
卡环式 • 外卡式和内卡式两种 • 结构简单,工作可靠,零件数目少,质量小 外挡圈 内挡圈

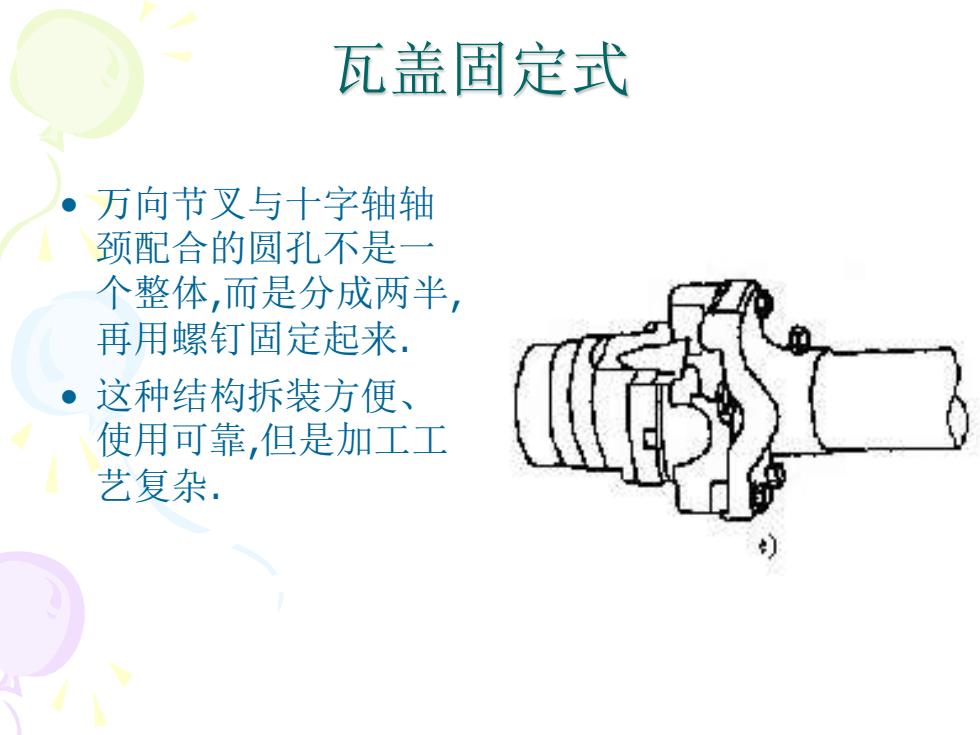

瓦盖固定式 万向节叉与十字轴轴 颈配合的圆孔不是一 个整体，而是分成两半， 再用螺钉固定起来， ·这种结构拆装方便、 使用可靠，但是加工工 艺复杂
瓦盖固定式 • 万向节叉与十字轴轴 颈配合的圆孔不是一 个整体,而是分成两半, 再用螺钉固定起来. • 这种结构拆装方便、 使用可靠,但是加工工 艺复杂
塑料环定位结构 。 在轴承碗外圆与万向 节叉的轴承孔中部开 一个环形槽，在动配 合时槽中注满塑料。 ·该结构定位可靠，十 字轴轴向窜动小，但 拆装不方便
塑料环定位结构 • 在轴承碗外圆与万向 节叉的轴承孔中部开 一个环形槽，在动配 合时槽中注满塑料。 • 该结构定位可靠，十 字轴轴向窜动小，但 拆装不方便
3、十字轴的密封 。如密封唇朝 向轴承，用于 防止润滑油泄 出 (6) ●密封唇背向 轴承，用于防 止灰尘、杂物 侵入 。同时安装两 () 个皮碗密封 图1329皮碗密封 (a)密封唇向里；(b)密封底向外：(c)双皮豌
3、十字轴的密封 ⚫如密封唇朝 向轴承，用于 防止润滑油泄 出 ⚫密封唇背向 轴承，用于防 止灰尘、杂物 侵入 ⚫同时安装两 个皮碗密封
