普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本理王大军 P49(1):完成平面体被平面截切后的水平投影，并补画侧面投影。 作出侧平面与六棱柱的交线。 ,。4。,。,。 侧平面与六棱柱顶面和2个侧面相交， 有3条交线。 正垂面与六棱柱4个侧面相交，有4条 交线
P49(1):完成平面体被平面截切后的水平投影,并补画侧面投影。 作出侧平面与六棱柱的交线。 侧平面与六棱柱顶面和2个侧面相交， 有3条交线。 正垂面与六棱柱4个侧面相交，有4条 交线

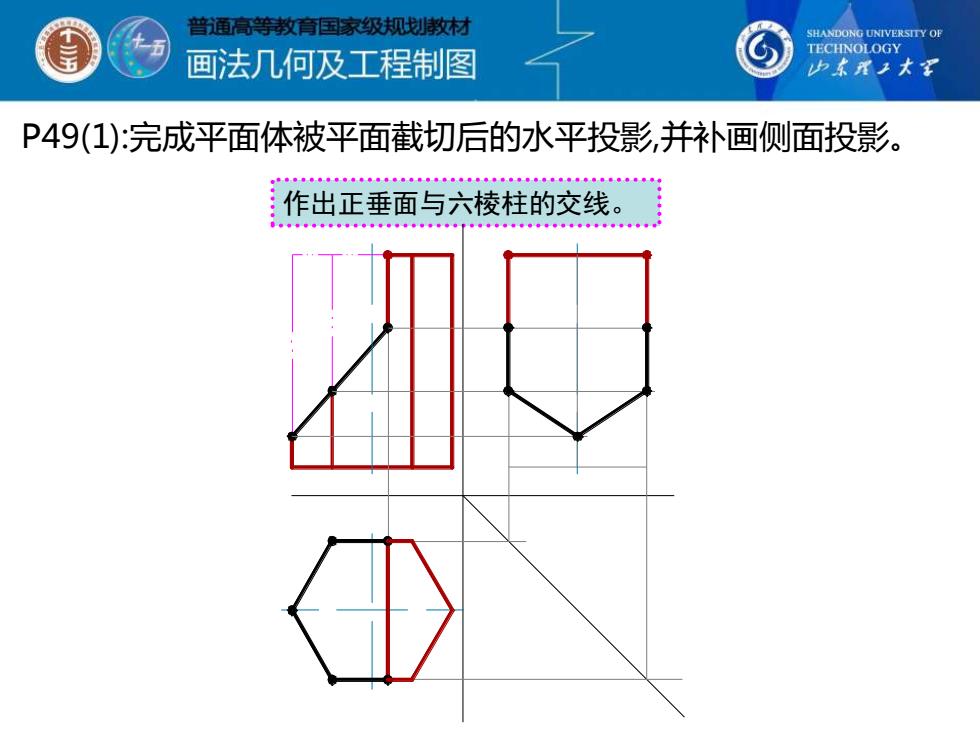

普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用工大军 P49(1):完成平面体被平面截切后的水平投影，并补画侧面投影。 生54叶 :作出正垂面与六棱柱的交线。 得。◆。多。w。告市。影。●。◆●
P49(1):完成平面体被平面截切后的水平投影,并补画侧面投影。 作出正垂面与六棱柱的交线
普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本理王大军 P49(1):完成平面体被平面截切后的水平投影，并补画侧面投影。 整理轮廓线。 注意：1.虚线、 2.切平面的交线
P49(1):完成平面体被平面截切后的水平投影,并补画侧面投影。 整理轮廓线。 注意：1.虚线、 2.切平面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用工大军 P49(2):完成平面体被平面截切后的水平投影，并补画侧面投影。 0来中来来*小中小0来◆小◆◆。海。 水平面与三棱锥的3个侧面相 交，有3条交线。 正垂面与三棱锥的2个侧面相 交，有2条交线
P49(2):完成平面体被平面截切后的水平投影,并补画侧面投影。 水平面与三棱锥的3个侧面相 交，有3条交线。 正垂面与三棱锥的2个侧面相 交，有2条交线
