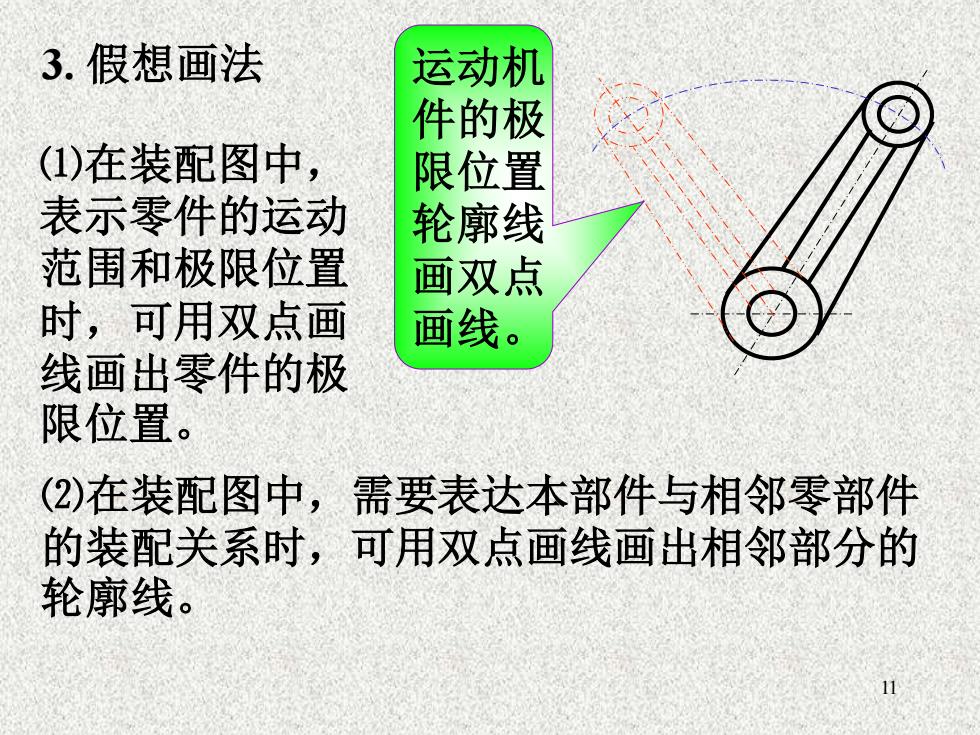

3.假想画法 运动机 件的极 (1)在装配图中， 限位置 表示零件的运动 轮廓线 范围和极限位置 画双点 时，可用双点画 画线。 线画出零件的极 限位置。 (2)在装配图中，需要表达本部件与相邻零部件 的装配关系时，可用双点画线画出相邻部分的 轮廓线。 11
11 ⑴在装配图中， 表示零件的运动 范围和极限位置 时，可用双点画 线画出零件的极 限位置。 运动机 件的极 限位置 轮廓线 画双点 画线。 3. 假想画法 ⑵在装配图中，需要表达本部件与相邻零部件 的装配关系时，可用双点画线画出相邻部分的 轮廓线

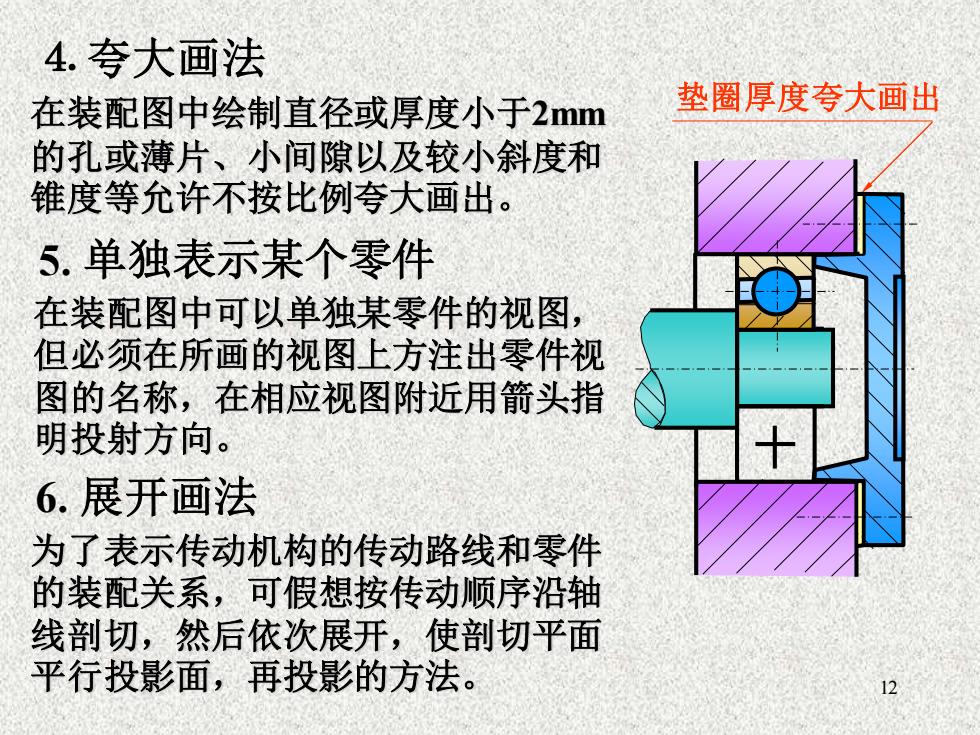

4.夸大画法 在装配图中绘制直径或厚度小于2mm 垫圈厚度夸大画出 的孔或薄片、小间隙以及较小斜度和 锥度等允许不按比例夸大画出。 5.单独表示某个零件 在装配图中可以单独某零件的视图， 但必须在所画的视图上方注出零件视 图的名称，在相应视图附近用箭头指 明投射方向。 6.展开画法 为了表示传动机构的传动路线和零件 的装配关系，可假想按传动顺序沿轴 线剖切，然后依次展开，使剖切平面 平行投影面，再投影的方法
12 在装配图中绘制直径或厚度小于2mm 的孔或薄片、小间隙以及较小斜度和 锥度等允许不按比例夸大画出。 垫圈厚度夸大画出 ⒋ 夸大画法 在装配图中可以单独某零件的视图， 但必须在所画的视图上方注出零件视 图的名称，在相应视图附近用箭头指 明投射方向。 5. 单独表示某个零件 为了表示传动机构的传动路线和零件 的装配关系，可假想按传动顺序沿轴 线剖切，然后依次展开，使剖切平面 平行投影面，再投影的方法。 6. 展开画法
12.2.3部件的视图选择 、 视图选择的要求 1.完全部件的功用、工作原理、装配关系 及安装关系等内容表达要完全。 2.正确视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定。 3.清楚读图时清楚易懂。 二、视图选择的步骤和方法 1.部件分析工作原理 配合关系 结构 联接固定关系 相对位置关系 13
13 12.2.3 部件的视图选择 一、视图选择的要求 ⒈ 完全 部件的功用、工作原理、装配关系 及安装关系等内容表达要完全。 ⒊ 清楚 读图时清楚易懂。 二、视图选择的步骤和方法 ⒈ 部件分析 工作原理 结 构 配合关系 联接固定关系 相对位置关系 ⒉ 正确 视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定
柱塞泵 柱塞泵是用于机床供油系统的供油装置。 小轮小轴 工作原理： 柱塞 小轮上面的凸轮 柱塞套 （未画出)旋转时，由 于升程的改变，使得柱 泵体 塞上下往复移动，引起 螺塞弹簧 泵腔容积的变化，压力 也随之改变，油被不断 吸油 吸进、排出，起到供油 小球 作用。 弹簧
14 工作原理： 小轮上面的凸轮 （未画出）旋转时，由 于升程的改变，使得柱 塞上下往复移动，引起 泵腔容积的变化，压力 也随之改变，油被不断 吸进、排出，起到供油 作用。 小轮 柱 塞 柱塞套 泵 体 小轴 弹 簧 排 油 吸 油 小 球 弹 簧 螺 塞 柱塞泵 柱塞泵是用于机床供油系统的供油装置
装配及连接固定关系： 共四条装配线： 小轮小轴 柱塞 ♀柱塞、轴套、泵体： 柱塞与柱塞套装 柱塞套 配在一起，柱塞套用 泵体 螺纹与泵体连接。柱、 塞子部压在弹簧上、 螺塞 弹簧 ♀吸油、排油部分的 单向阀体 小球 弹簧 由小球、弹簧、和螺塞等组成。 ♀小轮、小轴部分 油 用开口销固定在柱塞上部。 15
15 柱塞与柱塞套装 配在一起，柱塞套用 螺纹与泵体连接。柱 塞下部压在弹簧上。 共四条装配线： ♀ 柱塞、轴套、泵体： ♀ 吸油、排油部分的 单向阀体 ♀ 小轮、小轴部分 由小球、弹簧、和螺塞等组成。 用开口销固定在柱塞上部。 小轮 柱 塞 柱塞套 泵 体 小轴 弹 簧 吸 油 排 油 小 球 弹 簧 螺 塞 装配及连接固定关系：
