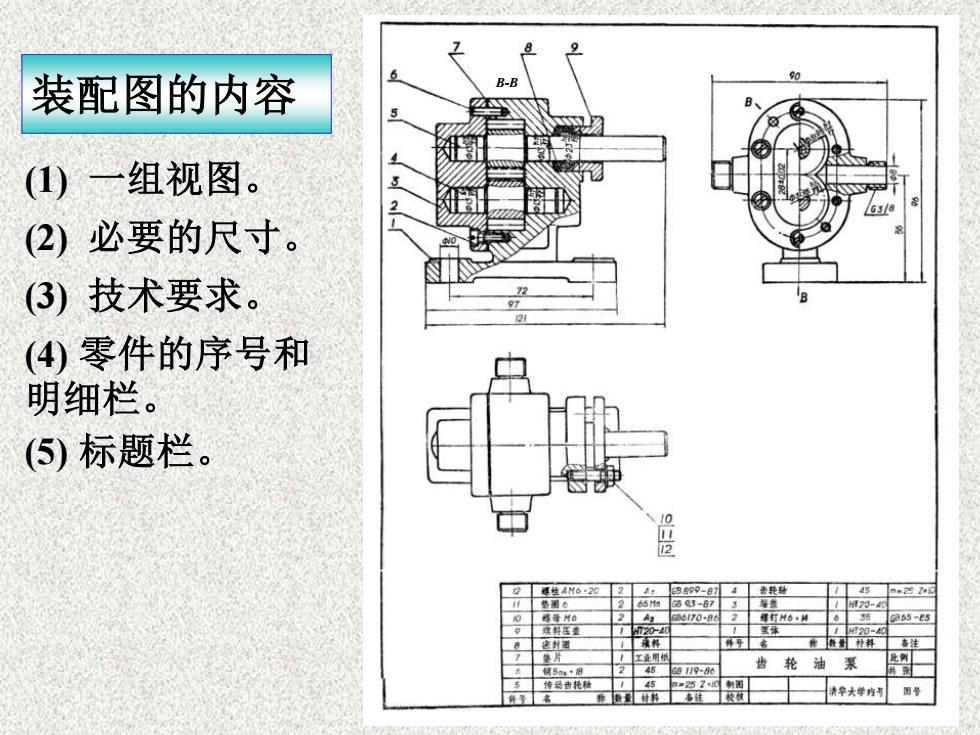

90 装配图的内容 (1)一组视图。 (2)必要的尺寸。 (3)技术要求。 (4)零件的序号和 明细栏。 (⑤)标题栏。 600-G 708 -es 大学疗 国号
6 B -B 装配图的内容 (1) 一组视图。 (2) 必要的尺寸。 (3) 技术要求。 (4) 零件的序号和 明细栏。 (5) 标题栏
12.2部件的表达方法 12.2.1装配图的规定画法 1.相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。 两面接触 两面不配合 两面配合
7 12.2 部件的表达方法 12.2.1 装配图的规定画法 ⒈ 相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。 两面不配合 两面接触 两面配合
2.两个（或两个以上）零件邻接时，剖面线的倾 斜方向应相反或间隔不同。但同一零件在各 视图上的剖面线方向和间隔必须一致。剖面 厚度在2mm以下允许涂黑代替剖面符号。 3.标准件和实心件当剖切平面通过其基本轴线 或对称面时，按不剖画。 两面接触 两面不配合 两面配合
8 ⒉ 两个(或两个以上)零件邻接时，剖面线的倾 斜方向应相反或间隔不同。但同一零件在各 视图上的剖面线方向和间隔必须一致。剖面 厚度在2mm以下允许涂黑代替剖面符号。 ⒊ 标准件和实心件当剖切平面通过其基本轴线 或对称面时，按不剖画。 两面不配合 两面接触 两面配合

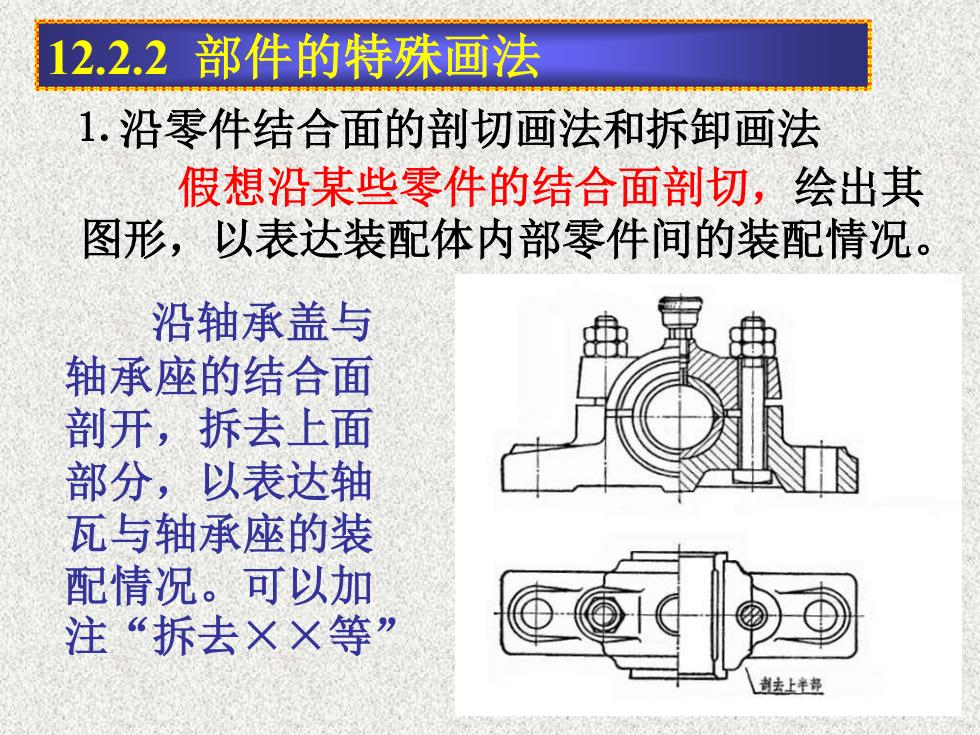

12.2.2部件的特殊画法 1.沿零件结合面的剖切画法和拆卸画法 假想沿某些零件的结合面剖切，绘出其 图形，以表达装配体内部零件间的装配情况。 沿轴承盖与 轴承座的结合面 剖开，拆去上面 部分，以表达轴 瓦与轴承座的装 配情况。可以加 注“拆去XX等” 制去上半都
9 沿轴承盖与 轴承座的结合面 剖开，拆去上面 部分，以表达轴 瓦与轴承座的装 配情况。可以加 注“拆去××等” 假想沿某些零件的结合面剖切，绘出其 图形，以表达装配体内部零件间的装配情况。 ⒈ 沿零件结合面的剖切画法和拆卸画法 12.2.2 部件的特殊画法
2.简化画法 中心线表示螺栓的位置 (1)装配图中若干箱体的零件组 与螺栓联接等可仅详细画出一 处，其余以点画线表示中心位 倒角、退 置即可。 刀槽不画 (2)装配图中的滚动轴承允许采 用规定画法和特征画法。 (3)装配图中零件的工艺结构如 倒角、圆角、退刀槽等可不画。滚动轴承 (4)装配图中当剖切平面通过的 简化画法 某些组合件为标准产品或该组 合件已有其他图形表示清楚时， 则可以只画出外形。 圆角不画 10
10 滚动轴承 简化画法 ⑶装配图中零件的工艺结构如 倒角、圆角、退刀槽等可不画。 圆角不画 ⑵装配图中的滚动轴承允许采 用规定画法和特征画法。 倒角、退 刀槽不画 ⑴装配图中若干箱体的零件组 与螺栓联接等可仅详细画出一 处，其余以点画线表示中心位 置即可。 ⑷装配图中当剖切平面通过的 某些组合件为标准产品或该组 合件已有其他图形表示清楚时， 则可以只画出外形。 中心线表示螺栓的位置 2. 简化画法
