2.选择主视图 选择原则： @一般将机器或部件按工作 位置放置或将其放正，使装 鲜 配体的主要轴线、主要的安 装面等呈水平或铅垂位置 。 @选反映机器或部件的工作 原理、传动路线、零件间装 配关系及主要零件的主要结 构视图作为主视图。不能在 同一视图反映时，进行比较， 主视图 选较多反映内容的视图作主 视图。通常选反映零件间主 要或较多装配关系的视图作 主视图。 柱家
16 主视图 排 油 ＠ 一般将机器或部件按工作 位置放置或将其放正，使装 配体的主要轴线、主要的安 装面等呈水平或铅垂位置。 选择原则： ＠选反映机器或部件的工作 原理、传动路线、零件间装 配关系及主要零件的主要结 构视图作为主视图。不能在 同一视图反映时，进行比较， 选较多反映内容的视图作主 视图。通常选反映零件间主 要或较多装配关系的视图作 主视图。 柱塞泵的主视 图如何选呢？ 柱塞泵 ⒉ 选择主视图

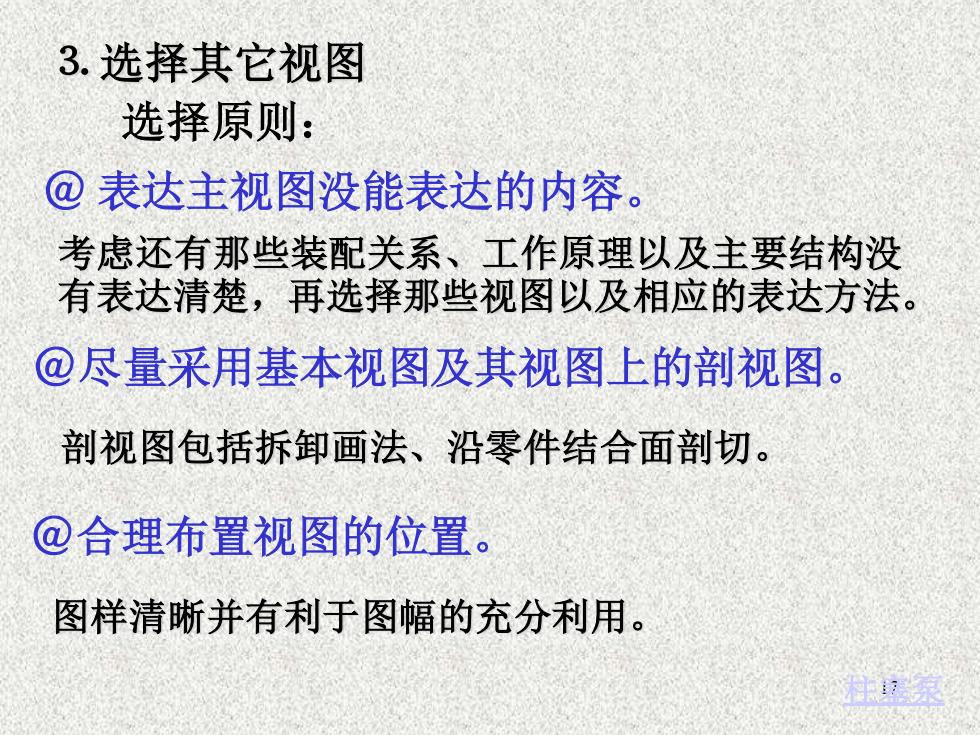

3.选择其它视图 选择原则： @表达主视图没能表达的内容。 考虑还有那些装配关系、工作原理以及主要结构没 有表达清楚，再选择那些视图以及相应的表达方法。 @尽量采用基本视图及其视图上的剖视图。 剖视图包括拆卸画法、沿零件结合面剖切。 @合理布置视图的位置。 图样清晰并有利于图幅的充分利用。 护泉
17 ＠ 表达主视图没能表达的内容。 选择原则： 剖视图包括拆卸画法、沿零件结合面剖切。 ＠尽量采用基本视图及其视图上的剖视图。 柱塞泵 ＠合理布置视图的位置。 图样清晰并有利于图幅的充分利用。 考虑还有那些装配关系、工作原理以及主要结构没 有表达清楚，再选择那些视图以及相应的表达方法。 ⒊ 选择其它视图
0容 为了将吸油系统 的装现失系爱么 原组表达 买@呢需选 择局部的俯视图。 了清楚表明 柱塞在凸轮作用下 上下住复运动的动 作原理，特增加了 A向视图。 往川复 4.方案比较 多考虑几种表 达方案，比较后确 定最佳方案。 俯视图 柱黎泉
18 还需选择什么 视图呢？ 俯视图 A 往 复 ⒋ 方案比较 多考虑几种表 达方案，比较后确 定最佳方案。 A 为了清楚表明 柱塞在凸轮作用下 , 上下往复运动的动 作原理，特增加了 A向视图。 为了将吸油系统 的装配关系及工作 原理表达完全，需选 择局部剖的俯视图。 柱塞泵

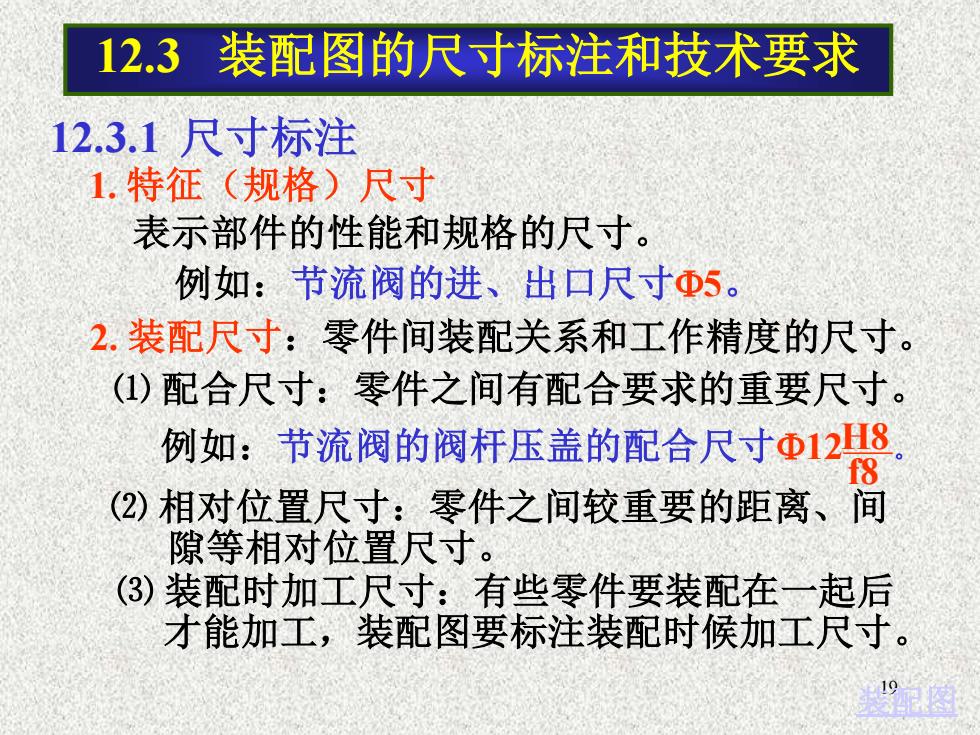

12.3装配图的尺寸标注和技术要求 12.3.1尺寸标注 1.特征（规格)尺寸 表示部件的性能和规格的尺寸。 例如：节流阀的进、出口尺寸Φ5。 2.装配尺寸：零件间装配关系和工作精度的尺寸。 (1)配合尺寸：零件之间有配合要求的重要尺寸。 例如：节流阀的阀杆压盖的配合尺寸Φ12H8 (2)相对位置尺寸：零件之间较重要的距离、间 隙等相对位置尺寸。 (3)装配时加工尺寸：有些零件要装配在一起后 才能加工，装配图要标注装配时候加工尺寸
19 12.3 装配图的尺寸标注和技术要求 1. 特征（规格）尺寸 2. 装配尺寸：零件间装配关系和工作精度的尺寸。 表示部件的性能和规格的尺寸。 ⑴ 配合尺寸：零件之间有配合要求的重要尺寸。 12.3.1 尺寸标注 装配图 例如：节流阀的进、出口尺寸5。 例如：节流阀的阀杆压盖的配合尺寸12H8 ——。 f8 ⑵ 相对位置尺寸：零件之间较重要的距离、间 隙等相对位置尺寸。 ⑶ 装配时加工尺寸：有些零件要装配在一起后 才能加工，装配图要标注装配时候加工尺寸
3.安装尺寸 将部件安装到机座上所需要的尺寸。 例如：节流阀的进、出口的M14×1.5。 4.外形尺寸 部件在长、宽、高三个方向上的最大尺寸。 5.其他重要尺寸 设计或装配时需要经过计算或根据需要而确定的 重要尺寸。 此五种尺寸，并不是每张装配图都有的，且 一个尺寸有时兼有几种意义，应根据具体情况来 考虑装配图的尺寸标注
20 3. 安装尺寸 4. 外形尺寸 将部件安装到机座上所需要的尺寸。 部件在长、宽、高三个方向上的最大尺寸。 例如：节流阀的进、出口的M14×1.5。 5. 其他重要尺寸 设计或装配时需要经过计算或根据需要而确定的 重要尺寸。 此五种尺寸，并不是每张装配图都有的，且 一个尺寸有时兼有几种意义，应根据具体情况来 考虑装配图的尺寸标注
