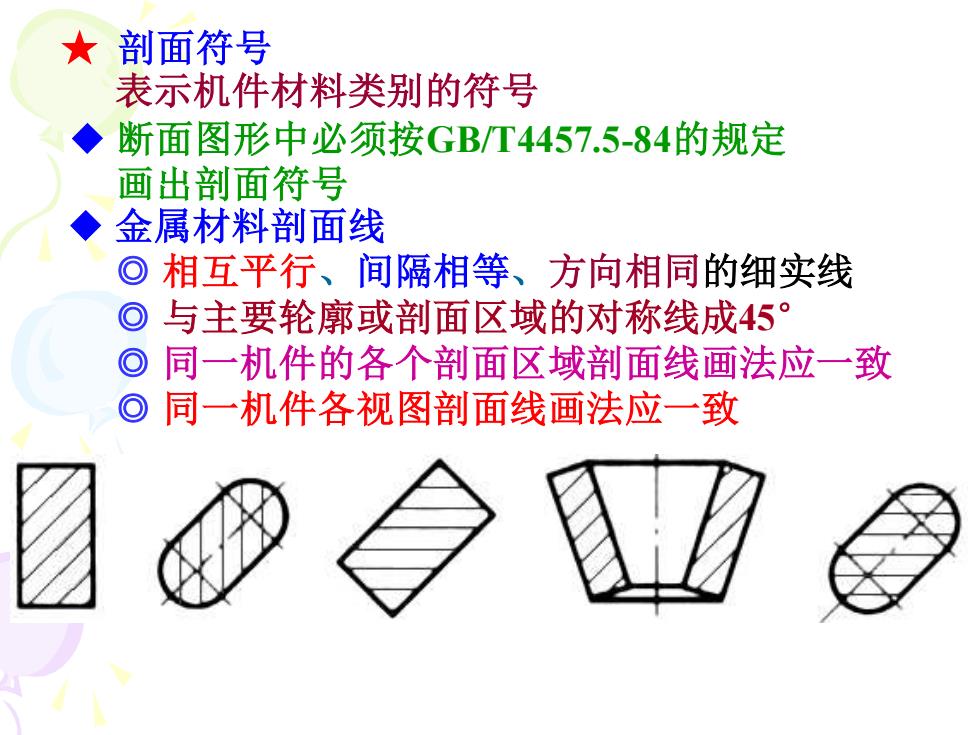

★剖面符号 表示机件材料类别的符号 ◆断面图形中必须按GB/T4457.5-84的规定 画出剖面符号 ◆ 金属材料剖面线 ©相互平行、间隔相等、方向相同的细实线 ◎与主要轮廓或剖面区域的对称线成45° ©同一机件的各个剖面区域剖面线画法应一致 ◎同一机件各视图剖面线画法应一致
★ 剖面符号 ◆ 金属材料剖面线 ◆ 断面图形中必须按GB/T4457.5-84的规定 画出剖面符号 表示机件材料类别的符号 ◎ 相互平行、间隔相等、方向相同的细实线 ◎ 与主要轮廓或剖面区域的对称线成45° ◎ 同一机件的各个剖面区域剖面线画法应一致 ◎ 同一机件各视图剖面线画法应一致

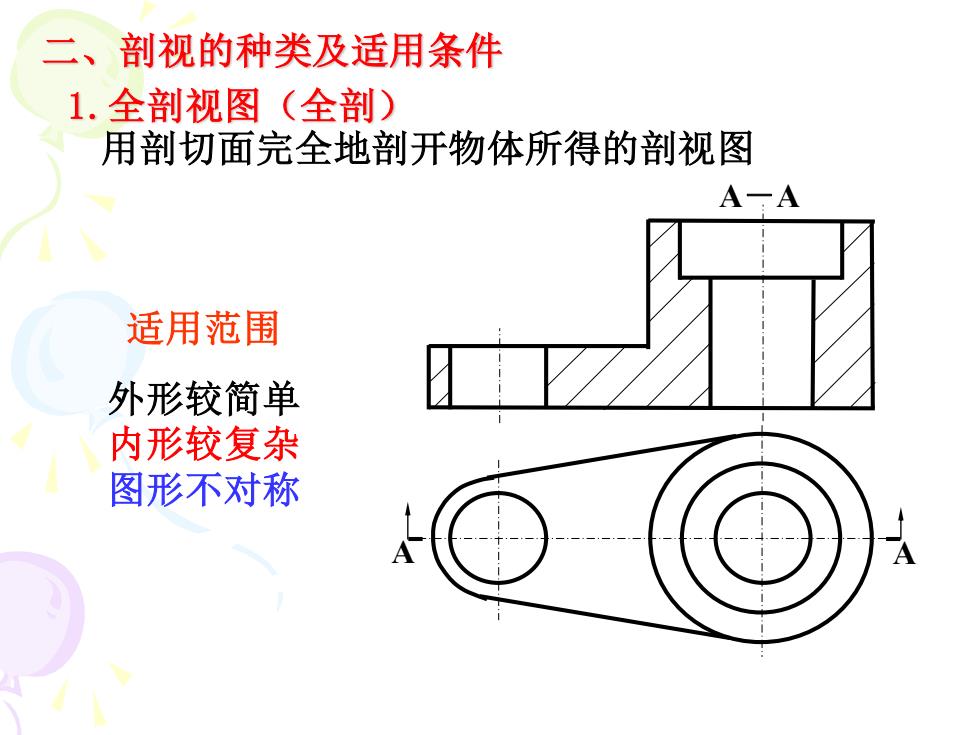

二、剖视的种类及适用条件 1.全剖视图（全剖） 用剖切面完全地剖开物体所得的剖视图 AA 适用范围 外形较简单 内形较复杂 图形不对称
二、剖视的种类及适用条件 1.全剖视图（全剖） 用剖切面完全地剖开物体所得的剖视图 外形较简单 内形较复杂 图形不对称 适用范围 A A A－A

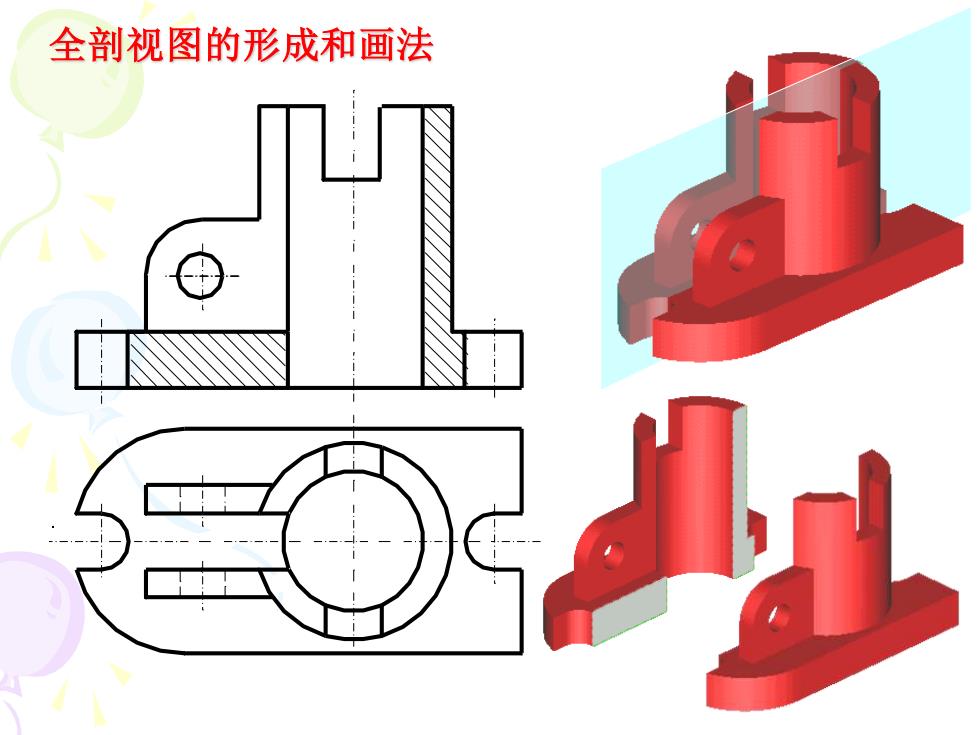

全剖视图的形成和画法
全剖视图的形成和画法
A A-A B B A B-B
AA BB A - A B - B
