曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机械制图 少素承木到 2.5几何元素间的相对位置 2.5.1平行问题 两平面平行 若一平面上的相交两直线，对应地平行于另一平 面上的相交两直线，则这两个平面相互平行。 6

6 2.5 几何元素间的相对位置 2.5.1 平行问题 若一平面上的相交两直线，对应地平行于另一平 面上的相交两直线，则这两个平面相互平行。 两平面平行 PH PV PX QH QV QX

曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 例：判断两平面是否平行 例：过点K作面Q平行于 面P 0 0 两平面平行

例：判断两平面是否平行 例：过点K作面Q平行于 面P 两平面平行

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木军 例：试判断两平面是否平行 b 两平面平行 B

8 f e d e d f c a a c b b m n m n r r s s 两平面平行 例：试判断两平面是否平行

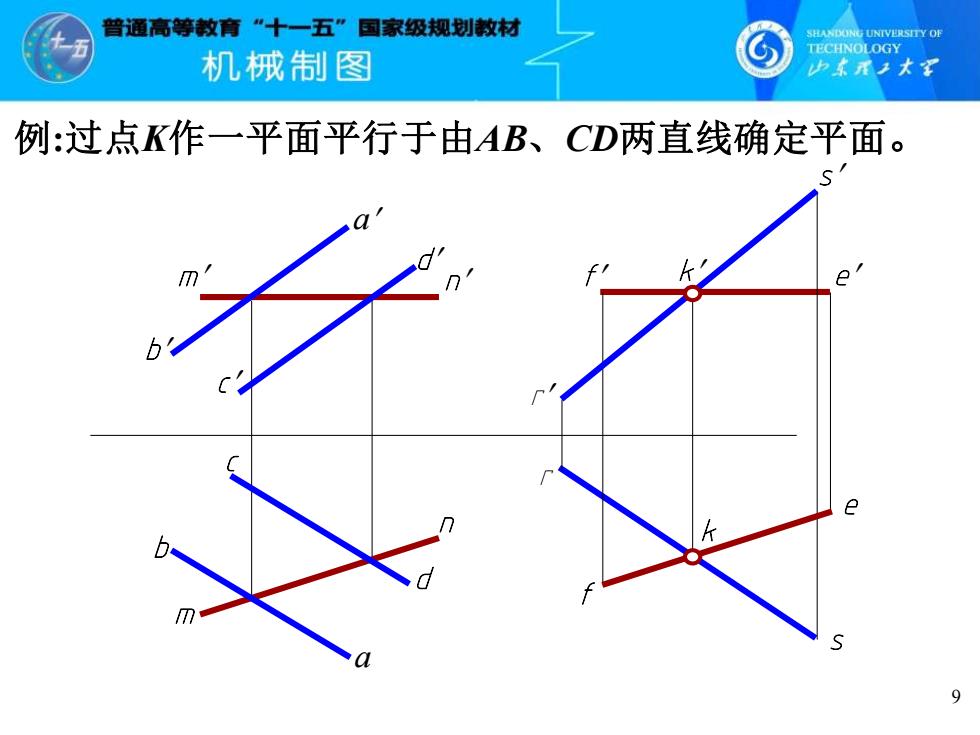

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 例：过点K作一平面平行于由AB、CD两直线确定平面

9 e m n m n f e f s r s r d d c a a c b b k k 例:过点K作一平面平行于由AB、CD两直线确定平面

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木到 2.5.2 相交问题 直线与平面相交 求交点 交点是线与面的共有点} 平面与平面相交 華 求交线 牌！交线是面与面的共有线 注意：线与面、面与面会产生遮挡关系，须判断被 遮挡部分，即判别可见性。 o

10 直线与平面相交 平面与平面相交 交点是线与面的共有点 注意：线与面、面与面会产生遮挡关系，须判断被 遮挡部分，即判别可见性。 2.5.2 相交问题 交线是面与面的共有线 求交点 求交线
