第二节本体聚合 5.2本体聚合 配方：单体+引发剂， 选择性加入少量色料、增塑剂、 润滑剂、分子量调节剂等。 优点：聚合物纯净，后处理简单。 缺点：聚合热不易扩散，反应温度较难控制，易局部 受热， 反应不均匀，分子量分布宽，有气泡，可能爆聚。 解决方法： 预聚：在反应釜中进行，转化率达10-40%，放出一 部分聚合热，有一定粘度； 后聚：在模板中聚合，逐步升温，使聚合完全

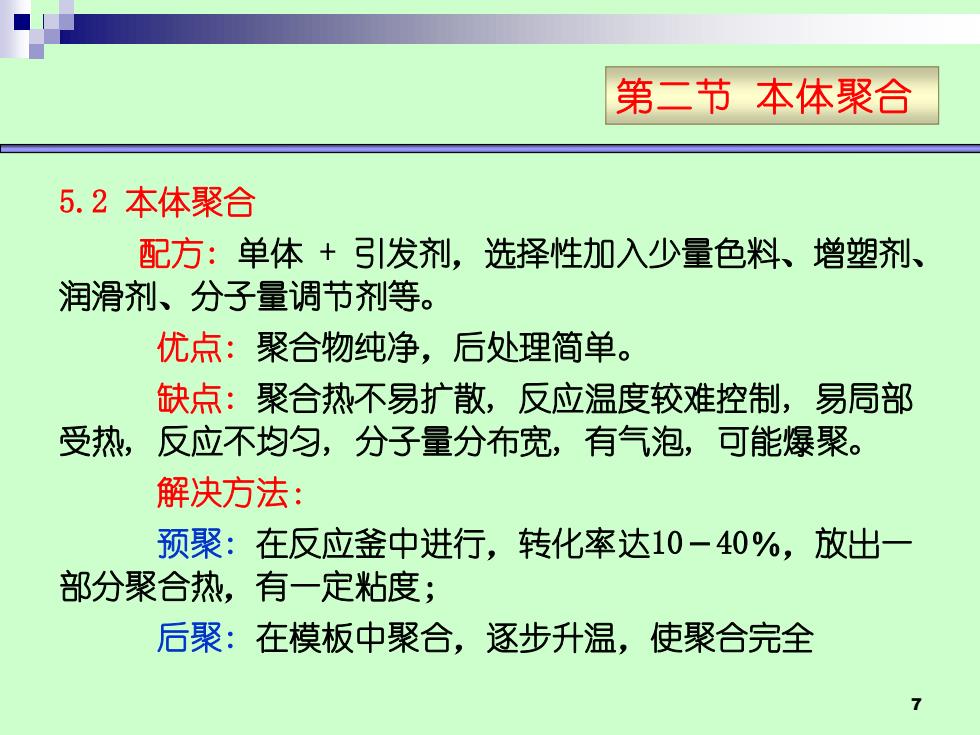

7 5.2 本体聚合 配方: 单体 + 引发剂，选择性加入少量色料、增塑剂、 润滑剂、分子量调节剂等。 优点: 聚合物纯净，后处理简单。 缺点: 聚合热不易扩散, 反应温度较难控制, 易局部 受热, 反应不均匀, 分子量分布宽, 有气泡, 可能爆聚。 解决方法： 预聚: 在反应釜中进行，转化率达10－40％，放出一 部分聚合热，有一定粘度； 后聚: 在模板中聚合，逐步升温，使聚合完全 第二节 本体聚合
第二节本体聚合 例一，聚甲基丙烯酸甲酯板材的制备 将MMA单体，引发剂BPO或AIBN,增塑剂和脱模剂置于 普通搅拌釜内，90-95℃下反应至10-20%转化率，成为粘稠 的液体。停止反应。将预聚物灌入无机玻璃平板模具中，移 入热空气浴或热水浴中，升温至45-50℃，反应数天，使转 化率达到90%左右。然后在100-120℃高温下处理一至两天， 使残余单体充分聚合。 PMMA为非晶体聚合物，T。=105℃，机械性能、耐光 耐候性均十分优异，透光性达90%以上，俗称“有机玻璃”。 广泛用作航空玻璃、光导纤维、标牌、指示灯罩、仪表牌、 牙托粉等

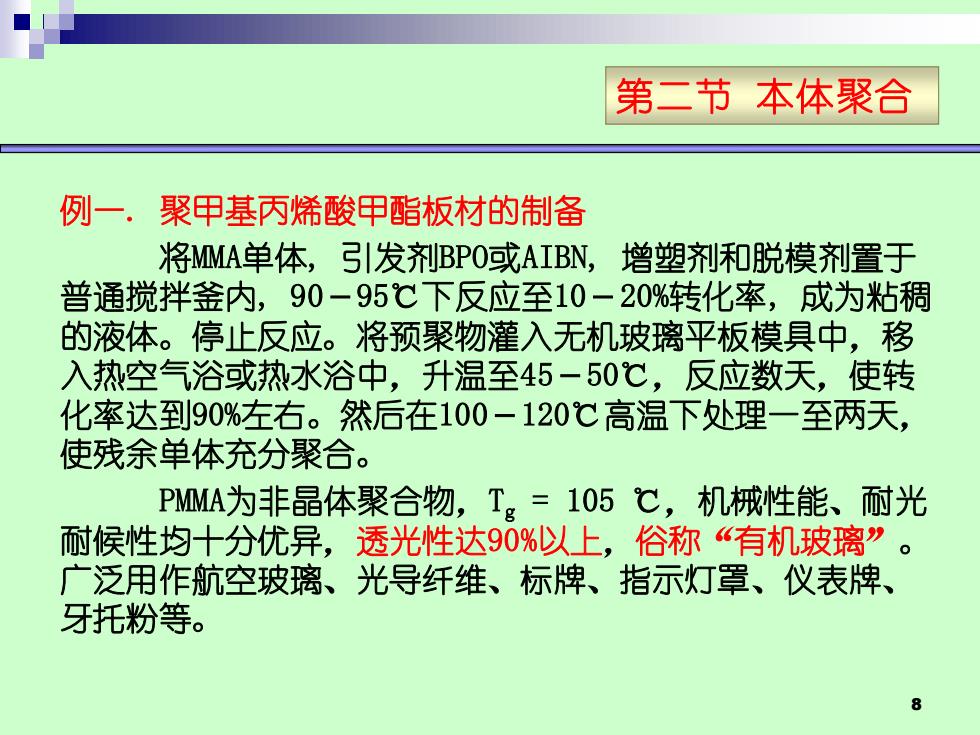

8 例一. 聚甲基丙烯酸甲酯板材的制备 将MMA单体, 引发剂BPO或AIBN, 增塑剂和脱模剂置于 普通搅拌釜内, 90－95℃下反应至10－20%转化率, 成为粘稠 的液体。停止反应。将预聚物灌入无机玻璃平板模具中，移 入热空气浴或热水浴中，升温至45－50℃，反应数天，使转 化率达到90%左右。然后在100－120℃高温下处理一至两天， 使残余单体充分聚合。 PMMA为非晶体聚合物，Tg = 105 ℃，机械性能、耐光 耐候性均十分优异，透光性达90%以上，俗称“有机玻璃” 。 广泛用作航空玻璃、光导纤维、标牌、指示灯罩、仪表牌、 牙托粉等。 第二节 本体聚合
第二节本体聚合 例二·苯乙烯连续本体聚合 20世纪40年代开发釜一塔串联反应器，分别承担预聚 合和后聚合的作用。 预聚合：立式搅拌釜内进行，80-90℃，BPO或AIBN 引发，转化率30%-35%， 后聚合：透明粘稠的预聚体流入聚合塔，可以热聚合 或加少量低活性引发剂，.料液从塔顶缓慢流向塔底，温度从 100℃增至200℃，聚合转化率99%以上

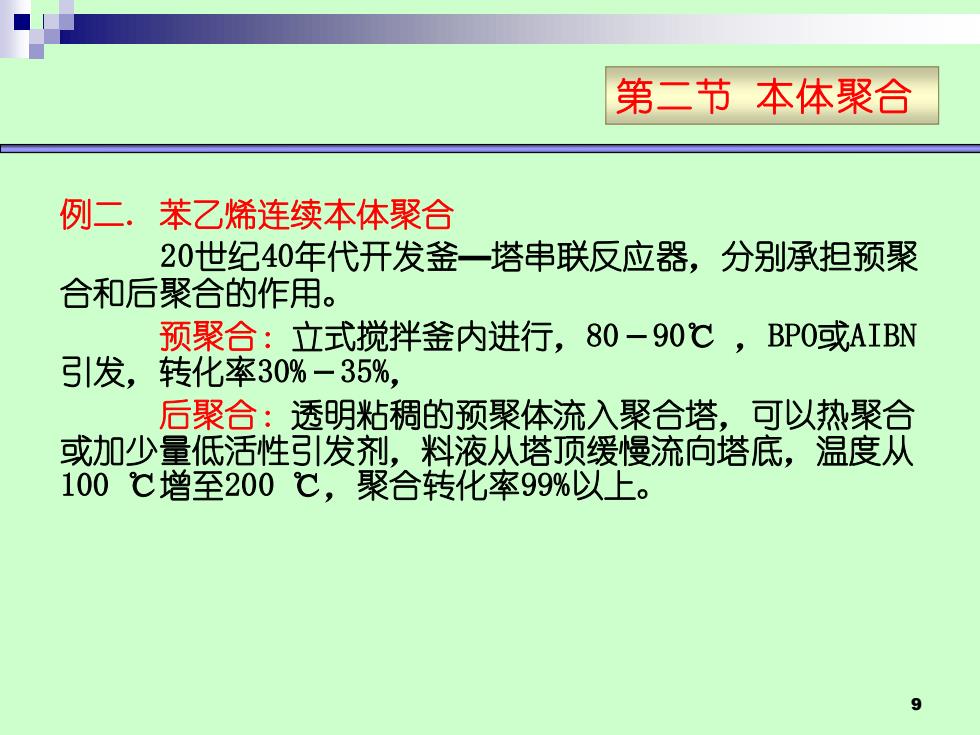

9 例二. 苯乙烯连续本体聚合 20世纪40年代开发釜—塔串联反应器，分别承担预聚 合和后聚合的作用。 预聚合：立式搅拌釜内进行，80－90℃ ，BPO或AIBN 引发，转化率30%－35%， 后聚合：透明粘稠的预聚体流入聚合塔，可以热聚合 或加少量低活性引发剂，料液从塔顶缓慢流向塔底，温度从 100 ℃增至200 ℃，聚合转化率99%以上。 第二节 本体聚合
第二节本体聚合 上述工艺中无脱挥装置，聚合物中残留单体较多，影 响质量。 近20年来发展了许多新型反应器，能有效保证搅拌和 传热，降低残留单体含量。 聚苯乙烯也是一种非结晶性聚合物，Tg=95℃，典 型的硬塑料，伸长率仅1%一3%。尺寸稳定性优，电性能好， 透明色浅，流动性好，易加工。性脆、不耐溶剂、紫外、氧。 采用上述同一设备，还可生产HIPS,SAN,ABS等。 10
10 上述工艺中无脱挥装置，聚合物中残留单体较多，影 响质量。 近20年来发展了许多新型反应器，能有效保证搅拌和 传热，降低残留单体含量。 聚苯乙烯也是一种非结晶性聚合物，Tg = 95 ℃，典 型的硬塑料，伸长率仅1％－3％。尺寸稳定性优，电性能好， 透明色浅，流动性好，易加工。性脆、不耐溶剂、紫外、氧。 采用上述同一设备，还可生产HIPS，SAN，ABS等。 第二节 本体聚合
第二节本体聚合 例三.氯乙烯间歇本体沉淀聚合 聚氯乙烯生产主要采用悬浮聚合法，占80%-82%。其 次是乳液聚合，占10%-12%。近20年来发展了本体聚合。 聚氯乙烯不溶于氯乙烯单体，因此本体聚合过程中发 生聚合物的沉淀。本体聚合分为预聚合和聚合两段： 预聚合：小部分单体和少量高活性引发剂（过氧化乙 酰基磺酰)加入釜内，在50℃-70℃下预聚至7%-11%转化 率，形成疏松的颗粒骨架。 聚合：预聚物、大部分单体和另一部分引发剂加入 另一聚合釜内聚合，颗粒骨架继续长大。转化率可达90%。 通常预聚1-2h,聚合5-9h。 11
11 例三. 氯乙烯间歇本体沉淀聚合 聚氯乙烯生产主要采用悬浮聚合法，占80%－82%。其 次是乳液聚合，占10%－12% 。近20年来发展了本体聚合。 聚氯乙烯不溶于氯乙烯单体，因此本体聚合过程中发 生聚合物的沉淀。本体聚合分为预聚合和聚合两段： 预聚合：小部分单体和少量高活性引发剂（过氧化乙 酰基磺酰）加入釜内，在50℃－70℃下预聚至7%－11%转化 率，形成疏松的颗粒骨架。 聚合：预聚物、 大部分单体和另一部分引发剂加入 另一聚合釜内聚合，颗粒骨架继续长大。转化率可达90%。 通常预聚1－2h, 聚合5－9h。 第二节 本体聚合
