图.22 点OK,贴图坐标被压平。可以看到4个坐标框与坡屋顶4个面的形状是对应的 图.23 在编辑窗口中显示瓦的贴图：
图.22 点 OK，贴图坐标被压平。可以看到 4 个坐标框与坡屋顶 4 个面的形状是对应的。 图.23 在编辑窗口中显示瓦的贴图：
口▣区 文件错选择工具贴图选项显示视图 3UU■p0.PE ”所有D 卫9Q四可型 图.24 观察透视图，按照合适的尺度，在材质编辑器中设置好贴图的“平铺”次数
图.24 观察透视图，按照合适的尺度，在材质编辑器中设置好贴图的“平铺”次数
◆国日 图25 选择所有的坐标框，旋转180度，这样瓦的铺贴方向才正确 图.26 结果如下，基本合格
图.25 选择所有的坐标框，旋转 180 度，这样瓦的铺贴方向才正确。 图.26 结果如下，基本合格

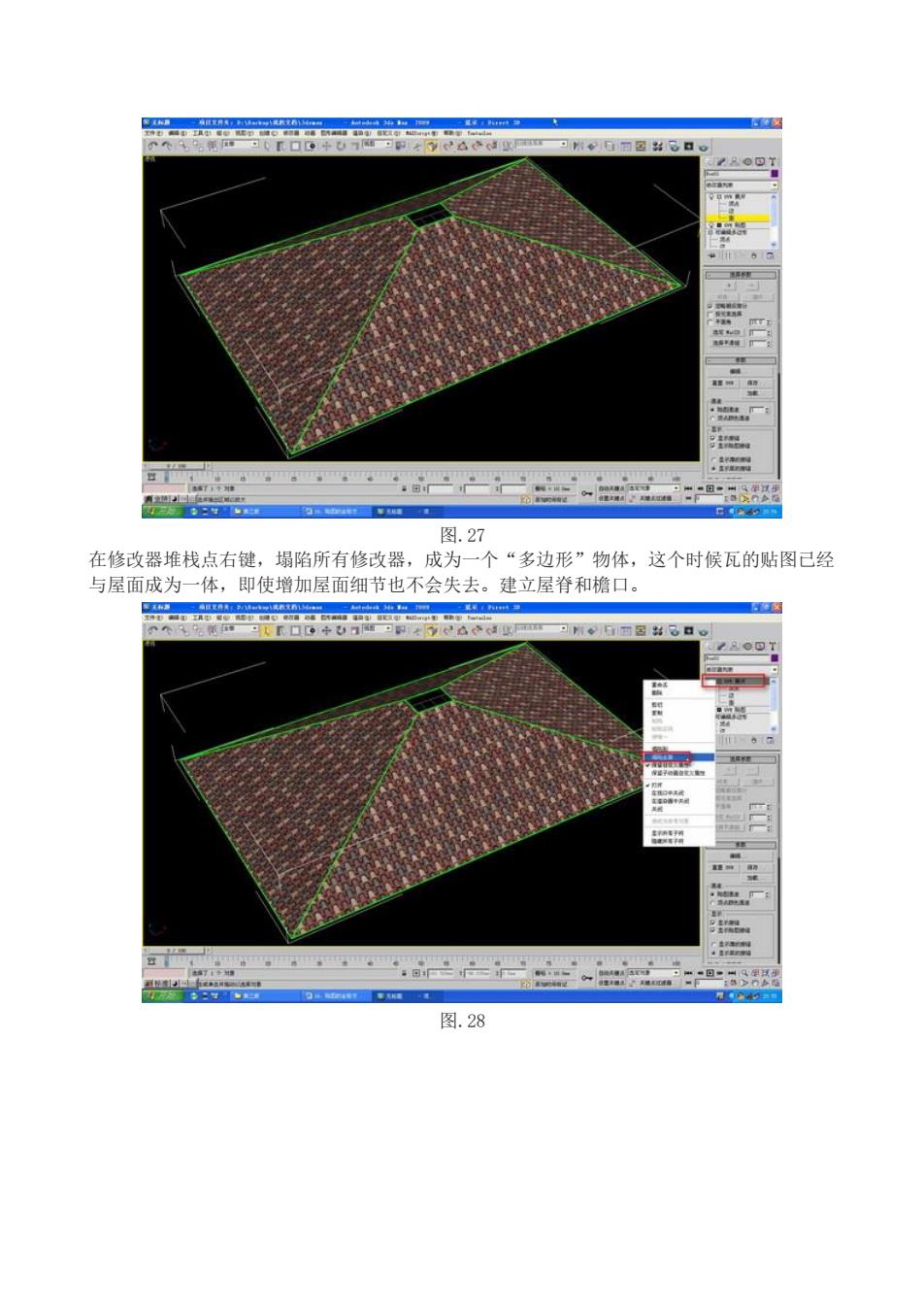

ELL 图.27 在修改器堆栈点右键，塌陷所有修改器，成为一个“多边形”物体，这个时候瓦的贴图己经 与屋面成为一体，即使增加屋面细节也不会失去。建立屋脊和檐口。 图.28
图.27 在修改器堆栈点右键，塌陷所有修改器，成为一个“多边形”物体，这个时候瓦的贴图已经 与屋面成为一体，即使增加屋面细节也不会失去。建立屋脊和檐口。 图.28
回浙视，物0(1：) o0.0·☐Ba:习回▣ 图.29 下面通过另一个实例来讲述缝合贴图坐标的应用。我们在实际工作中经常需要 在曲面物体上贴图，比如在弧墙上贴砖或者马赛克，使用贴图坐标修改器通常无法 很好的处理贴图的变形问题。弧墙实际上是由一系列面转折构成，把这些面的贴图 坐标压平并且按顺序缝合，就可以获得比较完美的贴图效果。建立一根线，用挤出 命令把线拉伸成面。因为用多边形编辑的方式调整了顶点的位置，导致箭头所指的 位置出现了明显的贴图拉伸的现象，如下图
图.29 下面通过另一个实例来讲述缝合贴图坐标的应用。我们在实际工作中经常需要 在曲面物体上贴图，比如在弧墙上贴砖或者马赛克，使用贴图坐标修改器通常无法 很好的处理贴图的变形问题。弧墙实际上是由一系列面转折构成，把这些面的贴图 坐标压平并且按顺序缝合，就可以获得比较完美的贴图效果。建立一根线，用挤出 命令把线拉伸成面。因为用多边形编辑的方式调整了顶点的位置，导致箭头所指的 位置出现了明显的贴图拉伸的现象，如下图
