4、常用贴图的调整 要想了解图片是如何贴到物体表面上去的，就需要知道贴图坐标是怎么回事，本章详细 讲解了各种贴图坐标的原理，和常用的贴图调整技巧。 本章重点： 1、熟悉各种贴图坐标的工作原理。 2、熟练掌握不规则物体表面的贴图调整方法。 3、熟悉各种常用贴图的参数。 .1贴图的坐标方式 3 DS max中的坐标方式可以分为两种，一种是系统内建的坐标系统。也就是说在制作一 般的几何体和参数可控制的 复杂物体时 系统已经内置了以个坐标走向方式，这种事不需要 手工去添加，只要赋予了材质，马上就有一个比较合理的坐标走向： 第二种是通过外部的命令指定给物体一个坐标方式，这是针对于后来通过编辑建立的物 体。这种方式会涉及到两个命令：“UVW贴图”和“UVW展开”命令，可以通过这两个命令来 调整坐标的方式。 对对象来说，包含UVW贴图信息是很重要的。这些信息告诉3 ds max如何在对象上使用 贴图 些对象，例如可编辑多边形，不会自动应用一个T贴图坐标，这时可以应用 “VW贴图”编辑修改器来为其指定一个贴图坐标。所有的对象都具有默认的贴图坐标，但 是如果应用了“布尔”操作，或在为材质使用贴图之前对象己经塌陷成可编辑的网格，那么 就可能手失贴图华标 “UVW贴图”的坐标指定方式 “贴图”编辑修政器用来控制对象的贴图坐标，其“参数”卷展栏如图所示。 它提供了调整贴图坐标类型、贴图大小、贴图的重复次数、贴图通道设置和贴图的对齐设置 等功能
4、常用贴图的调整 要想了解图片是如何贴到物体表面上去的，就需要知道贴图坐标是怎么回事，本章详细 讲解了各种贴图坐标的原理，和常用的贴图调整技巧。 本章重点： 1、熟悉各种贴图坐标的工作原理。 2、熟练掌握不规则物体表面的贴图调整方法。 3、熟悉各种常用贴图的参数。 .1 贴图的坐标方式 3DS max 中的坐标方式可以分为两种，一种是系统内建的坐标系统。也就是说在制作一 般的几何体和参数可控制的复杂物体时，系统已经内置了以个坐标走向方式，这种事不需要 手工去添加，只要赋予了材质，马上就有一个比较合理的坐标走向； 第二种是通过外部的命令指定给物体一个坐标方式，这是针对于后来通过编辑建立的物 体。这种方式会涉及到两个命令：“UVW 贴图”和“UVW 展开”命令，可以通过这两个命令来 调整坐标的方式。 对对象来说，包含 UVW 贴图信息是很重要的。这些信息告诉 3ds max 如何在对象上使用 贴图。一些对象，例如可编辑多边形，不会自动应用一个 UVW 贴图坐标，这时可以应用一个 “UVW 贴图”编辑修改器来为其指定一个贴图坐标。所有的对象都具有默认的贴图坐标，但 是如果应用了“布尔”操作，或在为材质使用贴图之前对象已经塌陷成可编辑的网格，那么 就可能丢失贴图坐标。 “UVW 贴图”的坐标指定方式 “UVW 贴图”编辑修改器用来控制对象的 UVW 贴图坐标，其“参数”卷展栏如图所示， 它提供了调整贴图坐标类型、贴图大小、贴图的重复次数、贴图通道设置和贴图的对齐设置 等功能

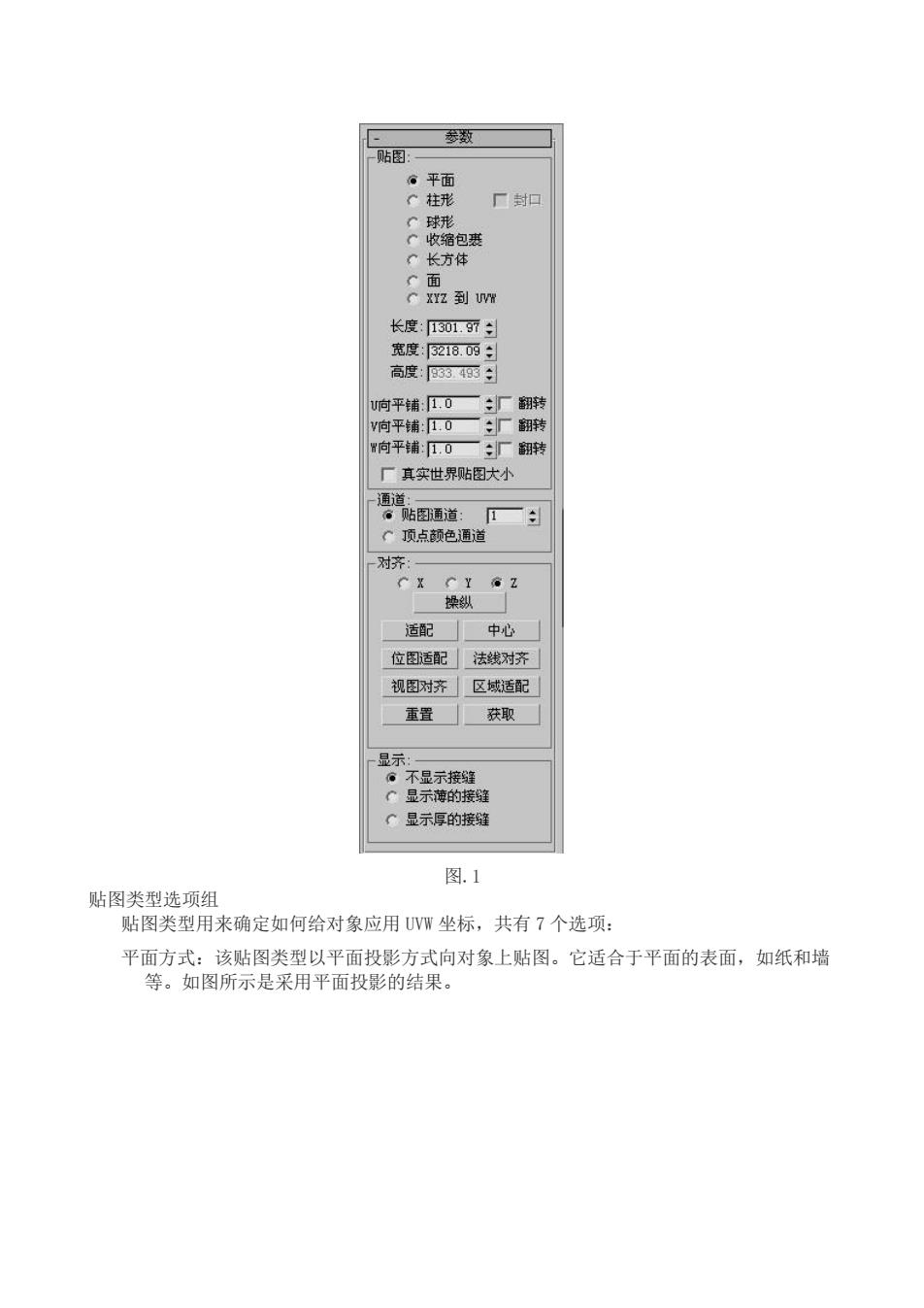

参数 贴图： 。平面 C柱形 厂封口 长方体 品到m 长度：01可 度 高度： 向平错： 厂翻 厂真实世界贴图大小 通道贴图通道：一 ◇顶点颜色通道 对齐 C Y GZ 操纵 适配中心 位图适配]法线对齐 视图对齐区域适配 重置获取 骄不示 C显示薄的接缝 C显示厚的接缝 图.1 贴图类型选项组 贴图类型用来确定如何给对象应用W坐标，共有7个选项： 平面方式：该贴图类型以平面投影方式向对象上贴图。它适合于平面的表面，如纸和墙 等。如图所示是采用平面投影的结果
图.1 贴图类型选项组 贴图类型用来确定如何给对象应用 UVW 坐标，共有 7 个选项： 平面方式：该贴图类型以平面投影方式向对象上贴图。它适合于平面的表面，如纸和墙 等。如图所示是采用平面投影的结果
图.2 C长方体 图.3 柱形方式：此贴图类型使用圆柱投影方式向对象上贴图。像螺丝钉、钢笔、电话筒和药 瓶都适于柱形贴图。如图所示是采用圆柱投影的结果
图.2 图.3 柱形方式：此贴图类型使用圆柱投影方式向对象上贴图。像螺丝钉、钢笔、电话筒和药 瓶都适于柱形贴图。如图所示是采用圆柱投影的结果

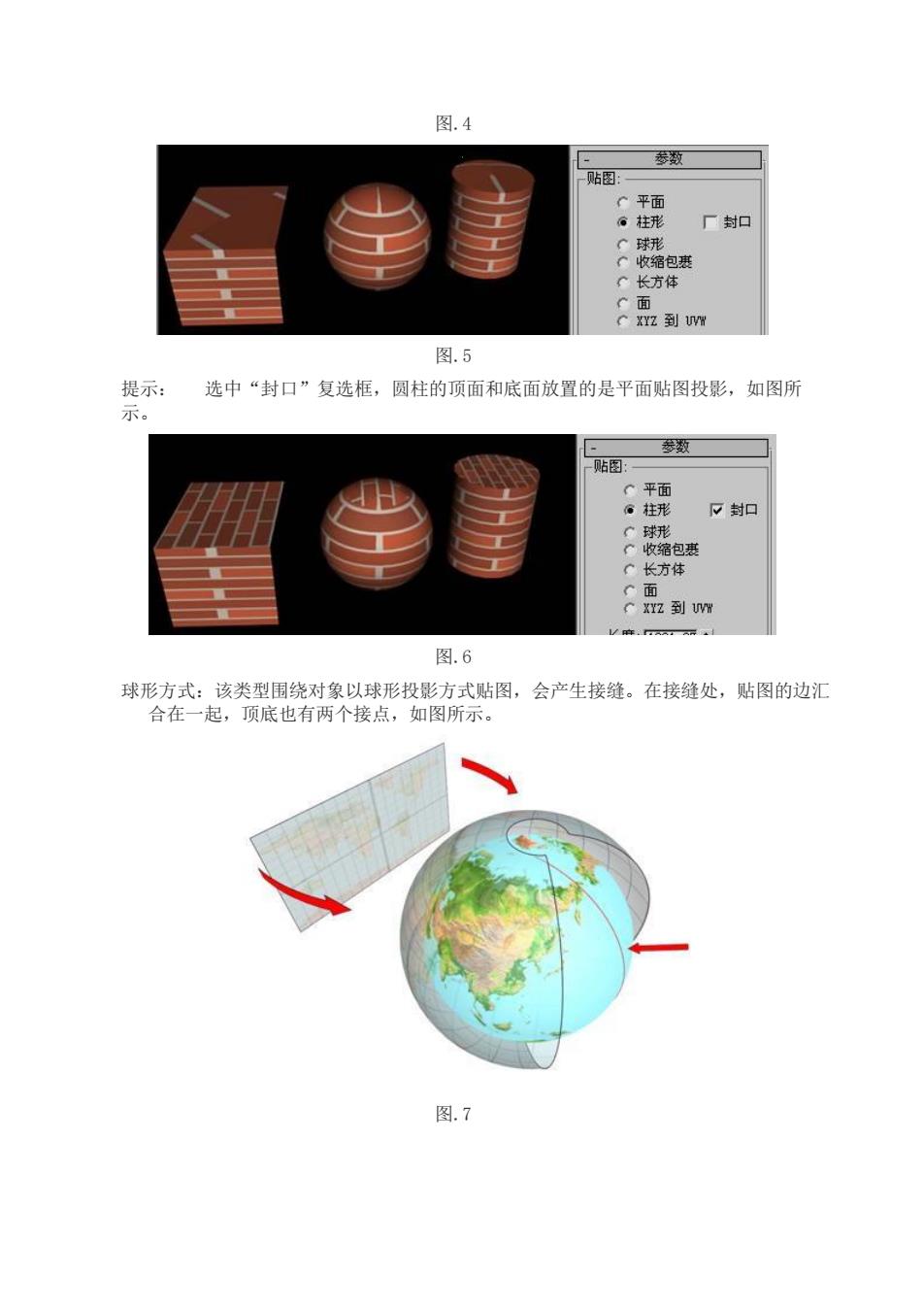

图.4 贴 厂封口 到 图.5 提示： 选中“封口”复选框，圆柱的顶面和底面放置的是平面贴图投影，如图所 参数 贴图： 封口 品到m 图.6 球形方式：该类型围绕对象以球形投影方式贴图，会产生接缝。在接缝处，贴图的边汇 合在一 起，顶底也有两个接占，如网所示 图.7
图.4 图.5 提示： 选中“封口”复选框，圆柱的顶面和底面放置的是平面贴图投影，如图所 示。 图.6 球形方式：该类型围绕对象以球形投影方式贴图，会产生接缝。在接缝处，贴图的边汇 合在一起，顶底也有两个接点，如图所示。 图.7

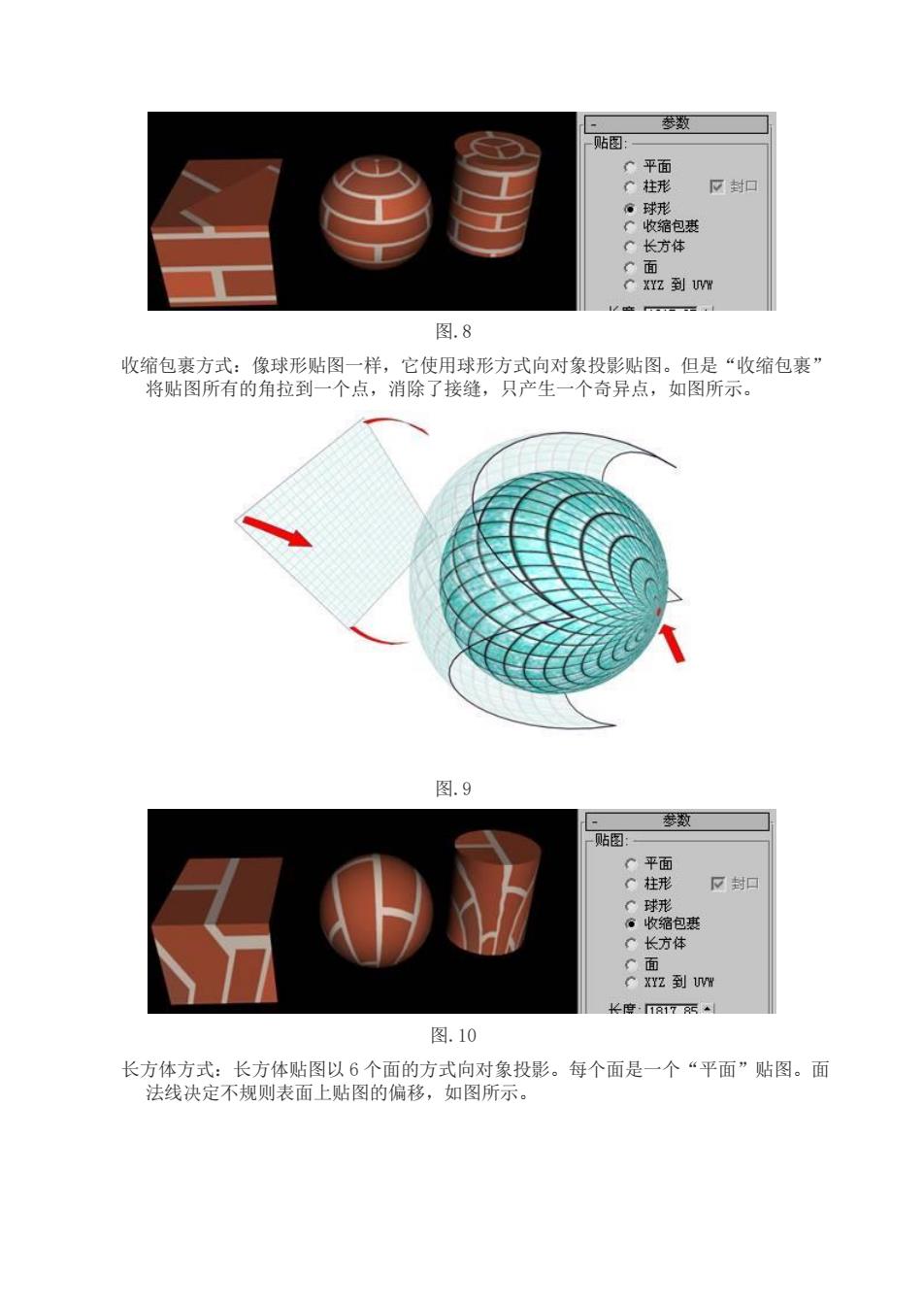

平 形 反封如 C长方体 C到m 图.8 收缩包裹方式：像球形贴图一样，它使用球形方式向对象投影贴图。但是“收缩包裹” 将贴图所有的角拉到一个点，消除了接缝，只产生一个奇异点，如图所示。 图.9 贴图 反封 长方体 C面到w 长度1买+ 图.10 长方体方式：长方体贴图以6个面的方式向对象投影。每个面是一个“平面”贴图。面 法线决定不规则表面上贴图的偏移，如图所示
图.8 收缩包裹方式：像球形贴图一样，它使用球形方式向对象投影贴图。但是“收缩包裹” 将贴图所有的角拉到一个点，消除了接缝，只产生一个奇异点，如图所示。 图.9 图.10 长方体方式：长方体贴图以 6 个面的方式向对象投影。每个面是一个“平面”贴图。面 法线决定不规则表面上贴图的偏移，如图所示
