长由 图3 [曲柄运动仿真]：单击此键，进入曲柄运动仿真与测试分析界面。 [摇杆运动仿真]：单击此键，进入摇杆运动仿真与测试分析界面。 [机架运动仿真]：单击此键，单击其上的[确定]，进入机架运动仿真与测试分析界面。 [连杆运动轨迹]：单击此键，进入连杆运动轨迹界面 [曲柄摇杆设计]：弹出曲柄摇杆机构设计对话框 关闭音乐]：单击此键，音乐关闭，同时[关闭音乐]变为[打开音乐]：反之，单击[打开 音乐]，音乐打开，[打开音乐]变为[关闭音乐] [说明]：单击此键，弹出曲柄摇杆机构原始参数以及该界面操作说明框。 [加速]：单击此键，使曲柄转速逐步增加。 「减谏门：单击此辩，使曲柄书速逐步减小。 [返回]：单击此健，返回曲柄摇杆机构动画演示界面 [退出]：单击此键，结束程序的运行，返回VINDOWS界面 3)摇杆运动仿真与测试分析界面 该界面开有曲柄摇杆机构运动模拟窗口、摇杆真实运动仿真窗口和摇杆真实运动测试窗 口（见图5）。各控键说明如下：
图 3 [曲柄运动仿真]：单击此键，进入曲柄运动仿真与测试分析界面。 [摇杆运动仿真]：单击此键，进入摇杆运动仿真与测试分析界面。 [机架运动仿真]：单击此键，单击其上的[确定]，进入机架运动仿真与测试分析界面。 [连杆运动轨迹]：单击此键，进入连杆运动轨迹界面。 [曲柄摇杆设计]：弹出曲柄摇杆机构设计对话框。 [关闭音乐]：单击此键，音乐关闭，同时[关闭音乐] 变为[打开音乐]；反之，单击[打开 音乐]，音乐打开，[打开音乐] 变为[关闭音乐]。 [说明]：单击此键，弹出曲柄摇杆机构原始参数以及该界面操作说明框。 [加速]：单击此键，使曲柄转速逐步增加。 [减速]：单击此键，使曲柄转速逐步减小。 [返回]：单击此键，返回曲柄摇杆机构动画演示界面。 [退出]：单击此键，结束程序的运行，返回 WINDOWS 界面。 3）摇杆运动仿真与测试分析界面 该界面开有曲柄摇杆机构运动模拟窗口、摇杆真实运动仿真窗口和摇杆真实运动测试窗 口（见图 5）。各控键说明如下：

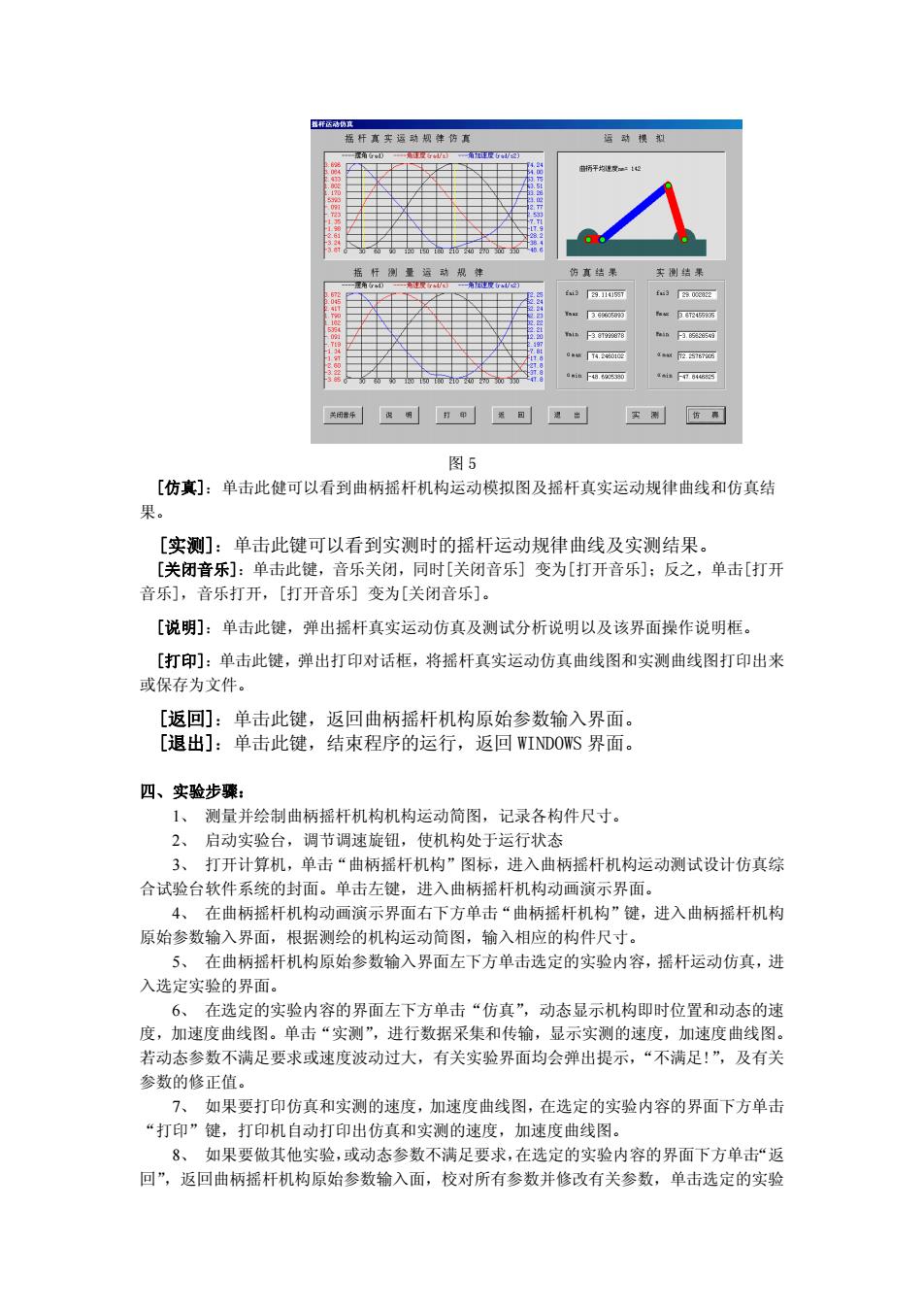

活肝有东运科机请伤有 话精模和 实果 n .5 保两打甲装国是日天器百同 图5 [仿真]：单击此健可以看到曲柄摇杆机构运动模拟图及摇杆真实运动规律曲线和仿真结 果。 [实测]：单击此键可以看到实测时的摇杆运动规律曲线及实测结果。 [关闭音乐]：单击此键，音乐关闭，同时[关闭音乐]变为[打开音乐]：反之，单击[打开 音乐]，音乐打开，[打开音乐]变为[关闭音乐]。 [说明]：单击此健，弹出摇杆真实运动仿真及测试分析说明以及该界面操作说明框。 [打印]：单击此键，弹出打印对话框，将摇杆真实运动仿真曲线图和实测曲线图打印出来 或保存为文件。 [返回]：单击此键，返回曲柄摇杆机构原始参数输入界面 [退出]：单击此键，结束程序的运行，返回WINDOWS界面。 四、实验步骤： 测量并绘制曲柄摇杆机构机构运动简图，记录各构件尺寸 2、 启动实验台，调节调速旋钮，使机构处于运行状态 3、打开计算机，单击“曲柄摇杆机构”图标，进入曲柄摇杆机构运动测试设计仿真综 合试验台软件系统的封面。单击左键，进入曲柄摇杆机构动画演示界面。 4、在曲柄摇杆机构动画演示界面右下方单击“曲柄摇杆机构”键，进入曲柄摇杆机构 原始参数输入界面，根据测绘的机构运动简图，输入相应的构件尺寸。 在曲柄摇杆机构原始参数输入界面左下方单击选定的实验内容，摇杆运动仿真，进 入选定实验的界面。 6、在选定的实验内容的界面左下方单击“仿真”，动态显示机构即时位置和动态的速 度，加速度曲线图。单击“实测”，进行数据采集和传输，显示实测的速度，加速度曲线图。 若动态参数不满足要求或速度波动过大，有关实验界面均会弹出提示，“不满足！”，及有关 参数的修正值」 如果要打印仿真和实测的速度，加速度曲线图，在选定的实验内容的界面下方单击 “打印”键，打印机自动打印出仿真和实测的速度，加速度曲线图。 8、如果要做其他实验，或动态参数不满足要求，在选定的实验内容的界面下方单击“返 回”，返回曲柄摇杆机构原始参数输入面，校对所有参数并修改有关参数，单击选定的实验
图 5 [仿真]：单击此健可以看到曲柄摇杆机构运动模拟图及摇杆真实运动规律曲线和仿真结 果。 [实测]：单击此键可以看到实测时的摇杆运动规律曲线及实测结果。 [关闭音乐]：单击此键，音乐关闭，同时[关闭音乐] 变为[打开音乐]；反之，单击[打开 音乐]，音乐打开，[打开音乐] 变为[关闭音乐]。 [说明]：单击此键，弹出摇杆真实运动仿真及测试分析说明以及该界面操作说明框。 [打印]：单击此键，弹出打印对话框，将摇杆真实运动仿真曲线图和实测曲线图打印出来 或保存为文件。 [返回]：单击此键，返回曲柄摇杆机构原始参数输入界面。 [退出]：单击此键，结束程序的运行，返回 WINDOWS 界面。 四、实验步骤： 1、 测量并绘制曲柄摇杆机构机构运动简图，记录各构件尺寸。 2、 启动实验台，调节调速旋钮，使机构处于运行状态 3、 打开计算机，单击“曲柄摇杆机构”图标，进入曲柄摇杆机构运动测试设计仿真综 合试验台软件系统的封面。单击左键，进入曲柄摇杆机构动画演示界面。 4、 在曲柄摇杆机构动画演示界面右下方单击“曲柄摇杆机构”键，进入曲柄摇杆机构 原始参数输入界面，根据测绘的机构运动简图，输入相应的构件尺寸。 5、 在曲柄摇杆机构原始参数输入界面左下方单击选定的实验内容，摇杆运动仿真，进 入选定实验的界面。 6、 在选定的实验内容的界面左下方单击“仿真”，动态显示机构即时位置和动态的速 度，加速度曲线图。单击“实测”，进行数据采集和传输，显示实测的速度，加速度曲线图。 若动态参数不满足要求或速度波动过大，有关实验界面均会弹出提示，“不满足!”，及有关 参数的修正值。 7、 如果要打印仿真和实测的速度，加速度曲线图，在选定的实验内容的界面下方单击 “打印”键，打印机自动打印出仿真和实测的速度，加速度曲线图。 8、 如果要做其他实验，或动态参数不满足要求，在选定的实验内容的界面下方单击“返 回”，返回曲柄摇杆机构原始参数输入面，校对所有参数并修改有关参数，单击选定的实验
