机床结构剖析 机械工程实验教学中心
机械工程实验教学中心 机床结构剖析

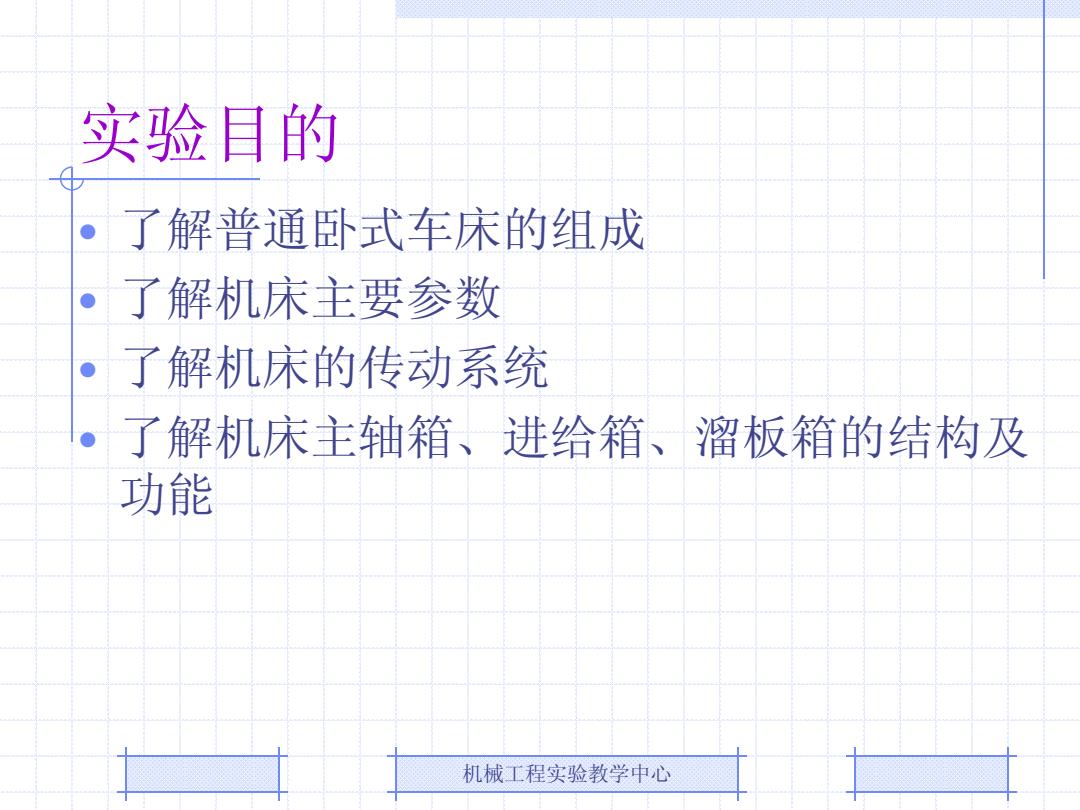

实验目的 ·了解普通卧式车床的组成 ● 了解机床主要参数 了解机床的传动系统 了解机床主轴箱、进给箱、溜板箱的结构及 功能 机械工程实验教学中心
机械工程实验教学中心 实验目的 • 了解普通卧式车床的组成 • 了解机床主要参数 • 了解机床的传动系统 • 了解机床主轴箱、进给箱、溜板箱的结构及 功能
实验设备 CA6140型普通卧式车床 内六角扳手、活动扳手、螺丝刀、钢卷尺及 手电筒 机械工程实验教学中心心
机械工程实验教学中心 实验设备 • CA6140型普通卧式车床 • 内六角扳手、活动扳手、螺丝刀、钢卷尺及 手电筒
实验内容 ·根据机床外形图识别机床各组成部分，测量机床 第一主参数。 。观察主轴箱内齿轮啮合关系，对照传动路线图写 出在某一给定转速下的运动平衡式。 观察加工螺纹时从主轴到丝杠的传动路线。 观察主轴箱中摩擦离合器的结构，了解其工作原 理。 机械工程实验教学中心
机械工程实验教学中心 实验内容 • 根据机床外形图识别机床各组成部分，测量机床 第一主参数。 • 观察主轴箱内齿轮啮合关系，对照传动路线图写 出在某一给定转速下的运动平衡式。 • 观察加工螺纹时从主轴到丝杠的传动路线。 • 观察主轴箱中摩擦离合器的结构，了解其工作原 理
实验原理 车床作为应用最广泛的金属切削加工设备之一，按其结 构和用途主要分为卧式车床、立式车床、转塔车床、多刀半 自动车床、仿形车床及仿形半自动车床、单轴自动车床、多 轴自动车床及多轴半自动车床等。此外，还有各种专门化车 床，如凸轮轴车床、铲齿车床、曲轴车床、高精度丝杠车床、 车轮车床等。其中以普通卧式车床应用最为广泛，CA6140车 床是其代表。 本实验以CA6140普通车床为例，对机床的主要结构部件、 主要技术性能以及机床的传动系统作详细分析。 机械工程实验教学中心心
机械工程实验教学中心 实验原理 车床作为应用最广泛的金属切削加工设备之一，按其结 构和用途主要分为卧式车床、立式车床、转塔车床、多刀半 自动车床、仿形车床及仿形半自动车床、单轴自动车床、多 轴自动车床及多轴半自动车床等。此外，还有各种专门化车 床，如凸轮轴车床、铲齿车床、曲轴车床、高精度丝杠车床、 车轮车床等。其中以普通卧式车床应用最为广泛，CA6140车 床是其代表。 本实验以CA6140普通车床为例，对机床的主要结构部件、 主要技术性能以及机床的传动系统作详细分析
