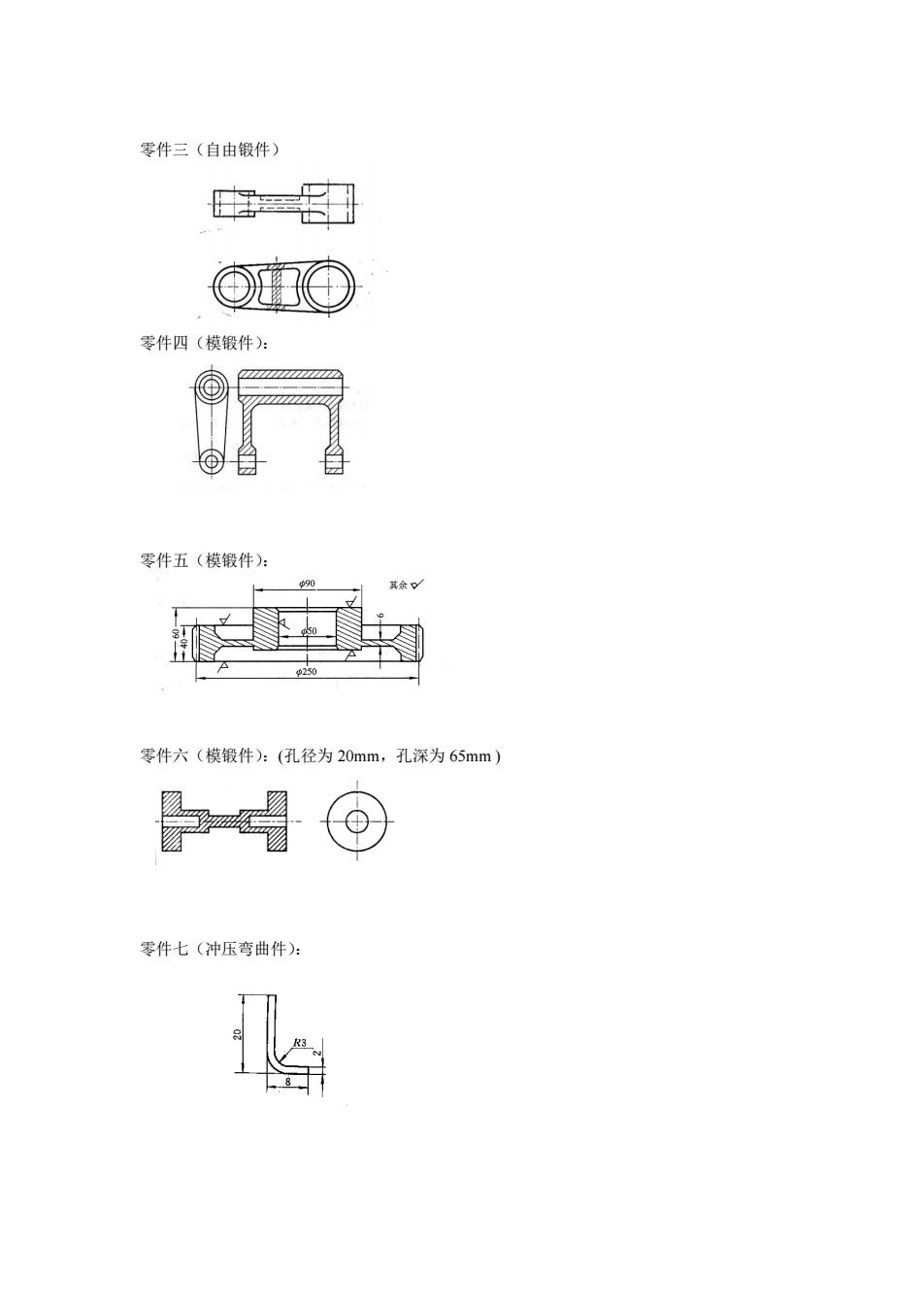

零件三（自由锻件） 零件四（模锻件）： 77777777 零件五（模锻件）： 90 其余p 零件六（模锻件）：（孔径为20mm,孔深为65mm) ⊕ 零件七（冲压弯曲件）：
零件三（自由锻件） 零件四（模锻件）： 零件五（模锻件）： 零件六（模锻件）：(孔径为 20mm，孔深为 65mm ) 零件七（冲压弯曲件）：

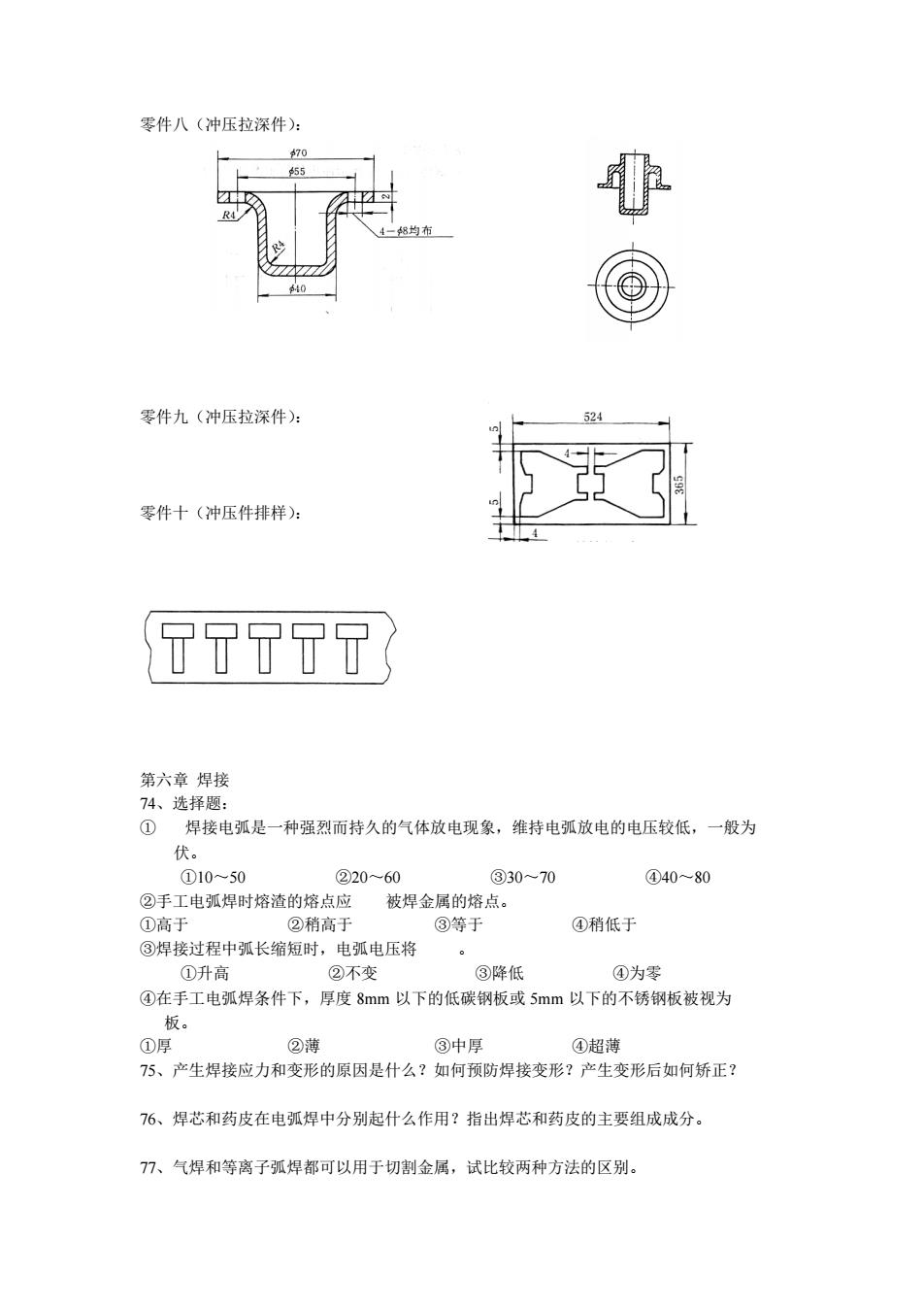

零件八（冲压拉深件）： 70 55 R4 一8均布 0 零件九（冲压拉深件）： 524 零件十（冲压件排样）： 77777 第六章焊接 74、选择题： ① 焊接电弧是一种强烈而持久的气体放电现象，维持电弧放电的电压较低，一般为 伏。 ①10~50 ②20-60 ③30-70 ④40~80 ②手工电弧焊时熔渣的熔点应 被焊金属的熔点。 ①高于 ②稍高于 ③等于 ④稍低于 ③焊接过程中弧长缩短时，电弧电压将 ①升高 ②不变 ③降低 ④为零 ④在手工电弧焊条件下，厚度8mm以下的低碳钢板或5mm以下的不锈钢板被视为 板。 ①厚 ②薄 ③中厚 ④超薄 75、产生焊接应力和变形的原因是什么？如何预防焊接变形？产生变形后如何矫正？ 76、焊芯和药皮在电弧焊中分别起什么作用？指出焊芯和药皮的主要组成成分。 77、气焊和等离子弧焊都可以用于切割金属，试比较两种方法的区别
零件八（冲压拉深件）： 零件九（冲压拉深件）： 零件十（冲压件排样）： 第六章 焊接 74、选择题： ① 焊接电弧是一种强烈而持久的气体放电现象，维持电弧放电的电压较低，一般为 伏。 ①10～50 ②20～60 ③30～70 ④40～80 ②手工电弧焊时熔渣的熔点应 被焊金属的熔点。 ①高于 ②稍高于 ③等于 ④稍低于 ③焊接过程中弧长缩短时，电弧电压将 。 ①升高 ②不变 ③降低 ④为零 ④在手工电弧焊条件下，厚度 8mm 以下的低碳钢板或 5mm 以下的不锈钢板被视为 板。 ①厚 ②薄 ③中厚 ④超薄 75、产生焊接应力和变形的原因是什么？如何预防焊接变形？产生变形后如何矫正？ 76、焊芯和药皮在电弧焊中分别起什么作用？指出焊芯和药皮的主要组成成分。 77、气焊和等离子弧焊都可以用于切割金属，试比较两种方法的区别
78、氩弧焊和CO2气体保护焊相比较有何异同？指出两种方法的应用范围。 79、评价下列金属材料焊接性，用良好、较好、较差及不好四个等级评价。 ①低碳钢用于电渣焊 () ②铸钢用于对焊 ( ③铜合金用于摩擦焊 ( ④不锈钢CO2气体保护焊 () ⑤耐热钢用于电渣焊 () ⑥钛合金用于氩弧焊 ( ) ⑦铸铁用于摩擦焊 ) ⑧铝合金用于手工电弧焊 ( ) ⑨铜合金用于埋弧焊 ( ⑩低合金结构钢用于气焊 ( 80、电阻焊和电渣焊相比，二者有何异同？ 81、叙述摩擦焊的基本原理并画出原理示意图，用基本原理解释摩擦焊是否可以焊非金属？ 82、等离子弧焊的带电粒子流在运动过程中受到哪几种“压缩效应”的作用？详细解释这几种 “压缩效应”。 83、铸铁、铜及铜合金、铝及铝合金在焊接时，各容易出现哪几种缺陷？如何预防？ 84、在点焊2mm厚的结构钢板，焊点之间的距离选为10mm,该焊接工艺合理吗？为什么？ 85、用锡铅合金作钎料的软钎焊，其钎料熔点仅230℃。请举例说出锡铅合金软钎焊的用途。 86、按下列格式列表比较常用焊接方法的质量及经济性。 热影响区 焊件变形 生产率 可焊空间 焊接方法 设备费用 大小 大小 位置 气焊 大 大 低 全 低 手工电弧焊 埋弧焊 氩弧焊 C02气体保 护焊 电子束焊接 电渣焊 电阻焊 摩擦焊 钎焊
78、氩弧焊和 CO2 气体保护焊相比较有何异同？指出两种方法的应用范围。 79、评价下列金属材料焊接性，用良好、较好、较差及不好四个等级评价。 ①低碳钢用于电渣焊 （ ） ②铸钢用于对焊 （ ） ③铜合金用于摩擦焊 （ ） ④不锈钢 CO2 气体保护焊 （ ） ⑤耐热钢用于电渣焊 （ ） ⑥钛合金用于氩弧焊 （ ） ⑦铸铁用于摩擦焊 （ ） ⑧铝合金用于手工电弧焊 （ ） ⑨铜合金用于埋弧焊 （ ） ⑩低合金结构钢用于气焊 （ ） 80、电阻焊和电渣焊相比，二者有何异同？ 81、叙述摩擦焊的基本原理并画出原理示意图，用基本原理解释摩擦焊是否可以焊非金属？ 82、等离子弧焊的带电粒子流在运动过程中受到哪几种“压缩效应”的作用？详细解释这几种 “压缩效应”。 83、铸铁、铜及铜合金、铝及铝合金在焊接时，各容易出现哪几种缺陷？如何预防？ 84、在点焊 2mm 厚的结构钢板，焊点之间的距离选为 10mm，该焊接工艺合理吗？为什么？ 85、用锡铅合金作钎料的软钎焊，其钎料熔点仅 230℃。请举例说出锡铅合金软钎焊的用途。 86、按下列格式列表比较常用焊接方法的质量及经济性。 焊接方法 热影响区 大小 焊件变形 大小 生产率 可焊空间 位置 设备费用 气 焊 大 大 低 全 低 手工电弧焊 埋弧焊 氩弧焊 CO2 气体保 护焊 电子束焊接 电渣焊 电阻焊 摩擦焊 钎焊
87、用直流电源进行焊接时，为什么要区分正、反接？如果焊件为一薄板金属（板厚小于 2mm),应采用正接还是反接？ 88、按下列格式填表选择合适的焊接方法： 必 品 焊接方法 同径棒间的对接 薄冲压钢板搭接 异种金属的对接 不加填充金属的对 接 铝合金的焊接 89、比较下面几种钢材的焊接性。 主要化学成分 钢号 c Mn Cu Mo 25 0.25 0.65 09MnV 0.10 1.0 0.1 09Mn2Cu 0.1 1.4 0.3 14MnMoV 0.12 1.5 0.15 0.5 45Mn2 0.44 1.7 16Mn 0.16 1.40 ZG200-400 0.2 0.8 ZG20SiMn 0.02 1.5 0.15 90、画出下图所示平板对接焊缝的应力分布情况（在图上直接标出）
87、用直流电源进行焊接时，为什么要区分正、反接？如果焊件为一薄板金属（板厚小于 2mm）,应采用正接还是反接？ 88、按下列格式填表选择合适的焊接方法： 产 品 焊 接 方 法 同径棒间的对接 薄冲压钢板搭接 异种金属的对接 不加填充金属的对 接 铝合金的焊接 89、比较下面几种钢材的焊接性。 钢 号 主 要 化 学 成 分 C Mn Cu V Mo 25 09MnV 09Mn2Cu 14MnMoV 45Mn2 16Mn ZG200-400 ZG20SiMn 0.25 0.10 0.1 0.12 0.44 0.16 0.2 0.02 0.65 1.0 1.4 1.5 1.7 1.40 0.8 1.5 0.3 0.1 0.15 0.5 0.15 90、画出下图所示平板对接焊缝的应力分布情况（在图上直接标出）
91、标出下图X型坡口多层焊接合理的焊接次序（标数字1,2，.） 92、比较铸铁焊接中采用的热焊法和冷焊法的异同。 93、下图所示的两种焊接结构中哪种比较合理？为什么？ d 2) 94、下图为油罐焊缝布置的两种方案，哪种比较合理？为什么？ 95、汽车刹车用压缩空气贮存罐（尺寸如图），用低碳钢板制造，筒壁2mm,端盖3mm,4 个管接头为标准件M10,工作压力为0.6MPa。试根据工件结构形状决定制造方法及焊缝位 置，请选择焊接方法、接头型式与焊接材料，并决定装配焊接次序。 96、如下图所示用埋弧焊焊大直径环缝时， 为什么焊丝和焊件中心线要偏离一定距离 990+5 a？如果焊丝在焊件中心线的右侧偏离而不 是左侧，焊接效果相同吗？为什么？
91、标出下图 X 型坡口多层焊接合理的焊接次序（标数字 1，2，.） 92、比较铸铁焊接中采用的热焊法和冷焊法的异同。 93、下图所示的两种焊接结构中哪种比较合理？为什么？ 1） 2） 94、下图为油罐焊缝布置的两种方案，哪种比较合理？为什么？ 95、汽车刹车用压缩空气贮存罐（尺寸如图），用低碳钢板制造，筒壁 2mm，端盖 3mm，4 个管接头为标准件 M10，工作压力为 0.6MPa。试根据工件结构形状决定制造方法及焊缝位 置,请选择焊接方法、接头型式与焊接材料，并决定装配焊接次序。 96、如下图所示用埋弧焊焊大直径环缝时， 为什么焊丝和焊件中心线要偏离一定距离 a？如果焊丝在焊件中心线的右侧偏离而不 是左侧，焊接效果相同吗？为什么？
