导波场论 第二章规则波导理论(（1) 1
导波场论 第二章 规则波导理论(1) 1
规则波导理论内容 口2.1柱形波导系统中场的求解方法一 纵向场法 口2.2用位函数法求解波导中的电滋扬 ▣2.3电滋波波型的正交性 口2.4波的传播特性与功率流 口2.5波导的损耗 ▣2.6矩形波导、圆形波导 导波场论 2
规则波导理论内容 p 2.1 柱形波导系统中场的求解方法——纵向场法 p 2.2用位函数法求解波导中的电磁场 p 2.3电磁波波型的正交性 p 2.4波的传播特性与功率流 p 2.5波导的损耗 p 2.6矩形波导、圆形波导 导波场论 2

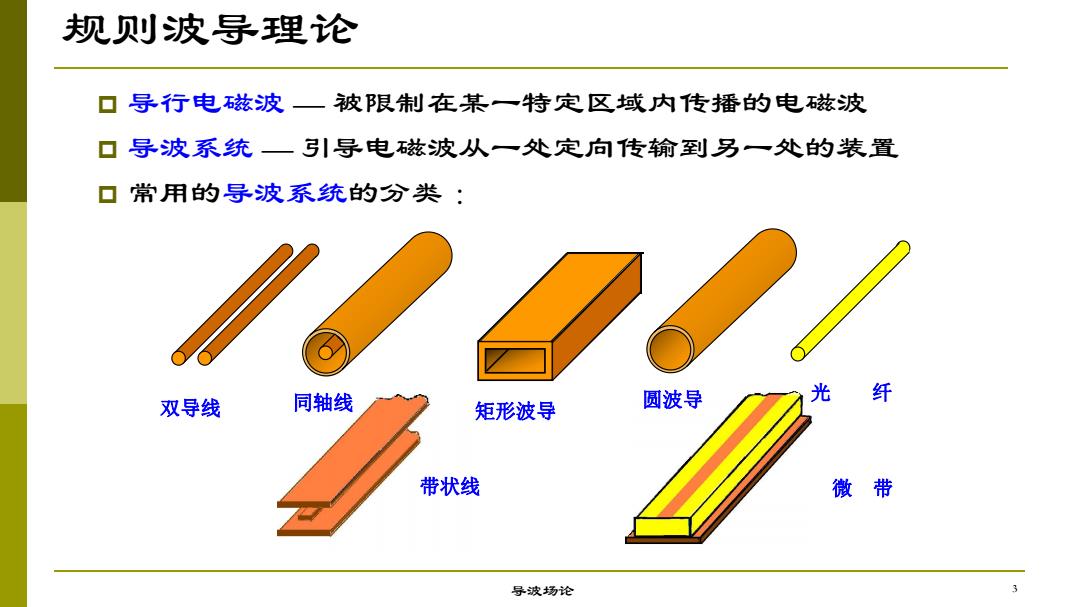

规则波导理论 导行电滋波一 被限制在某一特定区域内传播的电滋波 口导波系统一引导电滋波从一处定向传输到另一处的装置 口常用的导波系统的分类： 光 双导线 同轴线 圆波导 纤 矩形波导 带状线 微 带 导波场论 3
规则波导理论 p 导行电磁波 — 被限制在某一特定区域内传播的电磁波 p 导波系统 — 引导电磁波从一处定向传输到另一处的装置 p 常用的导波系统的分类 ： 带状线 微 带 导波场论 双导线 同轴线 矩形波导 圆波导 介质波导 光 纤 3
规则波导理论 口几种常用导波系统的主要特性 名称 波形 电磁屏蔽 使用波段 双导线 TEM波 差 >3m 同轴线 TEM波 好 >10cm 带状线 TEM波 差 厘米波 微带 准TEM波 差 厘米波 矩形波导 TE或TM波 好 厘米波、毫米波 圆波导 TE或TM波 好 厘米波、毫米波 光纤 TE或TM波 差 光波 导波场论 4
规则波导理论 p 几种常用导波系统的主要特性 导波场论 名 称 波 形 电磁屏蔽 使用波段 双导线 TEM波 差 > 3m 同轴线 TEM波 好 > 10cm 带状线 TEM波 差 厘米波 微 带 准TEM波 差 厘米波 矩形波导 TE或TM波 好 厘米波、毫米波 圆波导 TE或TM波 好 厘米波、毫米波 光 纤 TE或TM波 差 光波 4
为什么要用波导？ 口问题：为什么要用波导？双线传输不好么？ 口因为当其它人或物靠近双导线时会产生較大影响 。这说明：传输线与外界有能量交换，它带来的 直接问题是：能量损失和工作不稳定。究其原因 是开放造成的特点。需要封闭式的结构来降低损 耗和保持稳定。 ▣问题：那么能不能在封闭的空间传输电滋波呢？ 导波场论 5
为什么要用波导？ p 因为当其它人或物靠近双导线时会产生较大影响 。这说明：传输线与外界有能量交换，它带来的 直接问题是：能量损失和工作不稳定。究其原因 是开放造成的特点。需要封闭式的结构来降低损 耗和保持稳定。 导波场论 p 问题：为什么要用波导？双线传输不好么？ p 问题：那么能不能在封闭的空间传输电磁波呢？ 5
