引言 ▣本课程目的及必要性 建立导波场论分析处理方法 掌握导波的理论基础 能熟练应用知识去解决较为复杂结构特性分析的问题 对相关研究方向的指导和参考 器件设计与调试场分析天馈系统 口本人从事专业与本课程的关系 材料测试 器件测试 传输线及谐振腔内场分布 导波场论 3
引言 p 本课程目的及必要性 建立导波场论分析处理方法 掌握导波的理论基础 能熟练应用知识去解决较为复杂结构特性分析的问题 对相关研究方向的指导和参考 器件设计与调试 场分析 天馈系统 p 本人从事专业与本课程的关系 材料测试 器件测试 传输线及谐振腔内场分布 导波场论 3
本人的研究方向：1.材料透过率、反射率、屏蔽性能测试技术 自由空间法透过率测试 弓形法反射率测试 频率范围：2.0N110GHz 频率范围：1.0w40GHz 测试范围：0N-40dB 测试范围：0~-40dB 入射角度范围：0八45° 入射角度范围：0八60° 屏蔽性能测试 频率范围：0.03N400GHz 测试范围：0w-100dB 测试方法：GTEM、同轴、微带、屏蔽室

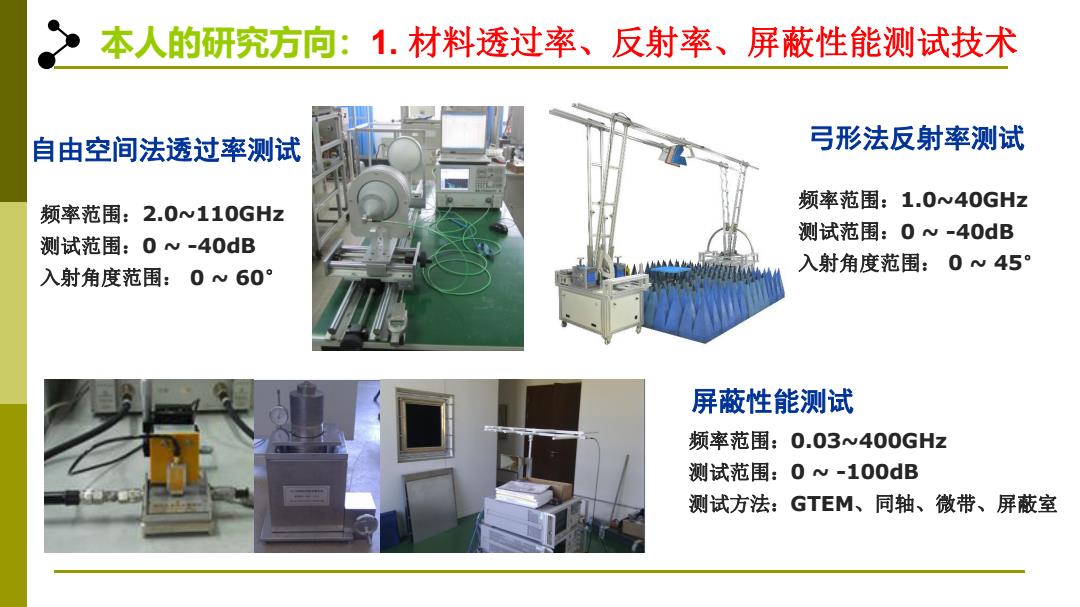

本人的研究方向：1. 材料透过率、反射率、屏蔽性能测试技术 自由空间法透过率测试 频率范围：2.0~110GHz 测试范围：0 ~ -40dB 入射角度范围： 0 ~ 60° 频率范围：1.0~40GHz 测试范围：0 ~ -40dB 入射角度范围： 0 ~ 45° 弓形法反射率测试 屏蔽性能测试 频率范围：0.03~400GHz 测试范围：0 ~ -100dB 测试方法：GTEM、同轴、微带、屏蔽室
研究方向 1.材料透过率、反射率、屏薇性能测试技术 便携式反射率近场测试 2GHz 4GHz 6GHz 8GHz 2GHz 4GHz 6GHz 需达反射车近场测试系统 尾 10GHz 12GHz 14GHz 16GHz 18GHz 10GHz 12GH2 14GHz 16GHz 18GHz E面 H面 0 平面波近场法 2 远场弓形法 4 -6 利用收发分置的小型化天线传感器，实 10 现近场条件下远场环境的模拟。结合去耦技 8-1 术和杂波抑制技术，实现雷达反射率近场条 6 123456789 十十十 18 一近场法 件下的快速测试，获得了和远场弓形法相比 马形法 10 2 81012 14 16 18 拟的精度 Frequency (GHz) 10 12 14 16 18 ency (GHz)
研究方向 1. 材料透过率、反射率、屏蔽性能测试技术 利用收发分置的小型化天线传感器，实 现近场条件下远场环境的模拟。结合去耦技 术和杂波抑制技术，实现雷达反射率近场条 件下的快速测试，获得了和远场弓形法相比 拟的精度。 便携式反射率近场测试
研究方向 1.材料透过率、反射率、屏薇性能测试技术 P波段垂直反射率测试(TEM腔法) 同轴接头 测试端面 同轴接头 电磁场分布 待测吸波样板 短路平板 短路平板 方形同轴具有比圆同轴更接近 于自由空间平面波的电磁场分布， 能更好地模拟自由空间，提高低频 段吸波材料反射率测试精度
研究方向 1. 材料透过率、反射率、屏蔽性能测试技术 P波段垂直反射率测试（TEM腔法) E H 方形同轴具有比圆同轴更接近 于自由空间平面波的电磁场分布， 能更好地模拟自由空间，提高低频 段吸波材料反射率测试精度。 测试端面 电磁场分布
