〔一)滚动轴承的主要类型、性能与特点（续） 圆锥滚 子轴承 30000 1.5-2.5 中 较大 a=109 -18° 可以同时承受径向载荷及轴 向载荷(30000型以径向载荷为 主，30000B型以轴向载荷为主)。 大锥角 外圈可分离，安装时可调整轴 圆锥滚 承的游隙。一般成对使用 子轴承 30000B 1.1≈2.1 中 很大 a=270 -30 推力球 51000 轴承 低 单 载荷 为了防止钢球与滚道之间的 滑动，工作时必须加有一定的轴 向载荷。高速时离心力大，钢球 与保持架磨损，发热严重，寿命 降低，故极限转速很低。轴线必 能承受 须与轴承座底面垂直，载荷必须 双向推力 令 双向的 与轴线重合，以保证钢球载荷的 52000 球轴承 糖到 I 均匀分配
（一）滚动轴承的主要类型、性能与特点（续）
of Ch 〔一)滚动轴承的主要类型、性能与特点（续） 表13-1（续） 基本额定 轴向 轴向 类型 极限转 简图 类型名称 结构代号 动载荷 承载 限位 性能和特点 代号 速比。 比0 能力 能力@ 主要承受径向截荷，也可同时 承受小的轴向载荷。当量摩擦 深沟球 60000 高 少量 I 系数最小。在高转速时，可用来 轴承 承受纯轴向载荷。工作中允许 内、外圈轴线偏斜量≤8'~16， 大量生产，价格最低 70000C 1.0-1.4 可以同时承受径向载荷及轴向 (a=15°) 载荷，也可以单独承受轴向载荷。 能在较高转速下正常工作。由于 角接触 70000AC 一个轴承只能承受单向的轴向 较大 球轴承 (a=25°) 1.01.3 力，因此，一般成对使用。承受轴 向载荷的能力与接触角α有关。 70000B 接触角大的，承受轴向载荷的能 1.0~1.2 更大 (a=40°) 力也高
（一）滚动轴承的主要类型、性能与特点（续）

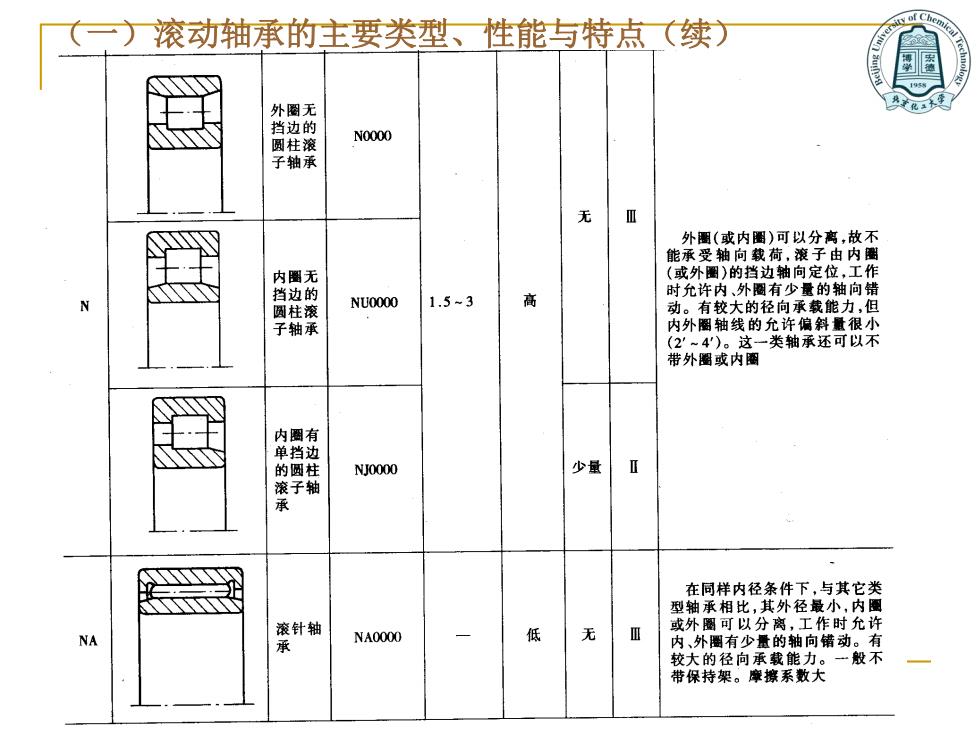

〔一)滚动轴承的主要类型、性能与特点（续） 外圈无 挡边的 圆柱滚 NO000 子轴承 无 外图（或内圈）可以分离，故不 能承受轴向载荷，滚子由内圈 内圈无 (或外圈)的挡边轴向定位，工作 时允许内、外圈有少量的轴向错 NU0000 1.5-3 高 动。有较大的径向承载能力，但 子轴承 内外圈轴线的允许偏斜量很小 (2'~4)。这一类轴承还可以不 带外圈或内图 内圈有 挡边 单的滚承 NJ0000 少量 子轴 在同样内径条件下，与其它类 型轴承相比，其外径最小，内圈 滚针轴 低 老 或外圈可以分离，工作时允许 NA0000 内、外圈有少量的轴向错动。有 较大的径向承载能力。一般不 带保持架。摩擦系数大
（一）滚动轴承的主要类型、性能与特点（续）
〔一)滚动轴承的主要类型、性能与特点（续） 表13-1（完） 基本额定 轴向 轴向 类型 1 极限转 简图 类型名称 结构代号 动载荷 代号 承载 限位 性能和特点 比0 速比 能力 能力⊙ 内部结构与深沟球轴承相同， 但外圈具有球形外表血，与轴术 座的凹球面相配能自动调心。 轴心线允许偏斜5°。内圈与轴 带顶丝 之间有间隙，用紧定螺钉、偏心 UC 外球面 UC000 中 少量 套或紧定套将轴承内圈固定在 球轴承 轴上 按结构还有带偏心套轴承 (UEL型、UE型)、带紧定套轴承 (UK型，UK+H型)、两端平头轴 承(UD型)等 注：①基本额定动载荷比：指同一尺寸系列（直径及宽度）各种类型和结构形式的轴承的基本额定动载荷与单列深沟球轴 承（推力轴承则与单向推力球轴承）的基本额定动载荷之比。 ②极限转速比：指同-一尺寸系列0级公差的各类轴承脂润滑时的极限转速与单列深沟球轴承脂润滑时极限转速之比。 高、中，低的意义为：高为单列深沟球轴承极限转速的90%~100%：中为单列深沟球轴承极限转速的60%~90%：低 为单列深沟球轴承极限转速的60%以下。 ③轴向限位能力：I为轴的双向轴向位移限制在轴承的轴向游隙范围以内：Ⅱ为限制轴的单向轴向位移：Ⅲ为不限制 轴的轴向位移
（一）滚动轴承的主要类型、性能与特点（续）
$13-2滚动轴承的主要类型及其代号（续） (二)滚动轴承的代号 滚动轴承代号由基本代号、前置代号和后置 代号组成，用字母和数字等表示。轴承代号的 构成见表13-2。 表13-2滚动轴承代号的构成 前置代号 基 本代号 后 置代 号 五 四 三 尺寸系列 轴承分部件代号 代 号 类型代号 内部结构代号 内 径代 号 度系列代号 直径系列代号 密封与防尘结构代号 保持架及其材料代号 特殊轴承材料代号 公差等级代号 游隙代号 多轴承配置代号 它什号 注：基本代号下面的一至五表示代号自右向左的位置序数
(二)滚动轴承的代号 ◼ 滚动轴承代号由基本代号、前置代号和后置 代号组成，用字母和数字等表示。轴承代号的 构成见表13—2。 §13—2 滚动轴承的主要类型及其代号（续）
