ol C ■§13一1概述（续） 轴承的内、外圈和滚动体，一般是用轴承铬 钢制造的，热处理后硬度一般不低于60HRC。由 于一般轴承的这些元件都经过150℃的回火处理， 所以通常当轴承的工作温度不高于120℃时，元 件的硬度不会下降。 当滚动体是圆柱滚子或滚针时，在某些情况 下，可以没有内圈、外圈或保持架，这时的轴颈 或轴承座就要起到内圈或外圈的作用，因而工作 表面应具备相应的硬度和粗糙度
◼ 轴承的内、外圈和滚动体，一般是用轴承铬 钢制造的，热处理后硬度一般不低于60HRC。由 于一般轴承的这些元件都经过150℃的回火处理， 所以通常当轴承的工作温度不高于120 ℃时，元 件的硬度不会下降。 ◼ 当滚动体是圆柱滚子或滚针时，在某些情况 下，可以没有内圈、外圈或保持架，这时的轴颈 或轴承座就要起到内圈或外圈的作用，因而工作 表面应具备相应的硬度和粗糙度。 ◼§13—1 概 述（续）
§13-2 滚动轴承的主要类型及其代号 (一)滚动轴承的主要类型、性能与特点 按轴承用于承受的外载荷不同来分类：向心轴承、推力轴承 和向心推力轴承三大类。主要承受径向载荷F的轴承叫做向心 轴承，其中有几种类型还可以承受不大的轴向载荷；只能承受 轴向载荷Fa的轴承叫做推力轴承，轴承中与轴颈紧套在一起的 叫轴圈，与机座相联的叫座圈；能同时承受径向载荷和轴向载 荷的轴承叫做向心推力轴承。 座圈 轴图 a)向心轴承 b)推力轴承 c)向心推力轴承 图13-3不同类型的轴承的承载情况
§13—2 滚动轴承的主要类型及其代号 ◼ （一）滚动轴承的主要类型、性能与特点 ◼ 按轴承用于承受的外载荷不同来分类：向心轴承、推力轴承 和向心推力轴承三大类。主要承受径向载荷Fr的轴承叫做向心 轴承，其中有几种类型还可以承受不大的轴向载荷；只能承受 轴向载荷Fa的轴承叫做推力轴承，轴承中与轴颈紧套在一起的 叫轴圈，与机座相联的叫座圈；能同时承受径向载荷和轴向载 荷的轴承叫做向心推力轴承
o C (一)滚动轴承的主要类型、性能与特点（续） ■向心推力轴承的滚动 体与外圈滚道接触点 (线)处的法线N-N与 半径方向的夹角α叫 做轴承的接触角。轴 承实际所承受的径向 载荷Fr与轴向载荷Fa的 合力与半径方向的夹 角B,则叫做载荷角。 c)向心推力轴承
（一）滚动轴承的主要类型、性能与特点（续） ◼ 向心推力轴承的滚动 体与外圈滚道接触点 （线）处的法线N—N与 半径方向的夹角α叫 做轴承的接触角。轴 承实际所承受的径向 载荷Fr与轴向载荷Fa的 合力与半径方向的夹 角β，则叫做载荷角

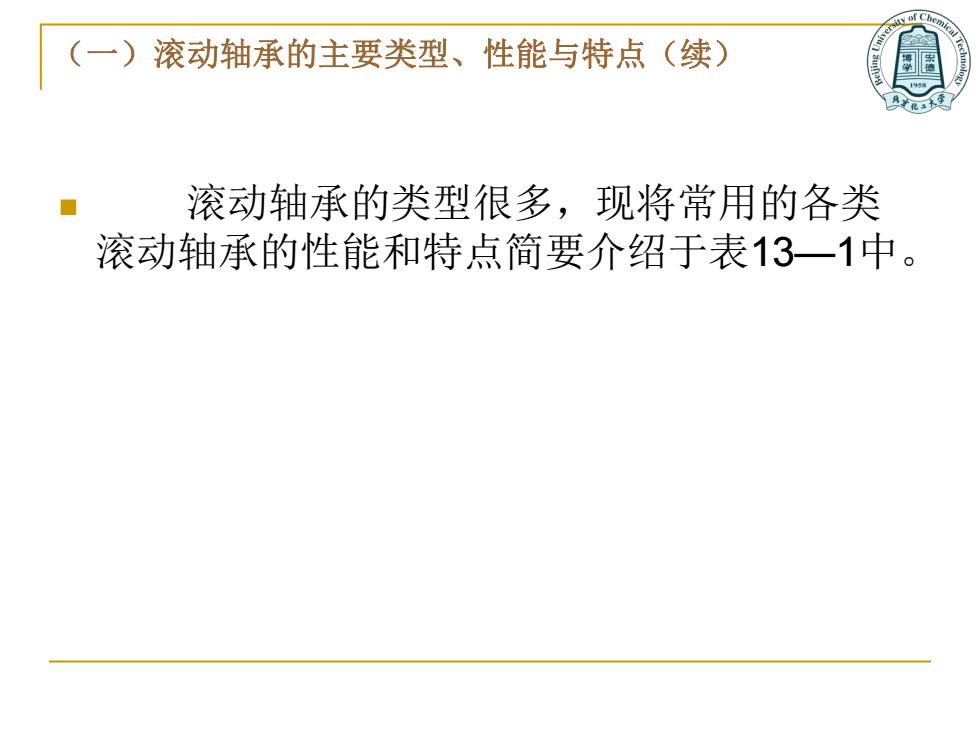

(一)滚动轴承的主要类型、性能与特点（续） 滚动轴承的类型很多，现将常用的各类 滚动轴承的性能和特点简要介绍于表13一1中
◼ 滚动轴承的类型很多，现将常用的各类 滚动轴承的性能和特点简要介绍于表13—1中。 （一）滚动轴承的主要类型、性能与特点（续）
(一)滚动轴承的主要类型、性能与特点（续） y of 表13-1常用滚动轴承的类型、主要性能和特点 基本额定 轴向 轴向 类型 极限转 简图 类型名称 结构代号 动载荷 速比@ 承载 限位 性能和特点 代号 比D 能力 能力⊙ 因为外圈滚道表面是以轴季 中点为中心的球面，故能自动调 调心球 10000 0.6-0.9 中 少量 I 心，允许内图（轴）对外圈（外壳： 轴承 轴线偏斜最≤2°~3°。一般不宜 承受纯轴向载荷 性能、特点与调心球轴承相 调心滚 同，但具有较大的径向承载能力， 20000 1.84 低 少量 I 子轴承 允许内圈对外围轴线偏斜量 ≤1.5°~2.50 用于承受以轴向载荷为主的轴 向、径向联合载荷，但径向载荷不 得超过轴向载荷的55%。运转 推力调 中滚动体受离心力矩作用，滚动 心滚子 29000 1.6-2.5 低 很大 体与滚道间产生滑动，并导致轴 轴承 圈与座圈分离。为保证正常工 作，器施加一定轴向预载荷。允 许轴圈对座图轴线偏斜量≤1.5 2.50
（一）滚动轴承的主要类型、性能与特点（续）
