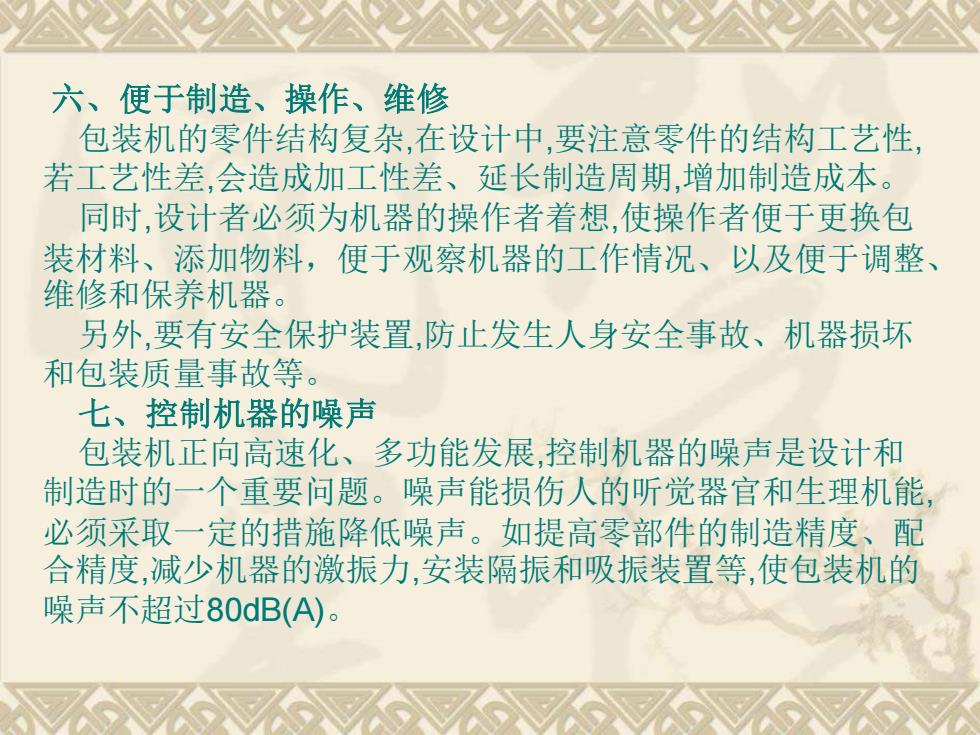

六、便于制造、操作、维修 包装机的零件结构复杂,在设计中,要注意零件的结构工艺性, 若工艺性差,会造成加工性差、延长制造周期,增加制造成本。 同时,设计者必须为机器的操作者着想,使操作者便于更换包 装材料、添加物料，便于观察机器的工作情况、以及便于调整、 维修和保养机器。 另外,要有安全保护装置,防止发生人身安全事故、机器损坏 和包装质量事故等。 七、控制机器的噪声 包装机正向高速化、多功能发展,控制机器的噪声是设计和 制造时的一个重要问题。噪声能损伤人的听觉器官和生理机能, 必须采取一定的措施降低噪声。如提高零部件的制造精度、配 合精度,减少机器的激振力,安装隔振和吸振装置等,使包装机的 噪声不超过80dB(A)
六、便于制造、操作、维修 包装机的零件结构复杂,在设计中,要注意零件的结构工艺性, 若工艺性差,会造成加工性差、延长制造周期,增加制造成本。 同时,设计者必须为机器的操作者着想,使操作者便于更换包 装材料、添加物料，便于观察机器的工作情况、以及便于调整、 维修和保养机器。 另外,要有安全保护装置,防止发生人身安全事故、机器损坏 和包装质量事故等。 七、控制机器的噪声 包装机正向高速化、多功能发展,控制机器的噪声是设计和 制造时的一个重要问题。噪声能损伤人的听觉器官和生理机能, 必须采取一定的措施降低噪声。如提高零部件的制造精度、配 合精度,减少机器的激振力,安装隔振和吸振装置等,使包装机的 噪声不超过80dB(A)
八、提高包装机的工作质量 包装机的工作质量是以物料被包装后的成品质量来衡量的,一 般用被包装成品的正品率表示。正品率是表示在一段时间内,被 包装物料的总数与其中包装质量合格的数量之比；废品是指包 装物料或材料损伤、物料外露、空包及计量不准确等。包装机 的工作质量高,能直接提高包装机的生产效率、降低产品成本,所 以设计机器时应给予极大的重视。 九、外形美观 包装机的外形要美观、色调要和谐、人机关系要合理,这样能 够提高机器在销售中的竞争力,又有利于操作工人的生产活动。 因此,设计时应使包装机的外形美观、尺寸比例协调、颜色美观 大方。使操作者喜欢机器、有较高的工作情绪和安全感,以利于 提高生产效率
八、提高包装机的工作质量 包装机的工作质量是以物料被包装后的成品质量来衡量的,一 般用被包装成品的正品率表示。正品率是表示在一段时间内,被 包装物料的总数与其中包装质量合格的数量之比；废品是指包 装物料或材料损伤、物料外露、空包及计量不准确等。包装机 的工作质量高,能直接提高包装机的生产效率、降低产品成本,所 以设计机器时应给予极大的重视。 九、外形美观 包装机的外形要美观、色调要和谐、人机关系要合理,这样能 够提高机器在销售中的竞争力,又有利于操作工人的生产活动。 因此,设计时应使包装机的外形美观、尺寸比例协调、颜色美观 大方。使操作者喜欢机器、有较高的工作情绪和安全感,以利于 提高生产效率

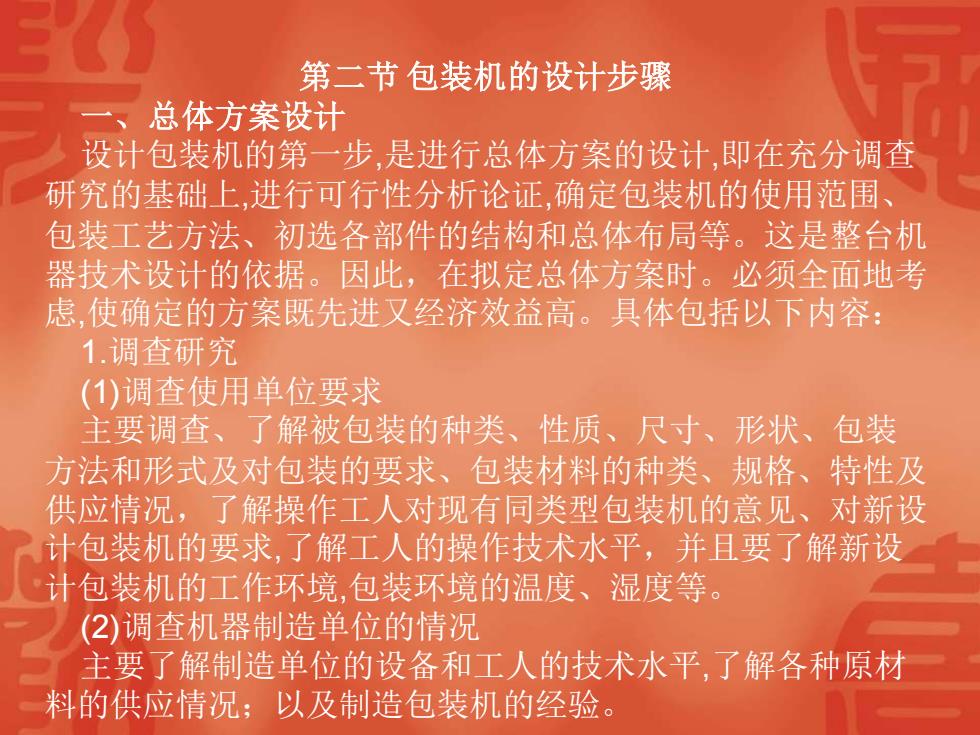

第二节 包装机的设计步骤 一、总体方案设计 设计包装机的第一步,是进行总体方案的设计,即在充分调查 研究的基础上,进行可行性分析论证,确定包装机的使用范围、 包装工艺方法、初选各部件的结构和总体布局等。这是整台机 器技术设计的依据。因此，在拟定总体方案时。必须全面地考 虑,使确定的方案既先进又经济效益高。具体包括以下内容： 1.调查研究 (1)调查使用单位要求 主要调查、了解被包装的种类、性质、尺寸、形状、包装 方法和形式及对包装的要求、包装材料的种类、规格、特性及 供应情况，了解操作工人对现有同类型包装机的意见、对新设 计包装机的要求,了解工人的操作技术水平，并且要了解新设 计包装机的工作环境,包装环境的温度、湿度等。 (2)调查机器制造单位的情况 主要了解制造单位的设备和工人的技术水平,了解各种原材 料的供应情况；以及制造包装机的经验
第二节 包装机的设计步骤 一、总体方案设计 设计包装机的第一步,是进行总体方案的设计,即在充分调查 研究的基础上,进行可行性分析论证,确定包装机的使用范围、 包装工艺方法、初选各部件的结构和总体布局等。这是整台机 器技术设计的依据。因此，在拟定总体方案时。必须全面地考 虑,使确定的方案既先进又经济效益高。具体包括以下内容： 1.调查研究 (1)调查使用单位要求 主要调查、了解被包装的种类、性质、尺寸、形状、包装 方法和形式及对包装的要求、包装材料的种类、规格、特性及 供应情况，了解操作工人对现有同类型包装机的意见、对新设 计包装机的要求,了解工人的操作技术水平，并且要了解新设 计包装机的工作环境,包装环境的温度、湿度等。 (2)调查机器制造单位的情况 主要了解制造单位的设备和工人的技术水平,了解各种原材 料的供应情况；以及制造包装机的经验

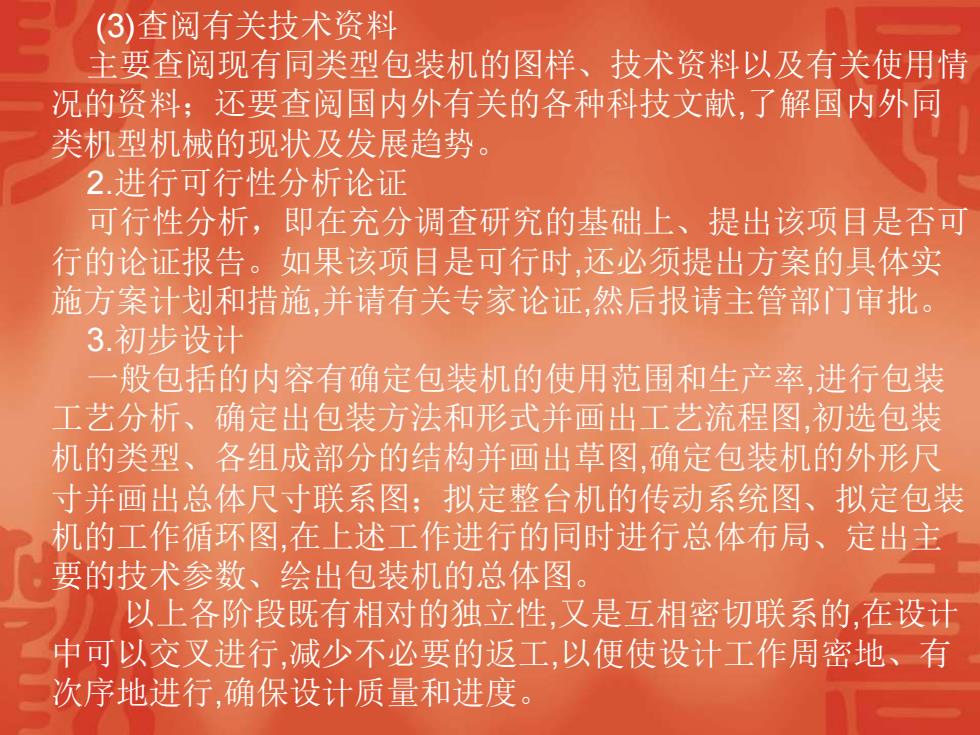

(3)查阅有关技术资料 主要查阅现有同类型包装机的图样、技术资料以及有关使用情 况的资料；还要查阅国内外有关的各种科技文献,了解国内外同 类机型机械的现状及发展趋势。 2.进行可行性分析论证 可行性分析，即在充分调查研究的基础上、提出该项目是否可 行的论证报告。如果该项目是可行时,还必须提出方案的具体实 施方案计划和措施,并请有关专家论证,然后报请主管部门审批。 3.初步设计 一般包括的内容有确定包装机的使用范围和生产率,进行包装 工艺分析、确定出包装方法和形式并画出工艺流程图,初选包装 机的类型、各组成部分的结构并画出草图,确定包装机的外形尺 寸并画出总体尺寸联系图；拟定整台机的传动系统图、拟定包装 机的工作循环图,在上述工作进行的同时进行总体布局、定出主 要的技术参数、绘出包装机的总体图。 以上各阶段既有相对的独立性,又是互相密切联系的,在设计 中可以交叉进行,减少不必要的返工,以便使设计工作周密地、有 次序地进行,确保设计质量和进度
(3)查阅有关技术资料 主要查阅现有同类型包装机的图样、技术资料以及有关使用情 况的资料；还要查阅国内外有关的各种科技文献,了解国内外同 类机型机械的现状及发展趋势。 2.进行可行性分析论证 可行性分析，即在充分调查研究的基础上、提出该项目是否可 行的论证报告。如果该项目是可行时,还必须提出方案的具体实 施方案计划和措施,并请有关专家论证,然后报请主管部门审批。 3.初步设计 一般包括的内容有确定包装机的使用范围和生产率,进行包装 工艺分析、确定出包装方法和形式并画出工艺流程图,初选包装 机的类型、各组成部分的结构并画出草图,确定包装机的外形尺 寸并画出总体尺寸联系图；拟定整台机的传动系统图、拟定包装 机的工作循环图,在上述工作进行的同时进行总体布局、定出主 要的技术参数、绘出包装机的总体图。 以上各阶段既有相对的独立性,又是互相密切联系的,在设计 中可以交叉进行,减少不必要的返工,以便使设计工作周密地、有 次序地进行,确保设计质量和进度
二、技术设计 1.设计计算 根据包装机总体方案,对包装机组成部分进行运动设计计 算、结构设计、动力计算、同时,对有的零件要进行强度和 刚度校核,并且要绘制出各部件的装配图,专用零件图和通用 件的补充加工图。 2.编写技术文件 (1)设计计算说明书 它包括总体方案设计、零部件的运动计算、结构设计、 动力设计、有关零件的强度和刚度校核等内容.同时,要对整 机进行经济效益分析。 (2)使用说明书 它包括包装机的技术性能、各部件构造说明,包装机的安 装、调试、润滑方式,常见故障的排除方法,易损零件列表和 图样、电气设备表,以及包装机的运输方法和验收标准,有时 要编制各种通用件、标准件名细表
二、技术设计 1.设计计算 根据包装机总体方案,对包装机组成部分进行运动设计计 算、结构设计、动力计算、同时,对有的零件要进行强度和 刚度校核,并且要绘制出各部件的装配图,专用零件图和通用 件的补充加工图。 2.编写技术文件 (1)设计计算说明书 它包括总体方案设计、零部件的运动计算、结构设计、 动力设计、有关零件的强度和刚度校核等内容.同时,要对整 机进行经济效益分析。 (2)使用说明书 它包括包装机的技术性能、各部件构造说明,包装机的安 装、调试、润滑方式,常见故障的排除方法,易损零件列表和 图样、电气设备表,以及包装机的运输方法和验收标准,有时 要编制各种通用件、标准件名细表
