0.1液压传动的工作原理 ■压力和流量是液压传动中的两个最基本的 参数 1-手柄2-小液压缸3、4-单向 阀5-油箱6-截止阀7-大液 压缸 3图4 目■■■■■圭星

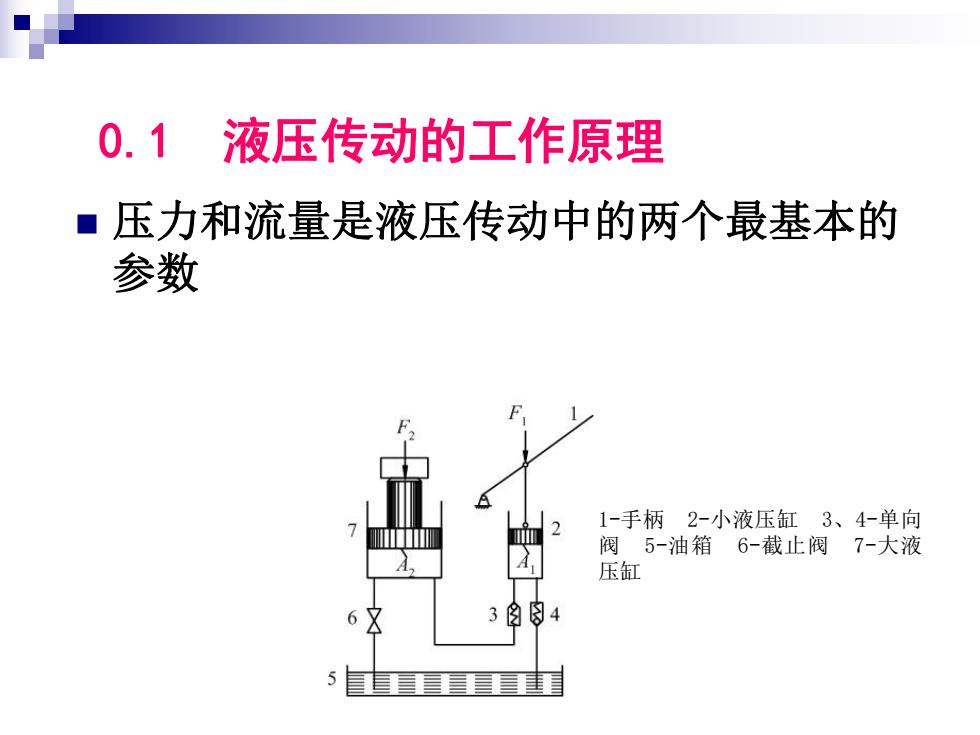

0.1 液压传动的工作原理 n 压力和流量是液压传动中的两个最基本的 参数 1-手柄 2-小液压缸 3、4-单向 阀 5-油箱 6-截止阀 7-大液 压缸
0.2 液压传动系统组成 工作原理是： 液压泵3吸油腔产生真空，油箱1的油液 在大气压作用下，经过过滤器2进入液压家吸 油腔，并经液压泵输出进入压力油路。 当换向阀5阀芯处于图示右端位置时， 压力油经阀4、，阀5和管道9进入液压缸7的左 推动活塞向右运动。，液压缸右腔的油液 经管道6、阀5和管道10流回油箱。 若换向阀阀芯处于左端位置，液压缸活 塞就反向运动。 若换向阀阀芯停在中间位置，压力油不 能进入液压缸，液压缸活塞就停止不动。 改变节流阀4的开口，可以改变进入液 压缸的流量，从而可以控制液压缸活塞的运 动速度。在这种情况下，液压泵排除的多余 油液，经溢流阀11和管道12流回油箱
0.2 液压传动系统组成 工作原理是： 液压泵3吸油腔产生真空，油箱1的油液 在大气压作用下，经过过滤器2进入液压泵吸 油腔，并经液压泵输出进入压力油路。 当换向阀5阀芯处于图示右端位置时， 压力油经阀4、阀5和管道9进入液压缸7 的左 腔，推动活塞向右运动。液压缸右腔的油液 经管道6、阀5和管道10流回油箱。 若换向阀阀芯处于左端位置，液压缸活 塞就反向运动。 若换向阀阀芯停在中间位置，压力油不 能进入液压缸，液压缸活塞就停止不动。 改变节流阀4的开口，可以改变进入液 压缸的流量，从而可以控制液压缸活塞的运 动速度。在这种情况下，液压泵排除的多余 油液，经溢流阀11和管道12流回油箱
