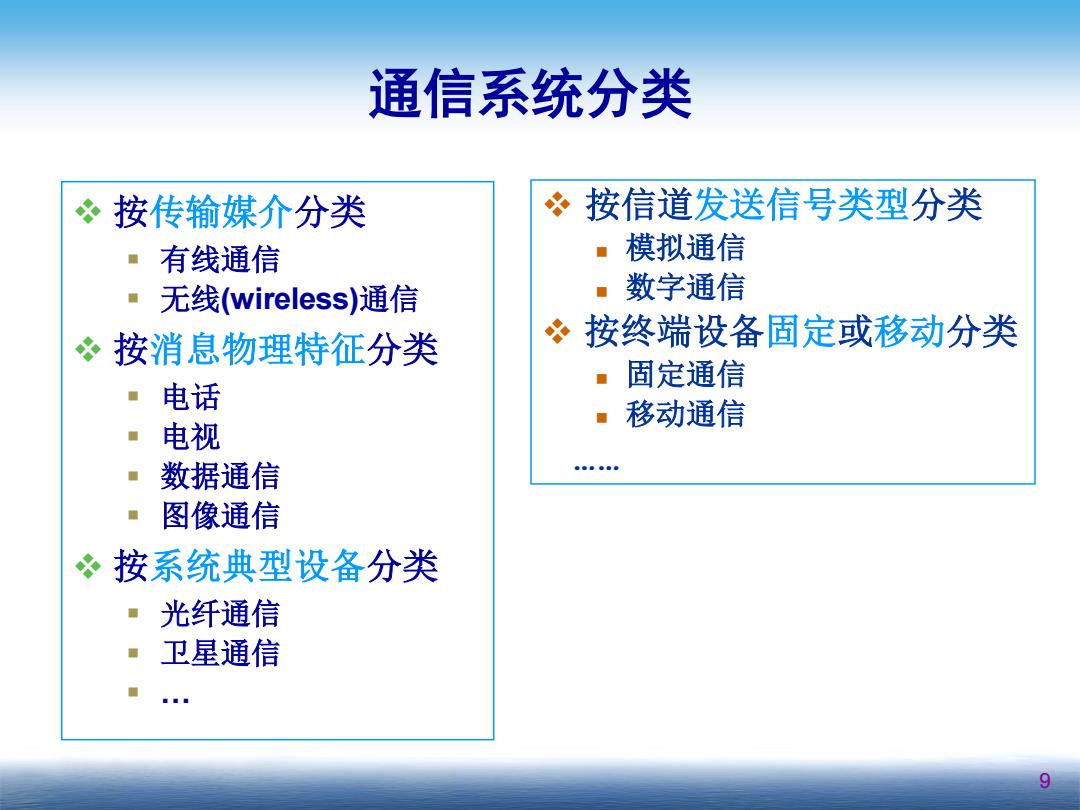

通信系统分类 。按传输媒介分类 按信道发送信号类型分类 有线通信 。模拟通信 无线(wireless)通信 ·数字通信 ?按消息物理特征分类 ?按终端设备固定或移动分类 。固定通信 电话 ·移动通信 电视 ·数据通信 最海●●海 图像通信 。按系统典型设备分类 光纤通信 卫星通信 a
9 通信系统分类 按传输媒介分类 有线通信 无线(wireless)通信 按消息物理特征分类 电话 电视 数据通信 图像通信 按系统典型设备分类 光纤通信 卫星通信 … 按信道发送信号类型分类 模拟通信 数字通信 按终端设备固定或移动分类 固定通信 移动通信 ……
模拟通信和数字通信模型 Analog Communication System 信道中传送的是Analog Signals x(t) s(t) r(t) x'() Source Modulation Channel Demodulation Sink n(t) Noise 10
10 模拟通信和数字通信模型 Analog Communication System 信道中传送的是Analog Signals Source Modulation Channel Demodulation Sink Noise x(t) s(t) n(t) r(t) x´(t)
模拟通信信号变换过程 >Source:信息信号x(t) (模拟基带信号) >Modulation:信息信号x(t)→发送信号s(t) ·连续波模拟调制 ·脉冲序列模拟调制 > Channel:噪声n(t),接收信号r(t)=s(t)+n(t) >Demodulation:恢复信息信号x(t)≈x(t) >Sink:信息信号x'(t) 11
11 模拟通信信号变换过程 Source: 信息信号 x(t) （模拟基带信号） Modulation: 信息信号 x(t) → 发送信号s(t) 连续波模拟调制 脉冲序列模拟调制 Channel: 噪声n(t)，接收信号 r(t) = s(t)+n(t) Demodulation: 恢复信息信号 x’ (t) ≈ x(t) Sink: 信息信号x’ (t)
数字通信系统 冬信道中传送的是Digital Signals x() Source 9s(t) Source Channel 9c(t) Modulation encode encode s() Synchronization Channel Noise n(t) r() x() 9s'(t) 9c') Sink Source Channel De- decode decode modulation 12
12 数字通信系统 信道中传送的是 Digital Signals Sink Source encode Channel encode Modulation Synchronization Channel Noise Source x(t) gc(t) s(t) n(t) r(t) x’ (t) Channel decode Source decode Demodulation gs(t) gs ’ (t) gc ’ (t)
数字通信信号变换过程 > Source:x(t) (模拟基带信号) > Source encode:x(t)->g(t) (数字基带信号) > Channel encode:gs(t)→gc(t)（编码基带信号) > Modulation:g(t)->s(t) (频带信号) 连续波数字调制 ·脉冲序列数字调制 > Channel:n(t),r(t)=s(t)+n(t)(接收信号) 13
13 Source: x(t) （模拟基带信号） Source encode: x(t) → gs(t) （数字基带信号） Channel encode: gs(t) → gc(t) （编码基带信号） Modulation: gc(t) → s(t) （频带信号） 连续波数字调制 脉冲序列数字调制 Channel: n(t), r(t) = s(t)+n(t) （接收信号） 数字通信信号变换过程
