普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 力东大 8.1机械工程图概述 8.1.2 机械工程图样 大零件图： 主要反映单个零件的结构形状、尺寸、 材料、加工制造、检验所需要的全部技术要 求等信息图样，是指导加工、检验的依据。 6
6 ★ 零件图： 主要反映单个零件的结构形状、尺寸、 材料、加工制造、检验所需要的全部技术要 求等信息图样，是指导加工、检验的依据。 8.1.2 机械工程图样 8.1 机械工程图概述
普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 p本开王大军 8.1机械工程图概述 8.1.2机械图样在机械产品中的作用 任何机械产品的设计、制造、安装、调试、使用、 维护，乃至技术革新、发明创造都离不开机械图样。 ★机械产品的从规划到销售的过程。 ()产品问题的提出与认识：（市场调研、可行性分 析、确定任务) (2)初步设计方案：（列出各种方案、画出草图、形 成概念设计、提出新方法和注意点、进行方案评审) (3)对初步设计方案进行分析确定设计方案：（功能 分析、原理设计、运动及动力设计、确定设计方案)
7 ★ 机械产品的从规划到销售的过程。 ⑴ 产品问题的提出与认识：（市场调研、可行性分 析、确定任务） ⑵初步设计方案：（列出各种方案、画出草图、形 成概念设计、提出新方法和注意点、进行方案评审） ⑶对初步设计方案进行分析确定设计方案：（功能 分析、原理设计、运动及动力设计、确定设计方案） 任何机械产品的设计、制造、安装、调试、使用、 维护，乃至技术革新、发明创造都离不开机械图样。 8.1.2 机械图样在机械产品中的作用 8.1 机械工程图概述

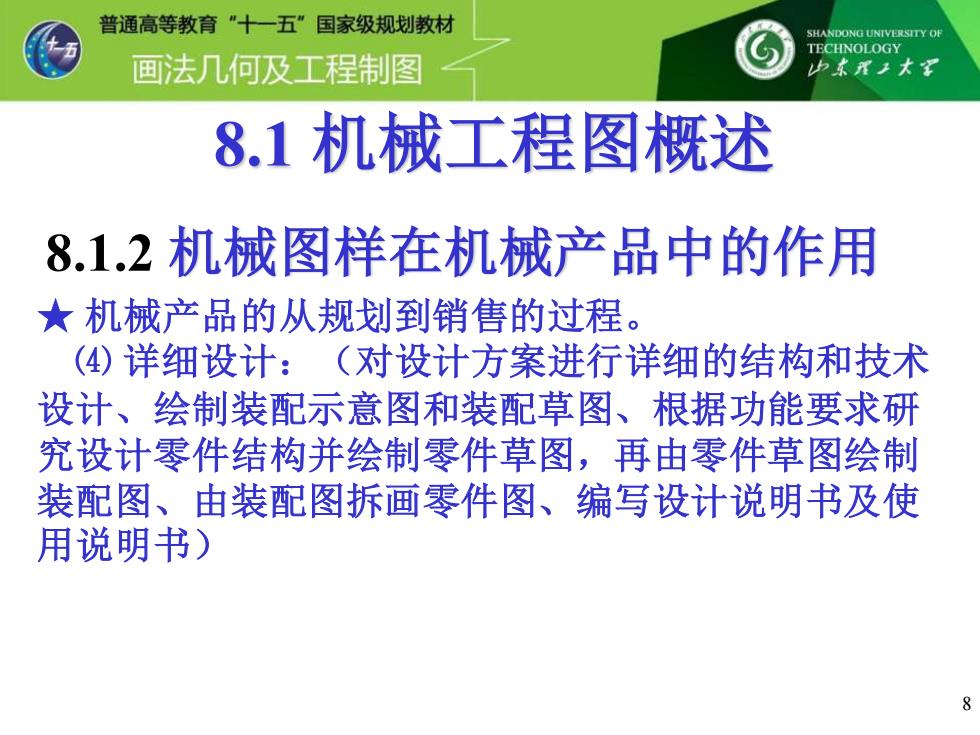

普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 力本理大图 8.1机械工程图概述 8.1.2机械图样在机械产品中的作用 ★机械产品的从规划到销售的过程。 (4)详细设计：（对设计方案进行详细的结构和技术 设计、绘制装配示意图和装配草图、根据功能要求研 究设计零件结构并绘制零件草图，再由零件草图绘制 装配图、由装配图拆画零件图、编写设计说明书及使 用说明书)
8 ★ 机械产品的从规划到销售的过程。 ⑷ 详细设计：（对设计方案进行详细的结构和技术 设计、绘制装配示意图和装配草图、根据功能要求研 究设计零件结构并绘制零件草图，再由零件草图绘制 装配图、由装配图拆画零件图、编写设计说明书及使 用说明书） 8.1.2 机械图样在机械产品中的作用 8.1 机械工程图概述
普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 p本开王大军 8.1机械工程图概述 8.1.2机械图样在机械产品中的作用 ★机械产品的从规划到销售的过程。 (⑤)加工制造：（工艺设计、夹具设计、加工制造零 件、检验零件、按装配工艺和技术要求进行装配、调 试、样机鉴定、改进完善方案、小批量生产、投入试 用、信息反馈、完善定型、决策、批量生产) (6)销售：（进一步完善设计方案)
9 ★ 机械产品的从规划到销售的过程。 ⑸ 加工制造：（工艺设计、夹具设计、加工制造零 件、检验零件、按装配工艺和技术要求进行装配、调 试、样机鉴定、改进完善方案、小批量生产、投入试 用、信息反馈、完善定型、决策、批量生产） ⑹ 销售：（进一步完善设计方案） 8.1.2 机械图样在机械产品中的作用 8.1 机械工程图概述
普通高等教育”十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 中本X上大军 8.1机械工程图概述 8.1.2机械图样在机械产品中的作用 ★机械工程图样是技术人员的工程思维、创新设计 的载体，最终成果的体现，是产品制造、检验、装 配的主要技术依据；是组织生产的重要技术文件； 也是法律纠纷的证据。 10
10 ★ 机械工程图样是技术人员的工程思维、创新设计 的载体，最终成果的体现，是产品制造、检验、装 配的主要技术依据；是组织生产的重要技术文件； 也是法律纠纷的证据。 8.1.2 机械图样在机械产品中的作用 8.1 机械工程图概述
