程序升压 10 15 5 10 t/min h如m a)等压 (b)程序并压 图 程序升压对SFC分离改善的效应 实验条件：柱DB-1;流动相：CO;湿度：0C；检测器：FD 样品：】一胆笛辛酸附 2一胆图癸酸霜 3一胆甾月桂酸酵 4一胆甾十四碳烷酸胎 5一胆笛十六碳烷酸酿 6一胆倒十八碳烷酸酯
程 序 升 压
0.080 HPLC与SFC 0.070 比较 HPLC 0.060 0.050 uI/H 0.040 0.030 SFC 0.020 0.010 3 0.000 0 0.2 0.40.60.81.012 u/cm.s-1 图 HPLC与SFC的H-u 关系曲线比较
HPLC与SFC 比较

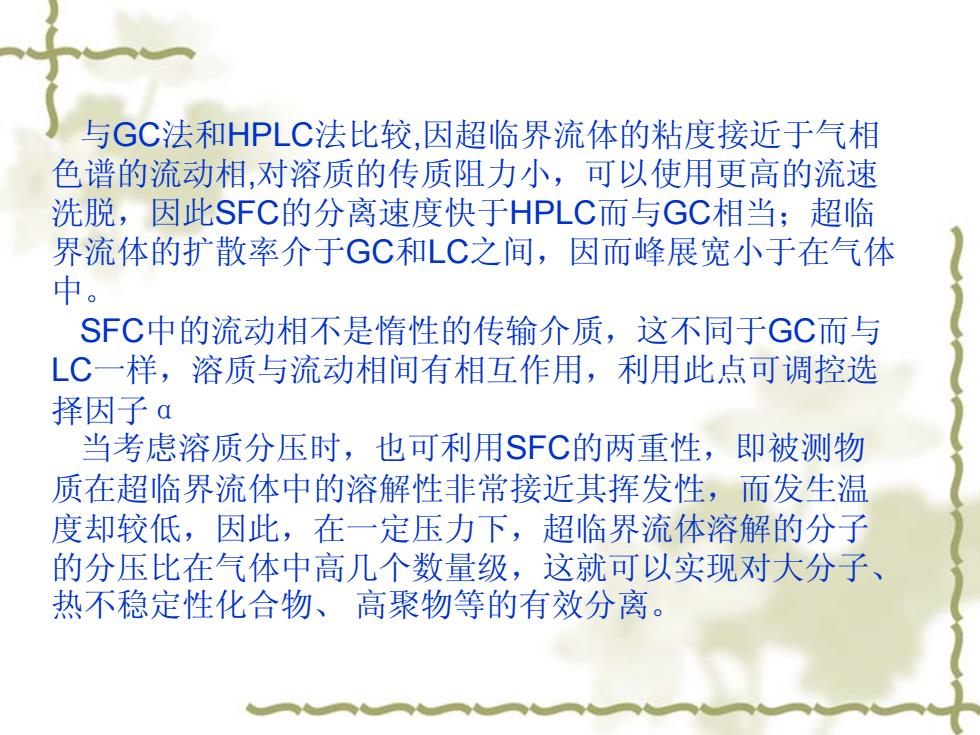

与GC法和HPLC法比较，因超临界流体的粘度接近于气相 色谱的流动相，对溶质的传质阻力小，可以使用更高的流速 洗脱，因此SFC的分离速度快于HPLC而与GC相当；超临 界流体的扩散率介于GC和LC之间，因而峰展宽小于在气体 中。 SFC中的流动相不是惰性的传输介质，这不同于GC而与 LC一样，溶质与流动相间有相互作用，利用此点可调控选 择因子a 当考虑溶质分压时，也可利用SFC的两重性，即被测物 质在超临界流体中的溶解性非常接近其挥发性，而发生温 度却较低，因此，在一定压力下，超临界流体溶解的分子 的分压比在气体中高几个数量级，这就可以实现对大分子、 热不稳定性化合物、高聚物等的有效分离
与GC法和HPLC法比较,因超临界流体的粘度接近于气相 色谱的流动相,对溶质的传质阻力小，可以使用更高的流速 洗脱，因此SFC的分离速度快于HPLC而与GC相当；超临 界流体的扩散率介于GC 和LC之间，因而峰展宽小于在气体 中。 SFC中的流动相不是惰性的传输介质，这不同于GC而与 LC一样，溶质与流动相间有相互作用，利用此点可调控选 择因子α 当考虑溶质分压时，也可利用SFC的两重性，即被测物 质在超临界流体中的溶解性非常接近其挥发性，而发生温 度却较低，因此，在一定压力下，超临界流体溶解的分子 的分压比在气体中高几个数量级，这就可以实现对大分子、 热不稳定性化合物、 高聚物等的有效分离
超临界流体色谱仪的结构与流程 instrument structure and the general process of 结构流程 炉 出口 样品进样阀 限流器 门柱 注射泵 检测器 压力/密度 温度 控制 数据 电位计 控制 微处理机 数据 键盘 屏幕 图 超临界流体色谱仪流程图
二、超临界流体色谱仪的结构与流程 instrument structure and the general process of SFC 1.结构流程

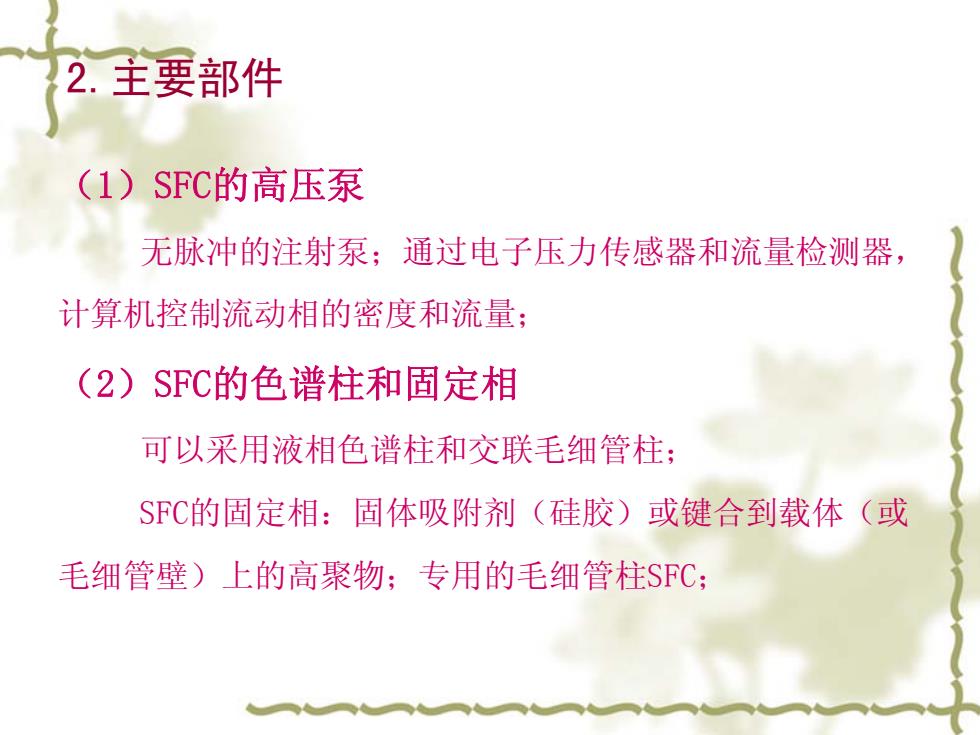

2.主要部件 (1)SFC的高压泵 无脉冲的注射泵；通过电子压力传感器和流量检测器， 计算机控制流动相的密度和流量： (2)SFC的色谱柱和固定相 可以采用液相色谱柱和交联毛细管柱； SFC的固定相：固体吸附剂（硅胶）或键合到载体（或 毛细管壁)上的高聚物；专用的毛细管柱SFC:
2.主要部件 （1）SFC的高压泵 无脉冲的注射泵；通过电子压力传感器和流量检测器， 计算机控制流动相的密度和流量； （2）SFC的色谱柱和固定相 可以采用液相色谱柱和交联毛细管柱； SFC的固定相：固体吸附剂（硅胶）或键合到载体（或 毛细管壁）上的高聚物；专用的毛细管柱SFC；
