风 《给水排水管网系统（第四版》教学课件 米国建统上业血燕社 第1部分 给水管网的技术管理 给水管网的日常养护管理工作包括： (1).建立技术档案； (2).检漏和修漏； (3).水管清垢和防腐蚀； (4).用户接管的安装、清洗和防冰冻； (5).管网事故抢修； (6).检修阀门、消火栓、流量计和水表等； (7).管网运行参数实时监测

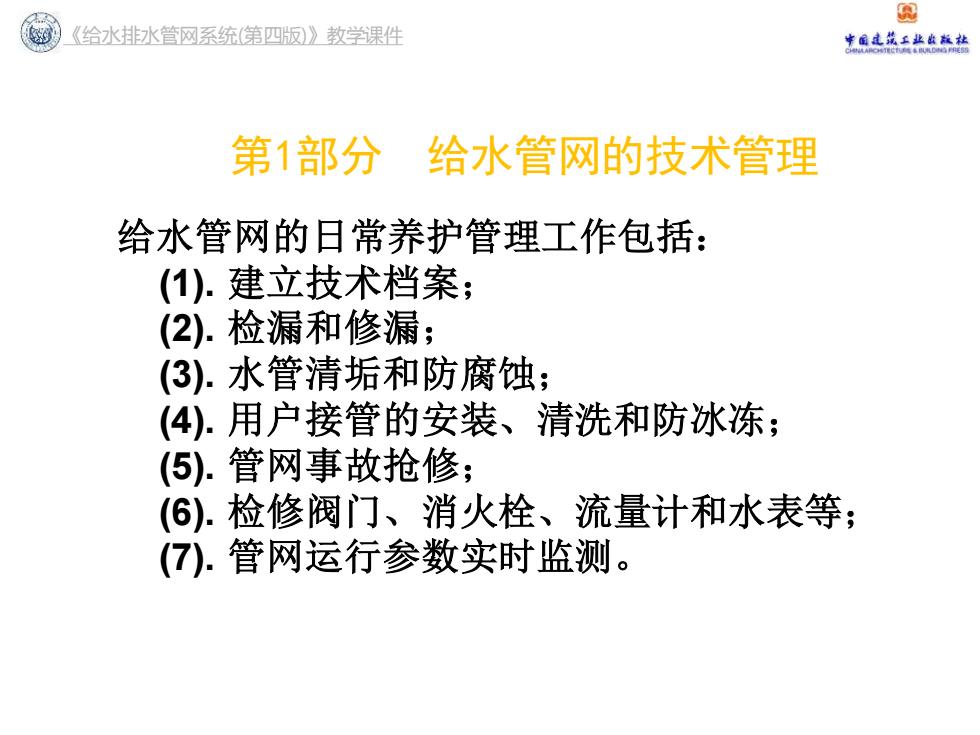

《给水排水管网系统(第四版)》教学课件 给水管网的日常养护管理工作包括： (1). 建立技术档案； (2). 检漏和修漏； (3). 水管清垢和防腐蚀； (4). 用户接管的安装、清洗和防冰冻； (5). 管网事故抢修； (6). 检修阀门、消火栓、流量计和水表等； (7). 管网运行参数实时监测。 第1部分 给水管网的技术管理
风 《给水排水管网系统（第四版）》教学课件 半金建抗工业在旅社 11.1管网技术资料 管网养护时所需技术资料： (1)管线图，表明管线的直径、位置、 埋深、承插口方向、配件形式和尺寸以 及阀门、消火栓等的布置，用户接管的 直径和位置等； (2).管线过河、过铁路和公路的构造详 图； (3).阀门和消火栓记录卡，包括安装年 月、地点、口径、型号、检修记录等； (4).竣工记录和竣工图
《给水排水管网系统(第四版)》教学课件 管网养护时所需技术资料： (1). 管线图，表明管线的直径、位置、 埋深、承插口方向、配件形式和尺寸以 及阀门、消火栓等的布置，用户接管的 直径和位置等； (2). 管线过河、过铁路和公路的构造详 图； (3). 阀门和消火栓记录卡，包括安装年 月、地点、口径、型号、检修记录等； (4). 竣工记录和竣工图。 11.1 管网技术资料
® 《给水排水管网系统第四版)》教学课件 米国建抗工业在起社 竣工图 冬管线埋在地下，施工完毕覆土后难以看到 因此应及时绘制竣工图，将施工中的修改部 分随时在设计图纸中订正。 ?竣工图应在沟管回填土以前绘制，图中标明 给水管线位置、管径、埋管深度、承插口方 向、配件形式和尺寸、阀门形式和位置、其 它有关管线（例如排水管线）的直径和埋深等。 冬竣工图上的管线和配件位置可用搭角线表示 注明管线上某一点或某一配件到某一目标的 距离，便于及时进行养护检修。 4

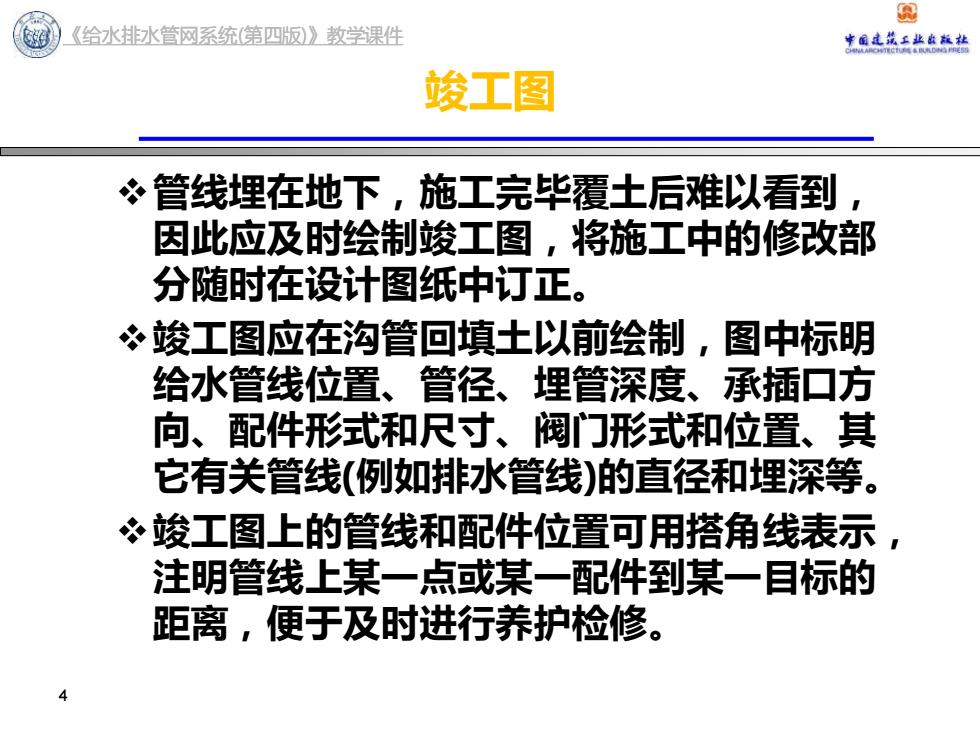

《给水排水管网系统 给水排水管网系统(第四版)》教学课件 竣工图 ❖管线埋在地下，施工完毕覆土后难以看到， 因此应及时绘制竣工图，将施工中的修改部 分随时在设计图纸中订正。 ❖竣工图应在沟管回填土以前绘制，图中标明 给水管线位置、管径、埋管深度、承插口方 向、配件形式和尺寸、阀门形式和位置、其 它有关管线(例如排水管线)的直径和埋深等。 ❖竣工图上的管线和配件位置可用搭角线表示， 注明管线上某一点或某一配件到某一目标的 距离，便于及时进行养护检修。 4
《给水排水管网系统第四版》教学课件 11.2检漏 XINHUA 供水系统水量漏失主要指通过系统输 配水管网及城市蓄水设备渗漏、漏失及 溢流到外界的部分水量。一般发生在系 统的输水干管、配水管网、连接管件、 阀门与计量仪表、水池或水塔等处。 按水量漏失的大小及形式，水量漏失 可分为背景漏失、暗漏和明漏
《给水排水管网系统(第四版)》教学课件 11.2 检漏 供水系统水量漏失主要指通过系统输 配水管网及城市蓄水设备渗漏、漏失及 溢流到外界的部分水量。一般发生在系 统的输水干管、配水管网、连接管件、 阀门与计量仪表、水池或水塔等处。 按水量漏失的大小及形式，水量漏失 可分为背景漏失、暗漏和明漏
