国 《给水排水管网系统（第四版）》教学课件 米面建统业点旅热 第5章 给水管网水力分析 5.1给水管网水力分析基础 ◆给水管网水力分析的数学含义： Aq+Q=0 求解管网恒定流方程组。 AT五=五 ◆管网水力分析的专业用途： 在满足供水需求（用水量分布、供水压力和水质）条件下，确定给水管 网的科学设计方案（管网布置、管径计算、造价经济、运行安全）。 ◆给水管网的水力特性相关参数： )节点：节点流量、节点压力、节点标高、自由水头； 2)管段：管段流量、管径、长度、摩阻系数、管段压降
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 第5章 给水管网水力分析 ◆给水管网水力分析的数学含义： 求解管网恒定流方程组。 ◆管网水力分析的专业用途： 在满足供水需求（用水量分布、供水压力和水质）条件下，确定给水管 网的科学设计方案（管网布置、管径计算、造价经济、运行安全）。 ◆给水管网的水力特性相关参数： 1）节点：节点流量、节点压力、节点标高、自由水头； 2）管段：管段流量、管径、长度、摩阻系数、管段压降。 5.1 给水管网水力分析基础 = + = A H h Aq Q 0 T

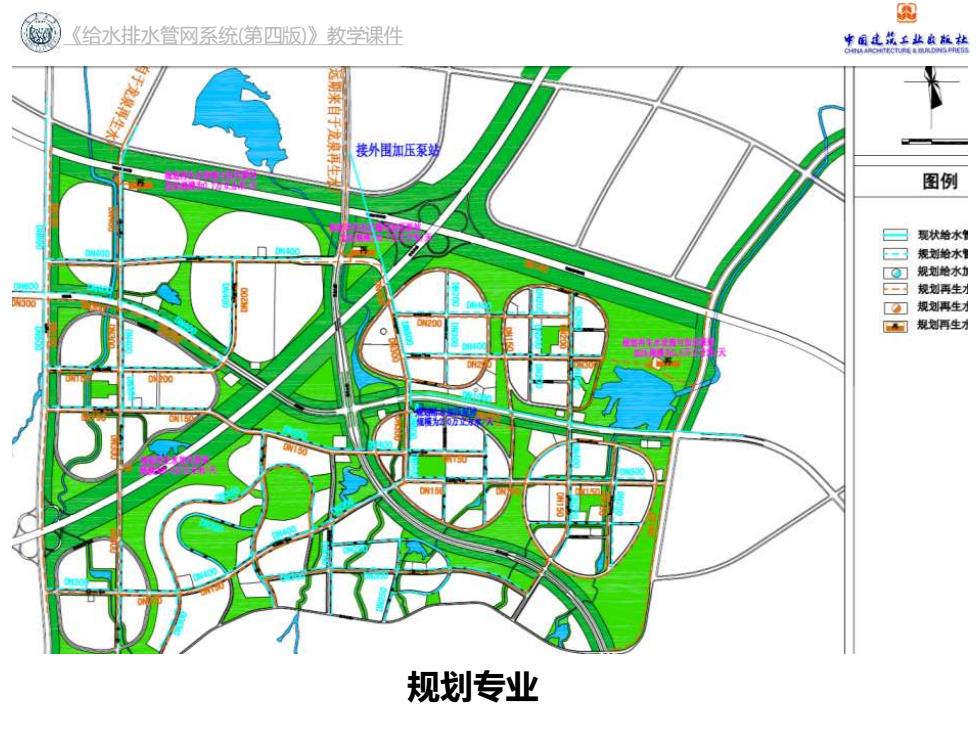

到 《给水排水管网系统第四版)》教学课件 李面建统上盐长旅社 接外围加压泵站 图例 现状给水身 规划给水胃 规划始水力 规则再生习 规再生 一了规划再生才 规划专业
《给水排水管网系统(第四版)》教学课件 规划专业

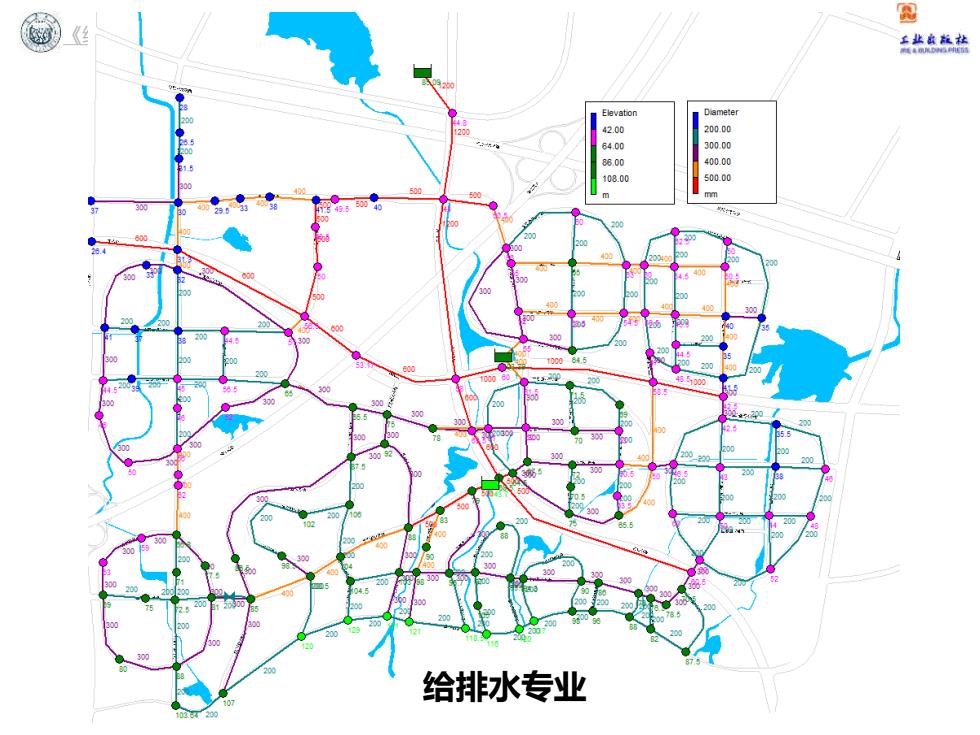

型 舌共意丝热 20.00 64.00 108.00 500.00 给排水专业
《给水排水管网系统(第四版)》教学课件 给排水专业
到 《给水排水管网系统第四版》教学课件 李国建统上业底粒热 管网水力分析条件和目的 1、已知条件： (1)管网布置：枝状管网、环状管网； (2)节点：节点流量、地面标高； (3)管段：长度、管径、摩阻系数； 2、管网水力分析求解内容： (1)计算管段流量； (2)计算节点压力； (3)确定水泵流量、扬程； 3、管网水力分析目的-满足安全供水目标： (1)设计方案水力状态一流量、压力分布和变化； (2)管网事故、消防、转输流量工况校核
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 管网水力分析条件和目的 1、已知条件： （1）管网布置：枝状管网、环状管网； （2）节点：节点流量、地面标高； （3）管段：长度、管径、摩阻系数； 2、管网水力分析求解内容： （1）计算管段流量； （2）计算节点压力； （3）确定水泵流量、扬程； 3、管网水力分析目的－满足安全供水目标： （1）设计方案水力状态－流量、压力分布和变化； （2）管网事故、消防、转输流量工况校核
国 《给水排水管网系统（第四版）》教学课件 米面建共北意旅热 给水管网水力分析的首要前提 必须已知的水力参数： 管网布置已定：节点数N、管段数M、环数L; 管段：长度l、直径D、摩阻系数(C,n,S); 节点：定压节点H,一压力已知（水塔/水池)，节点流量 未知； 定流节点Q一节点流量已知，节点压力未知
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 给水管网水力分析的首要前提 必须已知的水力参数： 管网布置已定：节点数N、管段数M、环数L； 管段：长度l、直径D、摩阻系数（C, n, S）； 节点：定压节点Hi－压力已知（水塔/水池），节点流量 未知； 定流节点Qi－节点流量已知，节点压力未知
