国 《给水排水管网系统（第四版）》教学课件 半国建统业热旅格 第3章给水排水管网水力学基础 00mT传直可
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 第3章 给水排水管网水力学基础
奥 《给水排水管网系统第四版)》教学课件 李喻建统上业脸版松 3.1给排水管网水流特征 3.1.1流态分析 层流：Re<2000 1.流态 过渡流：2000<Re<4000 紊流：Re>4000(给排水管网一般按紊流考虑) 阻力平方区（粗糙管区）h∝v2(管径D较大或管壁较粗糙) 2.紊流 过渡区hcv2~2(管径D较小或管壁较光滑) 水力光滑区 hocyl.75 给水排水管网中，流速般在0.5~1.5m/5之间，管径多在0.1~1.0m之间，水温一般在5~25℃之间，水的动 力粘滞系数在1.52~0.89×10-6m2/5之间，水流雷诺数约在33000~1680000之间，处于紊流状态。 计算表明，给水排水管网中，阻力平方区与过渡区的流速界限在0.6~1.5/s之间，过渡区与光滑区的流速界 限侧在0.1/s以下。多数管道的水流状态处于紊流过渡区和阻力平方区，部分管道因流速很小而可能处于紊 流光滑管区，水头损失与流速的1.75~2.0次方成征比
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 3.1 给排水管网水流特征 3.1.1 流态分析 1.流态൞ 层流：Re < 2000 过渡流:2000<Re < 4000 紊流：Re > 4000（给排水管网一般按紊流考虑） 2.紊流 ൞ 阻力平方区（粗糙管区） h∝v 2（管径D较大或管壁较粗糙） 过渡区 h∝v 1.2～2（管径D较小或管壁较光滑） 水力光滑区 h∝v 1.75 给水排水管网中，流速一般在0.5~1.5m/s之间，管径多在0.1~1.0m之间，水温一般在5~25℃之间，水的动 力粘滞系数在1.52~ 0.89×10-6m2/s之间，水流雷诺数约在33000～1680000之间，处于紊流状态。 计算表明，给水排水管网中，阻力平方区与过渡区的流速界限在0.6~1.5m/s之间，过渡区与光滑区的流速界 限则在0.1m/s以下。多数管道的水流状态处于紊流过渡区和阻力平方区，部分管道因流速很小而可能处于紊 流光滑管区，水头损失与流速的1.75~2.0次方成正比

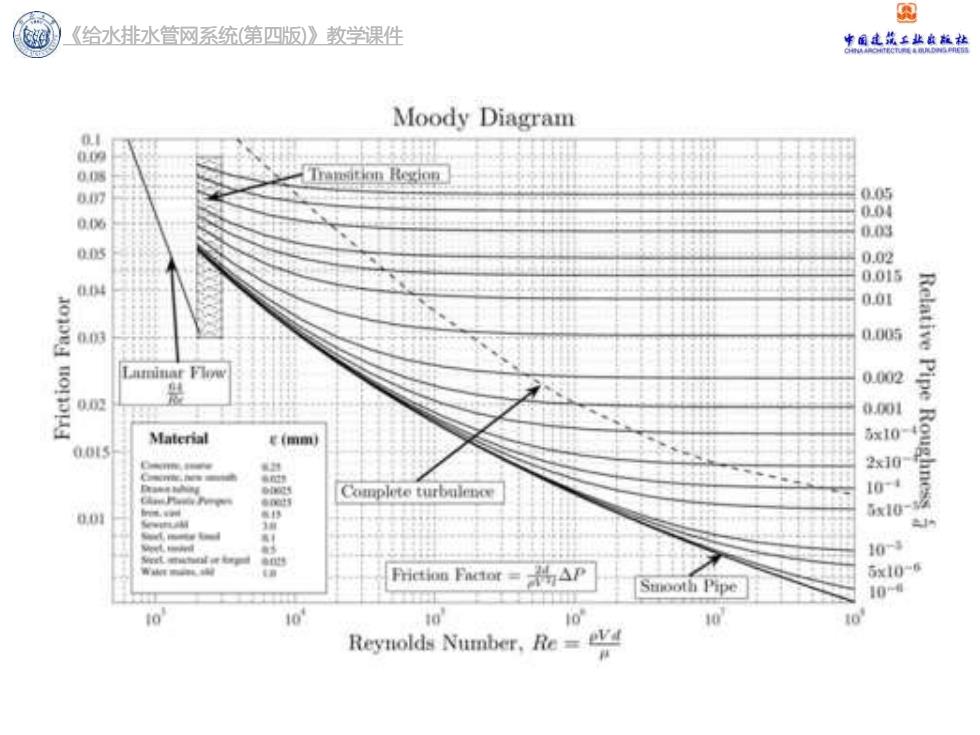

国 《给水排水管网系统（第四版》教学课件 半国建统业点旅社 Moody Diagram 0 Tramtion Region 005 0.X 0.0 0.0g 00 0.02 0.015 00 0.005 Relative Laminar FTou 0002 002 000 Material 5x10 00 2x10 Complete turbulence 10-4 001 10- Friction Facto=高△P 5x10 10 10 10 Reynolds Number,Re=ev
《给水排水管网系统 给水排水管网系统(第四版)》教学课件

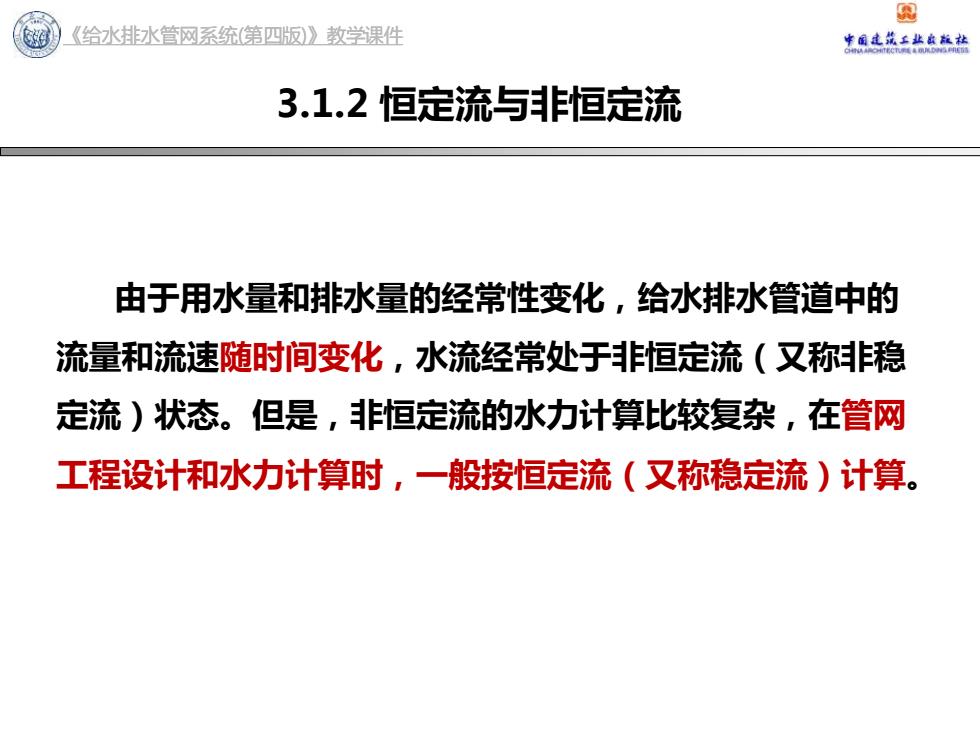

到 《给水排水管网系统第四版》教学课件 李喻建统上业胺粒社 3.1.2恒定流与非恒定流 由于用水量和排水量的经常性变化，给水排水管道中的 流量和流速随时间变化，水流经常处于非恒定流（又称非稳 定流)状态。但是，非恒定流的水力计算比较复杂，在管网 工程设计和水力计算时，一般按恒定流（又称稳定流）计算
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 3.1.2 恒定流与非恒定流 由于用水量和排水量的经常性变化，给水排水管道中的 流量和流速随时间变化，水流经常处于非恒定流（又称非稳 定流）状态。但是，非恒定流的水力计算比较复杂，在管网 工程设计和水力计算时，一般按恒定流（又称稳定流）计算

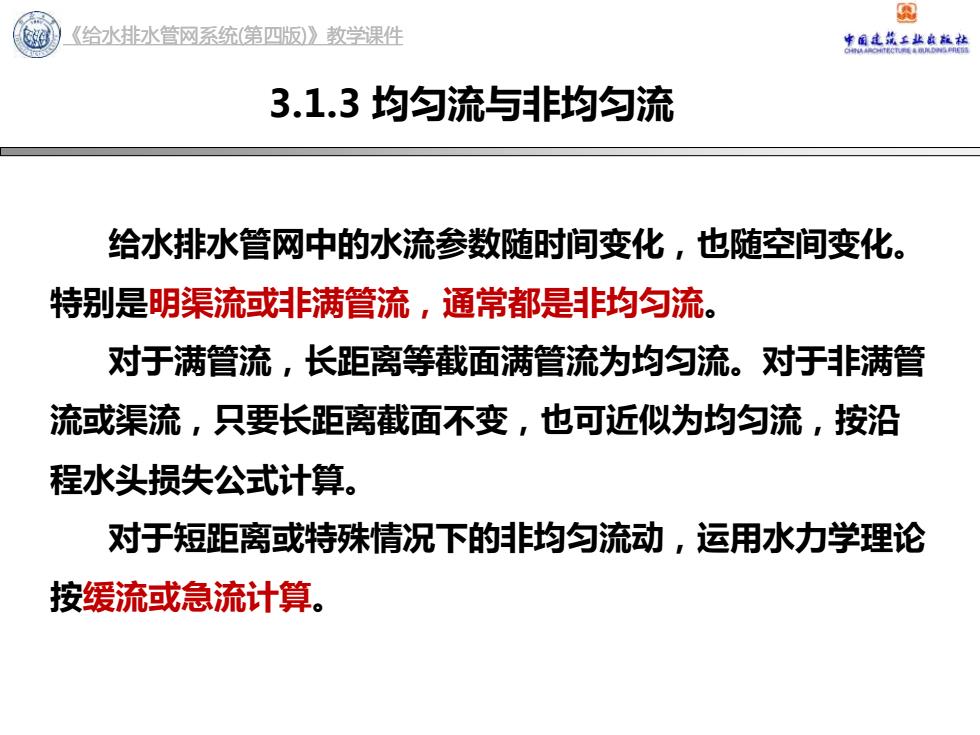

国 《给水排水管网系统（第四版）》教学课件 半国建统业长旅社 3.1.3均匀流与非均匀流 给水排水管网中的水流参数随时间变化，也随空间变化。 特别是明渠流或非满管流，通常都是非均匀流。 对于满管流，长距离等截面满管流为均匀流。对于非满管 流或渠流，只要长距离截面不变，也可近似为均匀流，按沿 程水头损失公式计算。 对于短距离或特殊情况下的非均匀流动，运用水力学理论 按缓流或急流计算
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 3.1.3 均匀流与非均匀流 给水排水管网中的水流参数随时间变化，也随空间变化。 特别是明渠流或非满管流，通常都是非均匀流。 对于满管流，长距离等截面满管流为均匀流。对于非满管 流或渠流，只要长距离截面不变，也可近似为均匀流，按沿 程水头损失公式计算。 对于短距离或特殊情况下的非均匀流动，运用水力学理论 按缓流或急流计算
