第九章 渠道及闸址 的工程地质分析
渠道及闸址 的工程地质分析 第九章
工程地质 与水文地质 渠道及闸址的工程地质分析 渠道是水工建筑物中常见的用以输水灌溉排涝、发 电、航运回或兼顾使用的工程。 渠系建筑物种类主要有： 渠道 进水闸 分水闸节制闸 跨谷工程 过山或过路工程
渠道是水工建筑物中常见的用以输水灌溉、排涝、发 电、航运或兼顾使用的工程。 渠系建筑物种类主要有： 渠道 进水闸 分水闸 节制闸 跨谷工程 过山或过路工程 渠道及闸址的工程地质分析
工程地质 与水文地质 渠道及闸址的工程地质分析 第一节渠道选线的工程地质条件 从工程地质学角度研究渠道选线，一般应考虑 以下几方面： 一、地形地貌条件 依地形地貌特征选择渠线， 一般有以下几种： 1.岭脊线2.山腹线（盘山线） 3.谷底线4.横切岭谷线 5.平原线
依地形地貌特征选择渠线， 一般有以下几种: 1.岭脊线 2.山腹线（盘山线） 3.谷底线 4.横切岭谷线 5.平原线 第一节 渠道选线的工程地质条件 从工程地质学角度研究渠道选线，一般应考虑 以下几方面: 一、地形地貌条件 渠道及闸址的工程地质分析
工程地质 与水文地质 渠道及闸址的工程地质分析 二、岩土类型及工程地质性质 (一)基岩区 基岩山区渠道选线时关注： 1.坚硬及半坚硬岩石裂隙 2.喀斯特发育的石灰岩、白云岩 > 3.经过软弱岩石区要注意遇水软化问题 (二)松散层区 选线过程中主要注意： ▣ 1.渠道应尽量选在不漏水的粘土和亚粘土地层上 ▣ 2.透水性强且厚度大的粗颗粒地层要避开 3.某些特殊类型土层分布区应尽量避开。 4.经过黄土区时要做特殊的基础处理
（一）基岩区 基岩山区渠道选线时关注： ➢ 1. 坚硬及半坚硬岩石裂隙 ➢ 2. 喀斯特发育的石灰岩、白云岩 ➢ 3. 经过软弱岩石区要注意遇水软化问题 二、岩土类型及工程地质性质 （二）松散层区 选线过程中主要注意： 1. 渠道应尽量选在不漏水的粘土和亚粘土地层上 2. 透水性强且厚度大的粗颗粒地层要避开 3. 某些特殊类型土层分布区应尽量避开。 4. 经过黄土区时要做特殊的基础处理。 渠道及闸址的工程地质分析

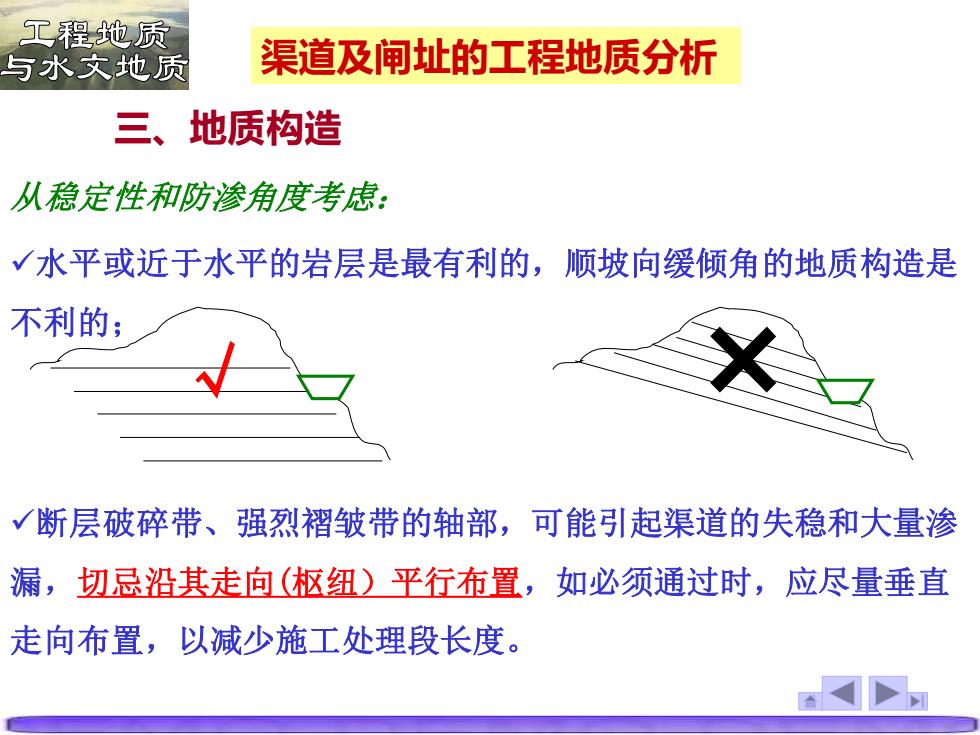

工程地质 与水文地质 渠道及闸址的工程地质分析 三、地质构造 从稳定性和防渗角度考虑： √水平或近于水平的岩层是最有利的，顺坡向缓倾角的地质构造是 不利的； √断层破碎带、强烈褶皱带的轴部，可能引起渠道的失稳和大量渗 漏，切忌沿其走向（枢纽）平行布置，如必须通过时，应尽量垂直 走向布置，以减少施工处理段长度
从稳定性和防渗角度考虑： ✓水平或近于水平的岩层是最有利的，顺坡向缓倾角的地质构造是 不利的； ✓断层破碎带、强烈褶皱带的轴部，可能引起渠道的失稳和大量渗 漏，切忌沿其走向(枢纽）平行布置，如必须通过时，应尽量垂直 走向布置，以减少施工处理段长度。 三、地质构造 √ × 渠道及闸址的工程地质分析
