风 《给水排水管网系统第四版》教学课件 米面建抗工业版版妆 背景渗漏，又称为不可检测渗漏，当 单个漏点的漏水量低于400~500Lh, 一般的检漏设备则难以检测，多发生在 管道的接头，密封性差的管件，以及金 属管道中微小的腐蚀漏孔。 背景渗漏通过更换管道管件的方式可 以有效的降低，但成本非常昂贵。 暗漏，又称为可以检测到的漏点，在 系统中经常出现，其漏失水量处于中等 水平，取决于系统的压力，运行情况， 土壤情况及管道的状况等等
《给水排水管网系统(第四版)》教学课件 背景渗漏，又称为不可检测渗漏，当 单个漏点的漏水量低于400～500 L/h， 一般的检漏设备则难以检测，多发生在 管道的接头，密封性差的管件，以及金 属管道中微小的腐蚀漏孔。 背景渗漏通过更换管道管件的方式可 以有效的降低，但成本非常昂贵。 暗漏，又称为可以检测到的漏点，在 系统中经常出现，其漏失水量处于中等 水平，取决于系统的压力，运行情况， 土壤情况及管道的状况等等

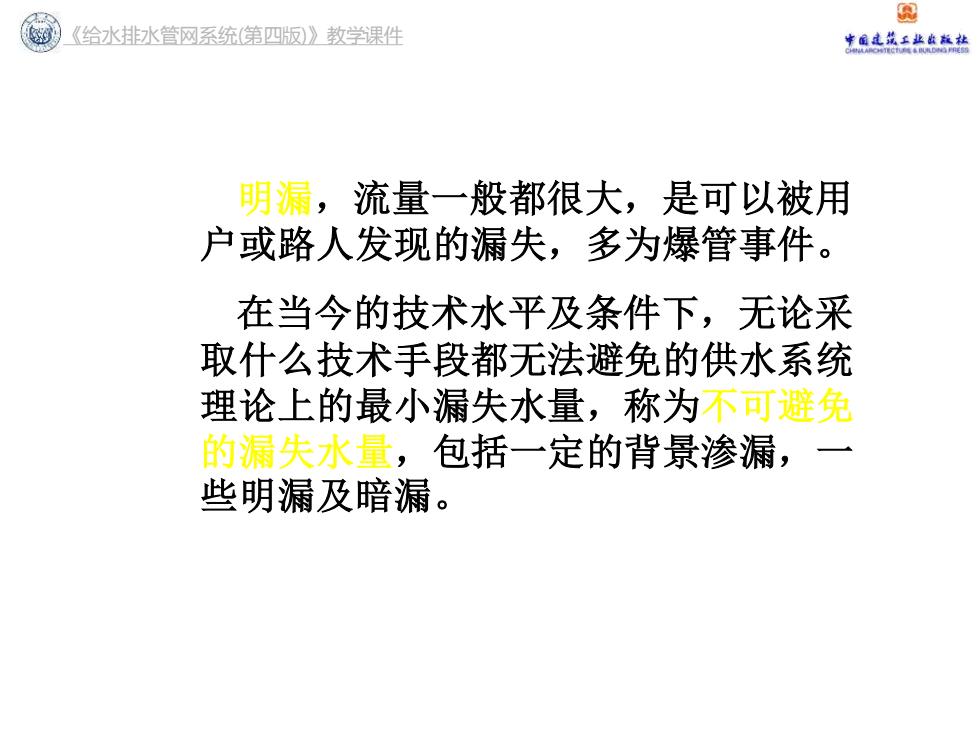

圆 《给水排水管网系统（第四版》教学课件 米金建抗工业依旅社 明漏，流量一般都很大，是可以被用 户或路人发现的漏失，多为爆管事件。 在当今的技术水平及条件下，无论采 取什么技术手段都无法避免的供水系统 理论上的最小漏失水量，称为不可避免 的漏失水量，包括一定的背景渗漏，一 些明漏及暗漏
《给水排水管网系统(第四版)》教学课件 明漏，流量一般都很大，是可以被用 户或路人发现的漏失，多为爆管事件。 在当今的技术水平及条件下，无论采 取什么技术手段都无法避免的供水系统 理论上的最小漏失水量，称为不可避免 的漏失水量，包括一定的背景渗漏，一 些明漏及暗漏

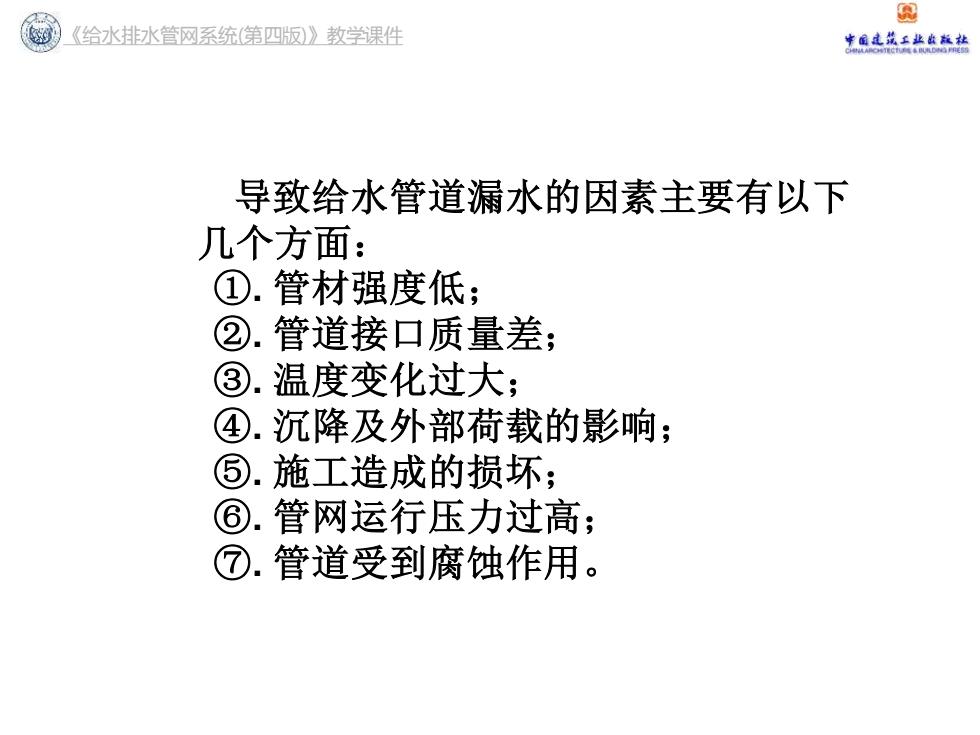

® 《给水排水管网系统（第四版》教学课件 米国建抗工业在起社 导致给水管道漏水的因素主要有以下 几个方面： ①.管材强度低； ②.管道接口质量差； ③.温度变化过大； ④.沉降及外部荷载的影响； ⑤.施工造成的损坏； ⑥.管网运行压力过高； ⑦.管道受到腐蚀作用
《给水排水管网系统(第四版)》教学课件 导致给水管道漏水的因素主要有以下 几个方面： ①. 管材强度低； ②. 管道接口质量差； ③. 温度变化过大； ④. 沉降及外部荷载的影响； ⑤. 施工造成的损坏； ⑥. 管网运行压力过高； ⑦. 管道受到腐蚀作用
风 《给水排水管网系统（第四版）》教学课件 事底走丝工业点款桃 售水量 计量售水量 系统有 未计量售水量 售水量 效供水 计量免费供水量 量 免费供水量 未计量免费供水 量 系统 非法用水 供水 表观漏水量 (偷盗，欺诈) 总量 表计量误差 产销差 水量 系统漏 输水管及干管漏 水量 水量 输水管及千 管漏水量 水池/水塔等渗漏 及溢流 进户管漏失量
《给水排水管网系统(第四版)》教学课件 系统 供水 总量 系统有 效供水 量 售水量 计量售水量 售水量 未计量售水量 免费供水量 计量免费供水量 产销差 水量 未计量免费供水 量 系统漏 水量 表观漏水量 非法用水 (偷盗，欺诈) 表计量误差 输水管及干 管漏水量 输水管及干管漏 水量 水池/水塔等渗漏 及溢流 进户管漏失量
® 《给水排水管网系统第四版)》教学课件 米面建抗工业版板秋 降低真实漏损的思路： 压力控制 Data handling controls 物理渗漏况 Current Physical loss 经济的物理控漏水平 维锋速度量 Economic Physical loss 积极主动渗漏控制 Speed and Activre leakage quality of r ep airs 管网因有物理举漏 contr ol Unavoidable Physical loss 管道材料及 安装管理 Pipelines Materials Irstall management
《给水排水管网系统(第四版)》教学课件 降低真实漏损的思路：
