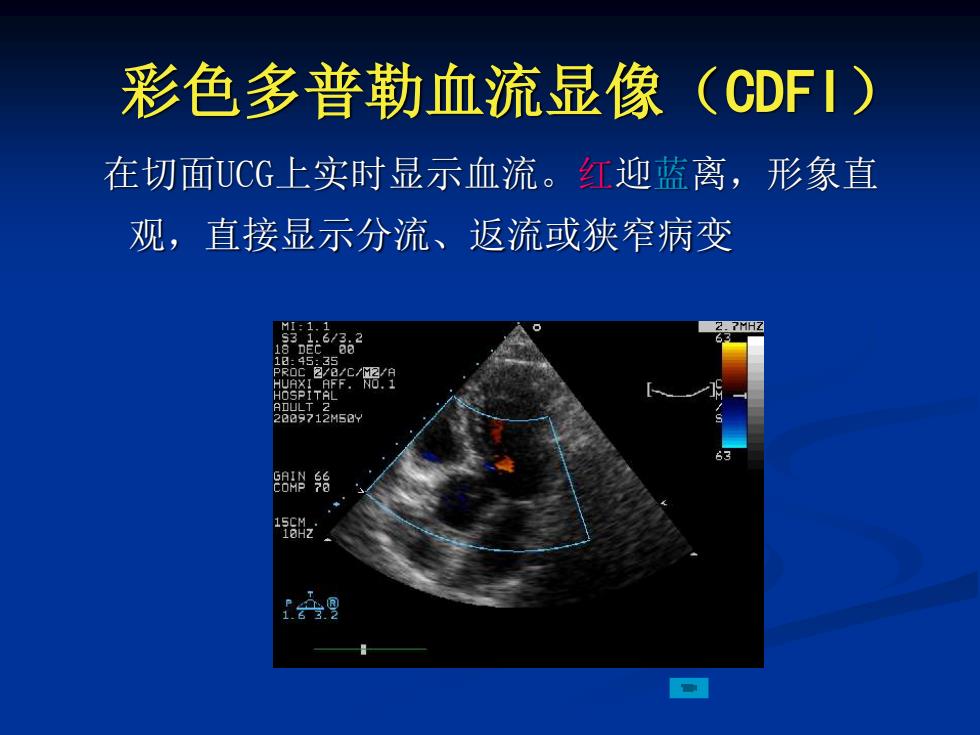

彩色多普勒血流显像(GDFI) 在切面UCG上实时显示血流。红迎蓝离，形象直 观，直接显示分流、返流或狭窄病变 2.PMHZ 13 PROC 日X HOSP ADULT 2009712M50Y GAIN COMP
彩色多普勒血流显像（CDFI） 在切面UCG上实时显示血流。红迎蓝离，形象直 观，直接显示分流、返流或狭窄病变
频谱多普勒 血流速度频谱提供的信息 ()血流方向（以基线上下加以区分） 基线上方的频移信号为正值一一 示血流朝向探头流动(CDFI显示为红色 基线下方的频移信号为负值 一一表 示血流背离探头流动(CDFI显示为蓝色) (2)血流速度
频谱多普勒 血流速度频谱提供的信息 ⑴血流方向（以基线上下加以区分） 基线上方的频移信号为正值——表 示血流朝向探头流动（CDFI显示为红色） 基线下方的频移信号为负值——表 示血流背离探头流动（CDFI显示为蓝色） ⑵血流速度
频谱多普勒 (PW+CW) 横轴代表时间，纵轴代表流速 基线上为正向频谱，下为负向频谱 8.8 3.可 2.7T GAIN 75 COMP 61 22 GAIN 68 COMP 61 (I AFF.NO SCM NO SCH ITAL PROC 2/8/C/M2/A PROC 2/B/C/M2/A 2 58BPH 1467F24Y 94:135sa1 指8g41 1.6MHZ 1.6MHZ 120 80 40 10.5 8.38c 120 2 168
频谱多普勒（PW+CW） 横轴代表时间，纵轴代表流速 基线上为正向频谱，下为负向频谱

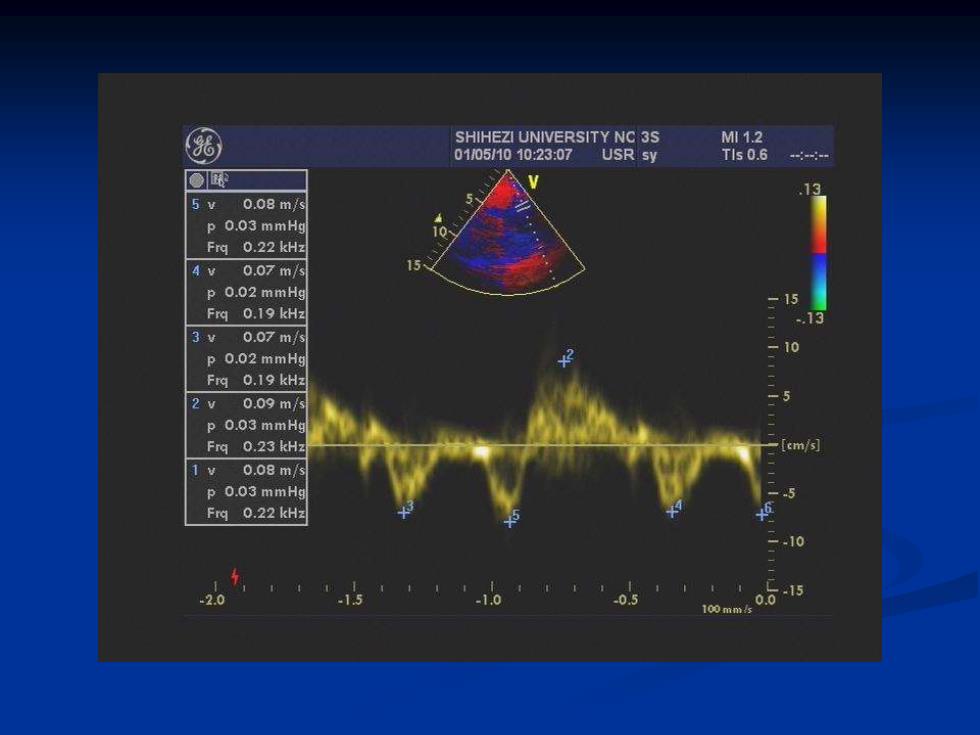

SHIHEZI UNIVERSITY NC 3S Ml1.2 010511010:23:07 USR sy T1s0.6 - 13 0.08m/s p 0.03 mmHg Frq 0.22 kHz 4￥ 0.07 m/s P 0.02 mmHg -15 Frq 0.19 kHz 3v 0.07m/ 10 p 0.02 mmHg Frq 0.19 kHz 2v 0.09m/s 5 P 0.03 mmHg Frq 0.23 kHz [cm/s] 0.08m/s p 0.03 mmHg 5 Frq 0.22 kHz S10 2.0 15 .10 .05 100mm5
彩色多普勒血流成像 (color doppler flow imaging) 心腔及大血管的彩色血流是不均匀的，并不完全充满心腔 而以瓣口上下显示的血流充盈较满 ■ 二尖瓣口血流 1.探查切面 取心尖四腔心或左室二腔心切面 2.血流特征 a 舒张期二尖开放可见一开阔明亮的红色血 流束充满左室流入道，中央有鲜亮区。 b收缩期二尖瓣关闭，二尖瓣口不显色
彩色多普勒血流成像 （color doppler flow imaging） 心腔及大血管的彩色血流是不均匀的，并不完全充满心腔 而以瓣口上下显示的血流充盈较满 ◼ 二尖瓣口血流 1. 探查切面 取心尖四腔心或左室二腔心切面 2. 血流特征 a 舒张期二尖瓣开放可见一开阔明亮的红色血 流束充满左室流入道，中央有鲜亮区。 b 收缩期二尖瓣关闭，二尖瓣口不显色
