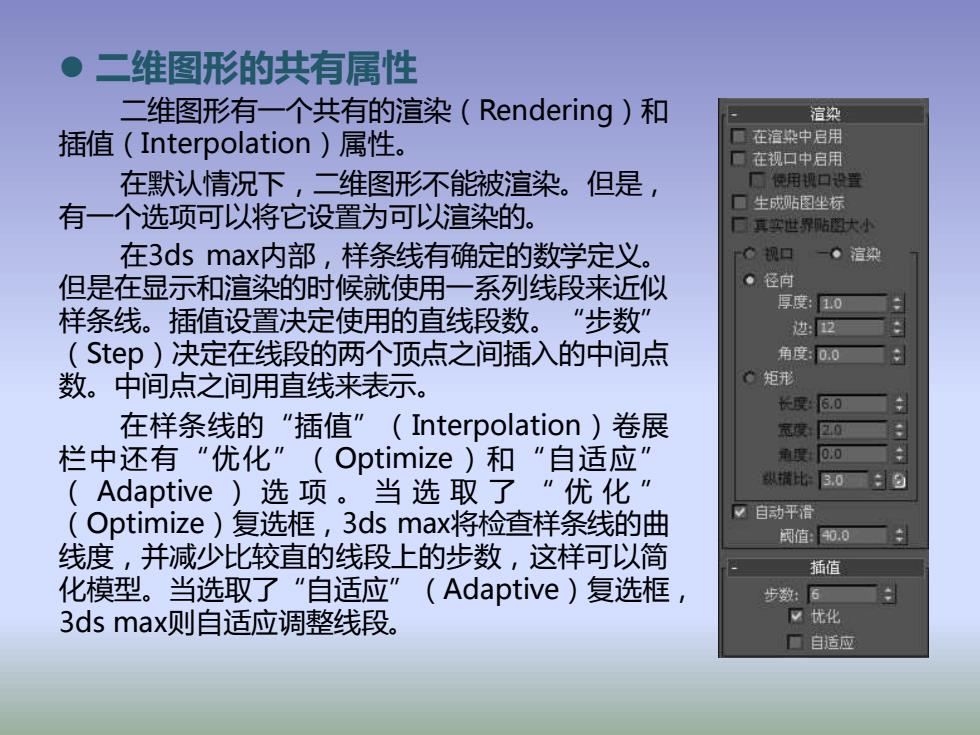

●二维图形的共有属性 二维图形有一个共有的渲染(Rendering)和 渲染 插值(Interpolation)属性。 ■在滨染中启用 口在视口中启用 在默认情况下，二维图形不能被渲染。但是， ■使用视口设置 有一个选项可以将它设置为可以渲染的。 ■生成贴图坐标 口其实世界贴图大小 在3 ds max内部，样条线有确定的数学定义。 rQ视口 一。渲梁 但是在显示和渲染的时候就使用一系列线段来近似 。径向 厚度：0 样条线。插值设置决定使用的直线段数。 "步数” 边题 (Step)决定在线段的两个顶点之间插入的中间点 角度00 数。中间点之间用直线来表示。 ·矩形 长度6，可 在样条线的"插值”(Interpolation)卷展 宽度20 栏中还有"优化"(Optimize)和"自适应” 角度00 (Adaptive)选项。当选取了"优化” 纵满比：3,0■ (Optimize)复选框，3 ds max将检查样条线的曲 又自动平滑 阀值：0,0■时 线度，并减少比较直的线段上的步数，这样可以简 插值 化模型。当选取了"自适应”(Adaptive)复选框 步数：5 3 ds max!则自适应调整线段。 又忧化 ■自适应
⚫ 二维图形的共有属性 二维图形有一个共有的渲染（Rendering）和 插值（Interpolation）属性。 在默认情况下，二维图形不能被渲染。但是， 有一个选项可以将它设置为可以渲染的。 在3ds max内部，样条线有确定的数学定义。 但是在显示和渲染的时候就使用一系列线段来近似 样条线。插值设置决定使用的直线段数。 “步数” （Step）决定在线段的两个顶点之间插入的中间点 数。中间点之间用直线来表示。 在样条线的“插值”（Interpolation）卷展 栏中还有“优化”（Optimize）和“自适应” （ Adaptive ） 选 项 。 当 选 取 了 “ 优 化 ” （Optimize）复选框，3ds max将检查样条线的曲 线度，并减少比较直的线段上的步数，这样可以简 化模型。当选取了“自适应”（Adaptive）复选框， 3ds max则自适应调整线段
创建二维图形 ●使用线、矩形和文本工具来创建二维图形 使用线(Line) 使用矩形(Rectangle)工具 使用文本(Text)工具 对象类型 Object Type 自动僻格 开始新园座 又StartNewS3 线 矩形 Line Rectanole 圆 椭圆 Cirde Ellipse 弧 圆麻 Arc Donut 多边形 星形 NGon Star 文本 螺旋线 Text Helix 截面 Section
创建二维图形 ⚫ 使用线、矩形和文本工具来创建二维图形 使用线（Line） 使用矩形（Rectangle）工具 使用文本（Text）工具
●在创建中使用“开始新图形(Start New Shape)选项 个二维图形可以包含多个样条线。当"开始新图形”（Start New Shape)选项被打开后，3 ds max将新创建的每个样条线作 为一个新的图形。例如，如果在"开始新图形”（Start New Shape)选项被打开的情况下创建了三条线，那么每条线都是一 个独立的对象。如果关闭了"开始新图形”(Start New Shape) 选项，后面创建的对象将被增加到原来的图形中。下面我们就举 例来说明这个问题
⚫ 在创建中使用“开始新图形”（Start New Shape）选项 个二维图形可以包含多个样条线。当“开始新图形”（Start New Shape）选项被打开后，3ds max将新创建的每个样条线作 为一个新的图形。例如，如果在“开始新图形”（Start New Shape）选项被打开的情况下创建了三条线，那么每条线都是一 个独立的对象。如果关闭了“开始新图形”（Start New Shape） 选项，后面创建的对象将被增加到原来的图形中。下面我们就举 例来说明这个问题
●渲染样条线 实例如下： +1项加推力
⚫ 渲染样条线 实例如下：
