山东理工大学：《画法几何与工程制图》课程PPT教学课件（机械制图）第3章-2 基本立体与表面交线

例1：求四棱锥被截切后的俯视图和左视图。 棱线法的是 哪种解题法？

例1：求四棱锥被截切后的俯视图和左视图。 我们采用的是 哪种解题方法？ 棱线法！

例2：求四棱锥被截切后的俯视图和左视图。 1(25 注意： 三面共点： I、Ⅱ两点分 别同时位于三个面 上

注意： 要逐个截平面分析和 绘制截交线。当平面体只 有局部被截切时，先假想 为整体被截切，求出截交 线后再取局部。 例2：求四棱锥被截切后的俯视图和左视图。 1 2 1(2) 2 ● 1 ● 三面共点： Ⅰ、Ⅱ两点分 别同时位于三个面 上

例2：求四棱锥被截切后的俯视图和左视图

例2：求四棱锥被截切后的俯视图和左视图

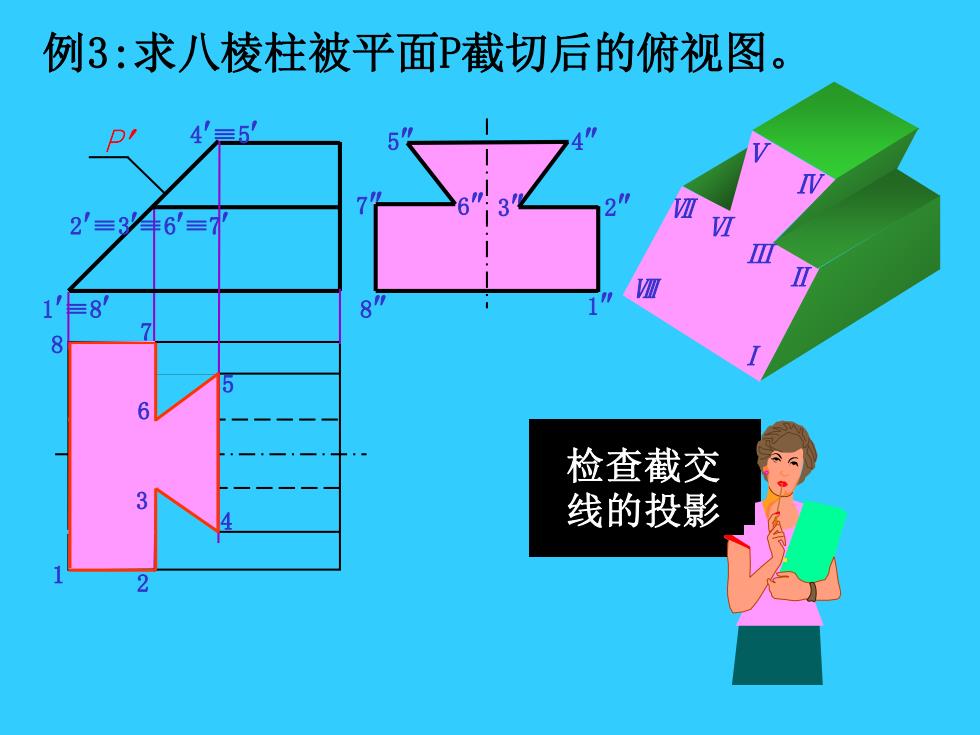

例3：求八棱柱被平面P截切后的俯视图。 2'≡3生6≡1 8 8 检查截交 线的投影

1≡8 8 例3:求八棱柱被平面P截切后的俯视图。 P 截交线的形状？ Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ 1 5 4 3 2 8 7 6 截交线的投影 特性？ 2≡3≡6≡7 4≡5 求截交线 1 5 4 7 6 3 2 分析棱线的 投影 检查截交 线的投影

例3：求八棱柱被平面P截切后的俯视图

例3:求八棱柱被平面P截切后的俯视图
