普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少求用2大军 P18(1):求作线段AB的实长及其与投影面的倾角CB。 实长 Ao 实长 注意：αB、实长需要标示清楚。用符号表示相等关系。 B000900000000●000●0000000000000000009000000000年年◆0000000◆00000.800000000●年●00●00000000号0.0000◆●000年68
P18(1):求作线段AB 的实长及其与投影面的倾角α、β。 α β B0 A0 实长 实长 注意： α、β 、实长需要标示清楚。用符号表示相等关系
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少求理子大军 P18(2):距H面15毫米作水平线MW与AB,CD相交。 b
P18(2)：距H 面15毫米作水平线MN与AB，CD 相交。 15
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 东理末军 P18(3):已知直线AB的投影和b及a',倾角B=30°，完成它的 投影。 a'b' b 0 Yw a'b' △YAB 30
P18(3)：已知直线AB 的投影ab 及a'，倾角β=30°，完成它的 投影。 30 ° ΔYAB a‘b‘ a‘b‘
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少求理子大军 P18(4):过WM点作一长度为23mm的侧平线与AB相交： m m m a" 6 0 0 X m Y. 提示：由M的正面投影可以确定过M的侧平线的正面投影和水平投影的 :方位，AB的水平投影也可求得，因此可求两直线的交点，再求直线投影。：
P18(4)：过M点作一长度为23mm的侧平线与AB 相交。 提示：由M 的正面投影可以确定过M 的侧平线的正面投影和水平投影的 方位，AB 的水平投影也可求得，因此可求两直线的交点，再求直线投影。 23

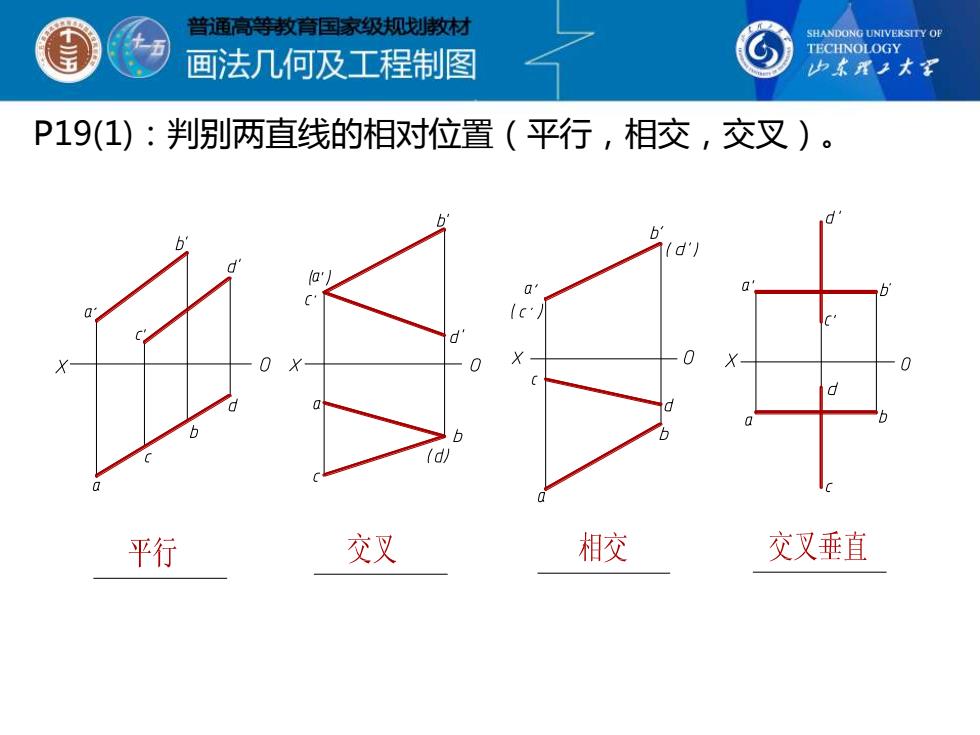

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P19(1):判别两直线的相对位置（平行，相交，交叉）。 b 平行 交叉 相交 交叉垂直
P19(1)：判别两直线的相对位置（平行，相交，交叉）
