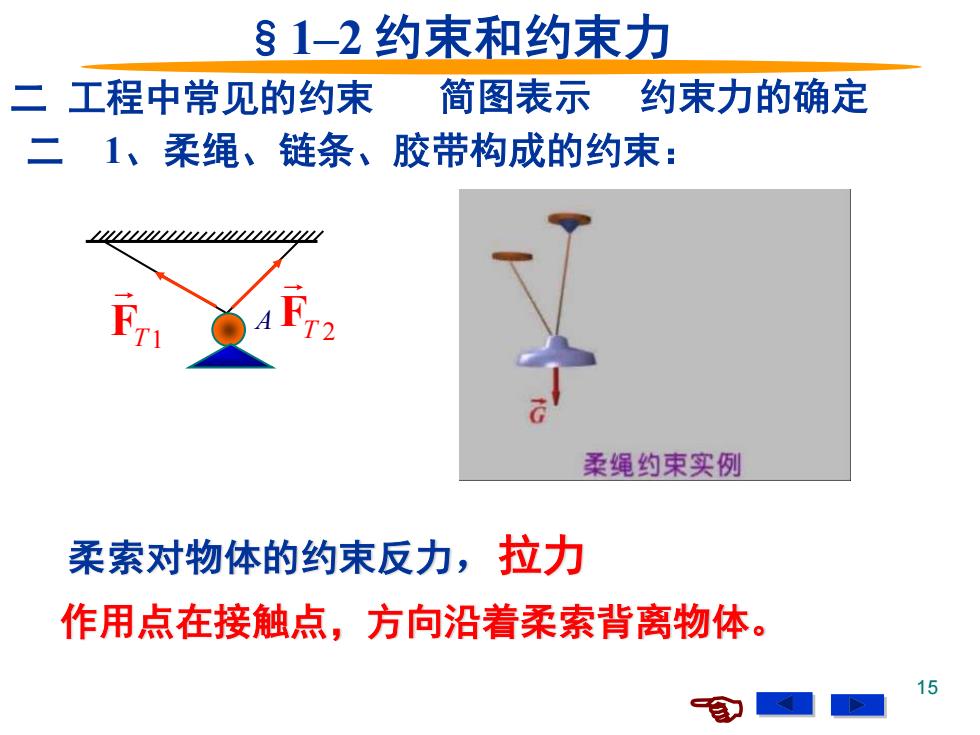

§1-2约束和约束力 二工程中常见的约束 简图表示 约束力的确定 二1、 柔绳、链条、胶带构成的约束： 柔绳约束实例 柔索对物体的约束反力，拉力 作用点在接触点，方向沿着柔索背离物体。 15
15 A 二 工程中常见的约束 作用点在接触点，方向沿着柔索背离物体。 简图表示 约束力的确定 柔索对物体的约束反力，拉力 §1–2 约束和约束力 二 1、柔绳、链条、胶带构成的约束： FT1 FT 2
§1-2约束和约束力 二1、柔绳、链条、胶带构成的约束： 胶带约束实例 •当链条（胶带）缠绕在轮子上，对轮子的约束反力 沿着轮缘 的切线方向 P282习题11-5 16
16 二 1、柔绳、链条、胶带构成的约束： •当链条（胶带）缠绕在轮子上，对轮子的约束反力 沿着轮缘 的切线方向 P282 习题11-5 §1–2 约束和约束力 FT1 FT 2
§1-2约束和约束力 二2、理想光滑接触面约束 公法线 ffiiniiiim 公切线 N 谷法线 m公切线 作用点在接触点处， 光滑接触面对物体的约束反力，方向沿接触表面的公法线， 指向受力物体
17 公切线 公法线 二 2、理想光滑接触面约束 光滑接触面对物体的约束反力， 作用点在接触点处， 方向沿接触表面的公法线， 指向受力物体。 §1–2 约束和约束力 公法线 公切线 FN
约束和约束力 二2、理想光滑接触面约束 无滑支承面约束实例 光滑接触面对物体的约束反力， 作用点在接触点处，方向沿接触表面的公法线， 并且指向受力物体。 18
18 二 2、理想光滑接触面约束 光滑接触面对物体的约束反力， 方向沿接触表面的公法线， 并且指向受力物体。 作用点在接触点处， 约束和约束力 FN FN FN

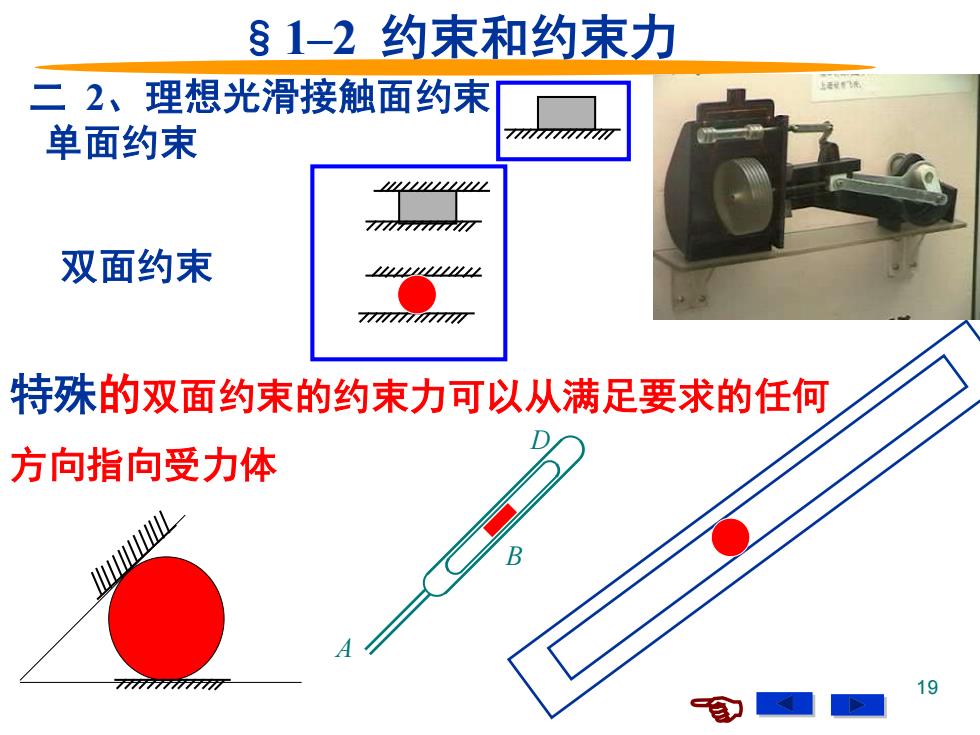

§1-2约束和约束力 二2、理想光滑接触面约束 单面约束 777777777777 7777777777777 双面约束 特殊的双面约束的约束力可以从满足要求的任何 方向指向受力体 77777777777777 19
19 单面约束 双面约束 特殊的双面约束的约束力可以从满足要求的任何 方向指向受力体 D B A §1–2 约束和约束力 二 2、理想光滑接触面约束
