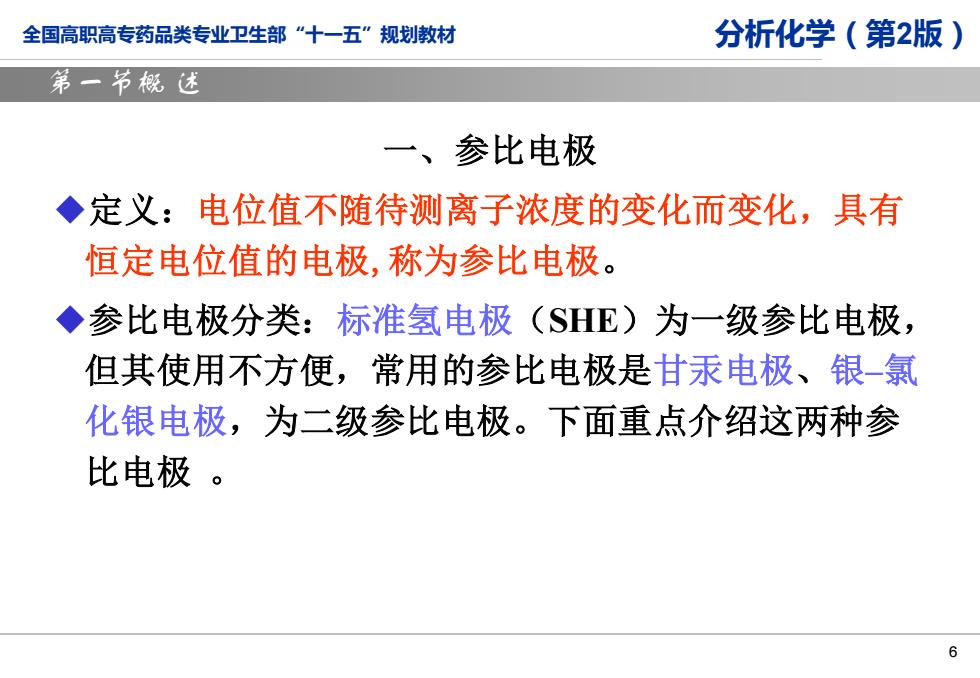

全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版) 第一节概述 一、参比电极 ◆定义：电位值不随待测离子浓度的变化而变化，具有 恒定电位值的电极，称为参比电极。 ◆参比电极分类：标准氢电极(SHE)为一级参比电极， 但其使用不方便，常用的参比电极是甘汞电极、银-氯 化银电极，为二级参比电极。下面重点介绍这两种参 比电极。 6
全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版） 6 第一节概 述 一、参比电极 ◆定义：电位值不随待测离子浓度的变化而变化，具有 恒定电位值的电极,称为参比电极。 ◆参比电极分类：标准氢电极（SHE）为一级参比电极， 但其使用不方便，常用的参比电极是甘汞电极、银–氯 化银电极，为二级参比电极。下面重点介绍这两种参 比电极

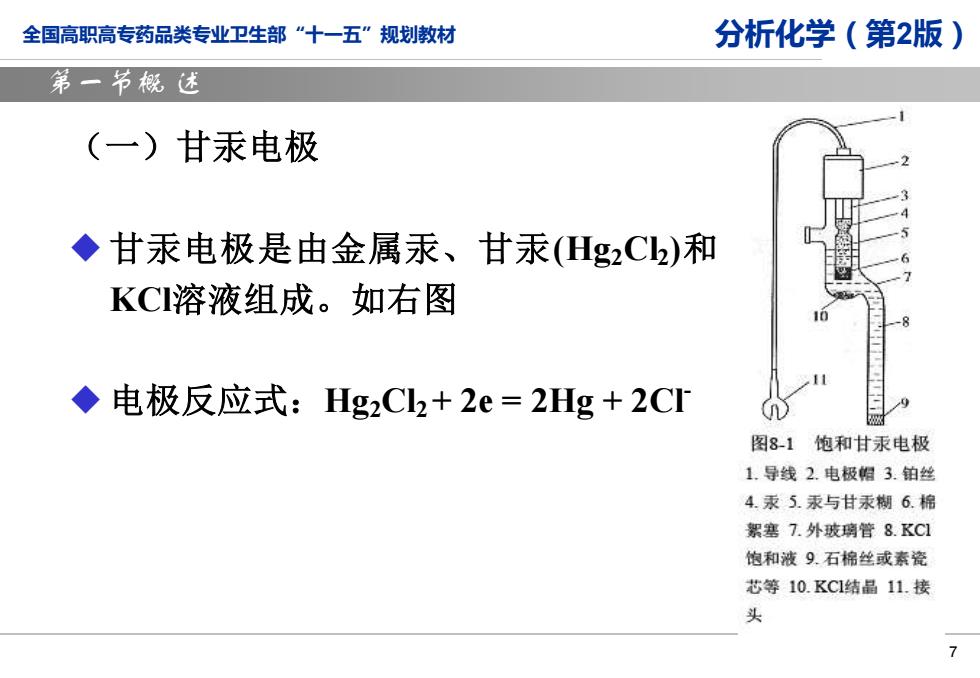

全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版) 第一节概述 (一)甘汞电极 ◆甘汞电极是由金属汞、甘汞(Hg2C2)和 KC溶液组成。如右图 ◆电极反应式：Hg2C2+2e=2Hg+2CI 图8-1饱和甘汞电极 1.导线2.电极帽3.铂丝 4.汞5.汞与甘汞糊6.棉 絮塞7.外玻璃管8.KC1 饱和液9.石棉丝或素瓷 芯等10.KC1结晶11.接 头
全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版） 7 第一节概 述 （一）甘汞电极 ◆ 甘汞电极是由金属汞、甘汞(Hg2Cl2)和 KCl溶液组成。如右图 ◆ 电极反应式：Hg2Cl2+ 2e = 2Hg + 2Cl-
全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版) 第一节概述 ◆25℃(298.15K)时，其电极电位表示为： e:CI/g=Pig.C/-0.0591g Cc- ◆可以看出，甘汞电极的电位随氯离子浓度的变 化而变化，当氯离子浓度一定时，则甘汞电极的 电位就为一定值。 8
全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版） 8 第一节概 述 ◆25℃（298.15K）时，其电极电位表示为： − − = Cl H g Cl /Hg H g Cl /Hg 0.059lg 2 2 2 2 c ◆可以看出，甘汞电极的电位随氯离子浓度的变 化而变化，当氯离子浓度一定时，则甘汞电极的 电位就为一定值

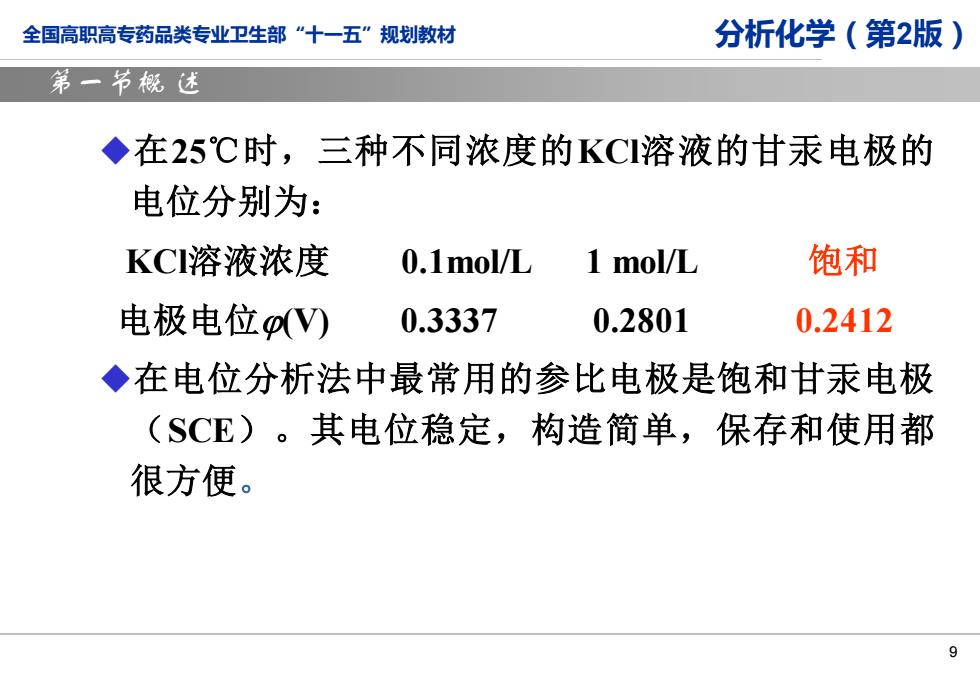

全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版) 第一节概述 ◆在25℃时，三种不同浓度的KCI溶液的甘汞电极的 电位分别为： KCI溶液浓度 0.1mol/L 1 mol/L 饱和 电极电位V) 0.3337 0.2801 0.2412 ◆在电位分析法中最常用的参比电极是饱和甘汞电极 (SCE)。其电位稳定，构造简单，保存和使用都 很方便。 9
全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版） 9 第一节概 述 ◆在25℃时，三种不同浓度的KCl溶液的甘汞电极的 电位分别为： KCl溶液浓度 0.1mol/L 1 mol/L 饱和 电极电位(V) 0.3337 0.2801 0.2412 ◆在电位分析法中最常用的参比电极是饱和甘汞电极 （SCE）。其电位稳定，构造简单，保存和使用都 很方便
全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版) 第一节概述 (二)银-氯化银电极 银丝 ◆银-氯化银电极是由涂镀 一层氯化银的银丝浸入到 一定浓度的氯化钾溶液中 银一氯化银 所构成。如右图 饱和氯化钾溶液 玻璃管 素烧瓷芯 图82银-氯化银电极 10
全国高职高专药品类专业卫生部“十一五”规划教材 分析化学（第2版） 10 第一节概 述 （二）银-氯化银电极 ◆银-氯化银电极是由涂镀 一层氯化银的银丝浸入到 一定浓度的氯化钾溶液中 所构成。如右图
