《航海雷达》课程讲义 船用雷达维护保养 华盟HM-2032MARK-2船用导航雷达天线收发单元的维 护保养操作 天线收发单元的维护保养项目实施 注意：在任何维护保养前，均要断开电源。 1.常规检查与维护 (1)定期检查天线罩，如有较厚的灰尘则要及时清洗。清洗时要用软毛刷 ,用清水洗，不要用腐蚀性清洁剂，不要在天线外壳表面涂漆。 (2)定期检查天线单元外壳是否裂开或有缝隙，如果表面裂缝漏水，会造 成内部电路的永久性损坏。发现异常，要及时从厂家购买备用天线罩更换
船用雷达维护保养 一、华盟HM-2032 MARK-2船用导航雷达天线收发单元的维 护保养操作 天线收发单元的维护保养项目实施 注意：在任何维护保养前，均要断开电源。 1．常规检查与维护 （1） 定期检查天线罩，如有较厚的灰尘则要及时清洗。清洗时要用软毛刷 ，用清水洗，不要用腐蚀性清洁剂，不要在天线外壳表面涂漆。 （2）定期检查天线单元外壳是否裂开或有缝隙，如果表面裂缝漏水，会造 成内部电路的永久性损坏。发现异常，要及时从厂家购买备用天线罩更换。 《航海雷达》课程讲义
《航海雷达》课程讲义 (3)定期检查天线支架的牢固程度，发现支架或拉索出现异常时要及时采取 措施进行维护。 (4)定期检查连接天线单元和显示器单元的组合电缆，有无开裂、破损或其 他异常情况，发现异常及时补救。 (5)定期检查有无锈蚀或松动的螺栓。对严重腐蚀则用新的替代，并涂上少 量润滑油；发现松动的螺栓立刻紧固。 2.天线驱动电机的更换 当电机损坏，造成天线不旋转时，应更换天线驱动电机。 步骤：具体见操作录像 更换电机应注意的细节：更换电机时要使用与原厂相配套的安装螺丝。电机更 换完毕后，手动推旋天线一周，仔细观察，注意雷达船首装置簧片不要与电机 安装螺丝相碰
（3） 定期检查天线支架的牢固程度，发现支架或拉索出现异常时要及时采取 措施进行维护。 （4）定期检查连接天线单元和显示器单元的组合电缆，有无开裂、破损或其 他异常情况，发现异常及时补救。 （5） 定期检查有无锈蚀或松动的螺栓。对严重腐蚀则用新的替代，并涂上少 量润滑油；发现松动的螺栓立刻紧固。 2．天线驱动电机的更换 当电机损坏，造成天线不旋转时，应更换天线驱动电机。 步骤：具体见操作录像 更换电机应注意的细节：更换电机时要使用与原厂相配套的安装螺丝。电机更 换完毕后，手动推旋天线一周，仔细观察，注意雷达船首装置簧片不要与电机 安装螺丝相碰。 《航海雷达》课程讲义
《航海雷达》课程讲义 3.更换碳刷 B 当雷达工作3000小时以上，如果发生天线 底部端盖 变速箱 固定螺丝 不转的情况，请检查电机内置碳刷是否磨 损，如果有磨损请及时更换。具体更换方 电机磁缸 碳刷引线 碳刷盒 法如图4.1所示。 底部端盖 操作步骤如下： 焊点 、碳刷 (1)按图B将两只固定螺丝拆开，使电机变速箱、电机磁缸与底部端盖三体分 离。 (2)反向将电机转子与底部端盖拉开，可见图C(底盖俯视图)。 (3)如图C沿相对方向将碳刷从碳刷盒中小心抽出，用电烙铁沿两个焊点将旧 的碳刷拆除，换上新碳刷，并用电烙铁焊牢。注意将弹簧先放入碳刷盒，再将 碳刷装入。同时将磨损的碳粉清洗干净
3．更换碳刷 当雷达工作3000小时以上，如果发生天线 不转的情况，请检查电机内置碳刷是否磨 损，如果有磨损请及时更换。具体更换方 法如图4.1所示。 操作步骤如下： （1）按图B将两只固定螺丝拆开，使电机变速箱、电机磁缸与底部端盖三体分 离。 （2）反向将电机转子与底部端盖拉开，可见图C(底盖俯视图) 。 （3）如图C沿相对方向将碳刷从碳刷盒中小心抽出，用电烙铁沿两个焊点将旧 的碳刷拆除，换上新碳刷，并用电烙铁焊牢。注意将弹簧先放入碳刷盒，再将 碳刷装入。同时将磨损的碳粉清洗干净。 《航海雷达》课程讲义

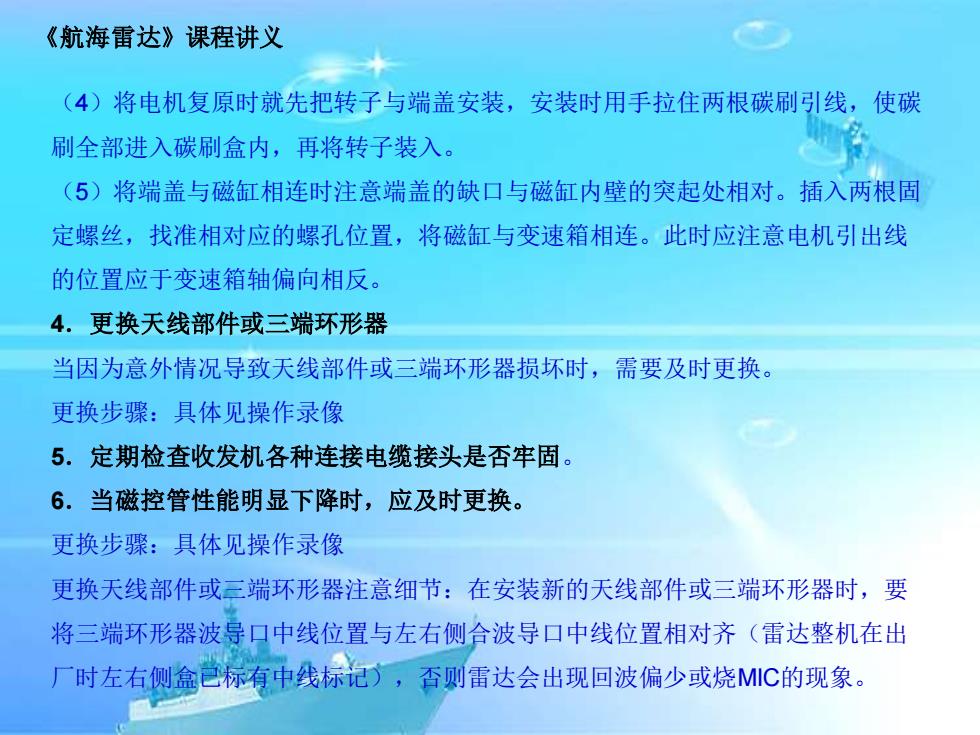

《航海雷达》课程讲义 (4)将电机复原时就先把转子与端盖安装，安装时用手拉住两根碳刷引线，使碳 刷全部进入碳刷盒内，再将转子装入。 (5)将端盖与磁缸相连时注意端盖的缺口与磁缸内壁的突起处相对。插入两根固 定螺丝，找准相对应的螺孔位置，将磁缸与变速箱相连。此时应注意电机引出线 的位置应于变速箱轴偏向相反。 4.更换天线部件或三端环形器 当因为意外情况导致天线部件或三端环形器损坏时，需要及时更换。 更换步骤：具体见操作录像 5.定期检查收发机各种连接电缆接头是否牢固。 6.当磁控管性能明显下降时，应及时更换。 更换步骤：具体见操作录像 更换天线部件或三端环形器注意细节：在安装新的天线部件或三端环形器时，要 将三端环形器波导口中线位置与左右侧合波导口中线位置相对齐（雷达整机在出 厂时左右侧盒色标有中线标记)，否则雷达会出现回波偏少或烧MC的现象
（4）将电机复原时就先把转子与端盖安装，安装时用手拉住两根碳刷引线，使碳 刷全部进入碳刷盒内，再将转子装入。 （5）将端盖与磁缸相连时注意端盖的缺口与磁缸内壁的突起处相对。插入两根固 定螺丝，找准相对应的螺孔位置，将磁缸与变速箱相连。此时应注意电机引出线 的位置应于变速箱轴偏向相反。 4．更换天线部件或三端环形器 当因为意外情况导致天线部件或三端环形器损坏时，需要及时更换。 更换步骤：具体见操作录像 5．定期检查收发机各种连接电缆接头是否牢固。 6．当磁控管性能明显下降时，应及时更换。 更换步骤：具体见操作录像 更换天线部件或三端环形器注意细节：在安装新的天线部件或三端环形器时，要 将三端环形器波导口中线位置与左右侧合波导口中线位置相对齐（雷达整机在出 厂时左右侧盒已标有中线标记），否则雷达会出现回波偏少或烧MIC的现象。 《航海雷达》课程讲义
