第三章室内热水采暖系统 石河子大学水利建筑工程学院江煜
石河子大学水利建筑工程学院 江煜
第四节室内热水供暖系统主要设备和附件 热水供暖系统的若干问题 1、水的热膨胀问题（略） 2、空气的排除（略） 二、 膨胀水箱 1、膨胀水箱工作原理 (①)怎样判断系统已冲满水？
第四节 室内热水供暖系统主要设备和附件 一、热水供暖系统的若干问题 1、水的热膨胀问题（略） 2、空气的排除（略） 二、膨胀水箱 1、膨胀水箱工作原理 ⑴ 怎样判断系统已冲满水？

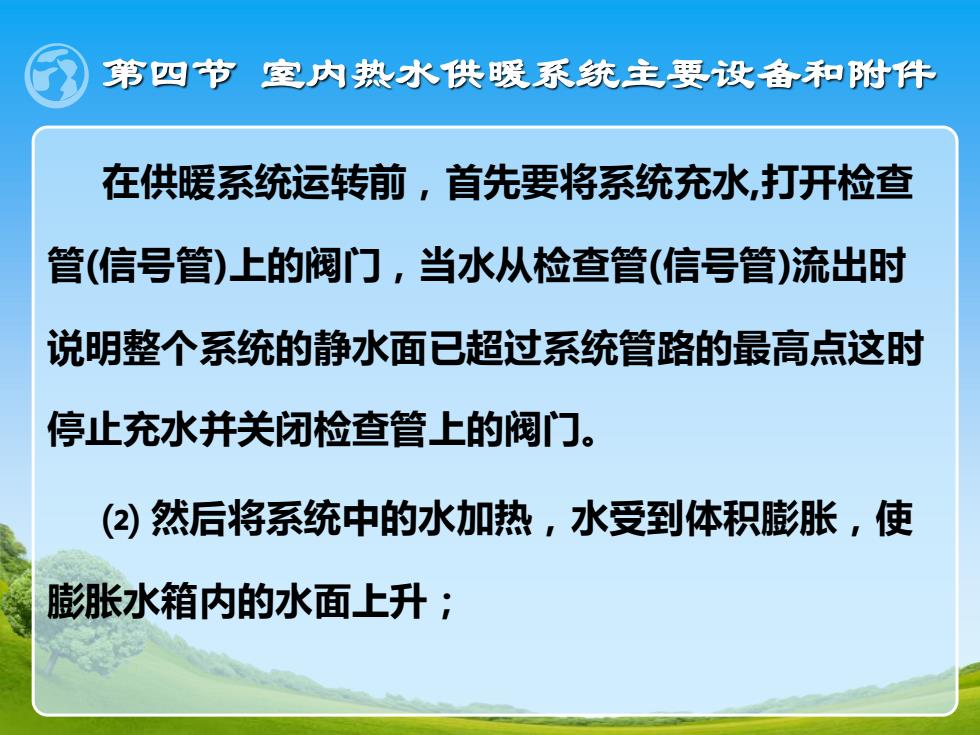

第四节室内热水供暖系统主要设备和附件 在供暖系统运转前，首先要将系统充水打开检查 管（信号管）上的阀门，当水从检查管（信号管）流出时 说明整个系统的静水面已超过系统管路的最高点这时 停止充水并关闭检查管上的阀门。 (2)然后将系统中的水加热，水受到体积膨胀，使 膨胀水箱内的水面上升；
第四节 室内热水供暖系统主要设备和附件 在供暖系统运转前，首先要将系统充水,打开检查 管(信号管)上的阀门，当水从检查管(信号管)流出时 说明整个系统的静水面已超过系统管路的最高点这时 停止充水并关闭检查管上的阀门。 ⑵ 然后将系统中的水加热，水受到体积膨胀，使 膨胀水箱内的水面上升；
第四节室内热水供暖系统主要设备和附件 (3)为了防止膨胀水箱内的水冻结，设置了循环管 使水在膨胀管与循环管组成的小环路内流动： (④)溢流管的作用是将多余的水排至下水道； (⑤)泄水管（排水管）的作用是清洗、检修水箱时，将 水箱内的水及污垢放掉
第四节 室内热水供暖系统主要设备和附件 ⑶ 为了防止膨胀水箱内的水冻结，设置了循环管 使水在膨胀管与循环管组成的小环路内流动; ⑸ 泄水管(排水管)的作用是清洗、检修水箱时,将 水箱内的水及污垢放掉。 ⑷ 溢流管的作用是将多余的水排至下水道;

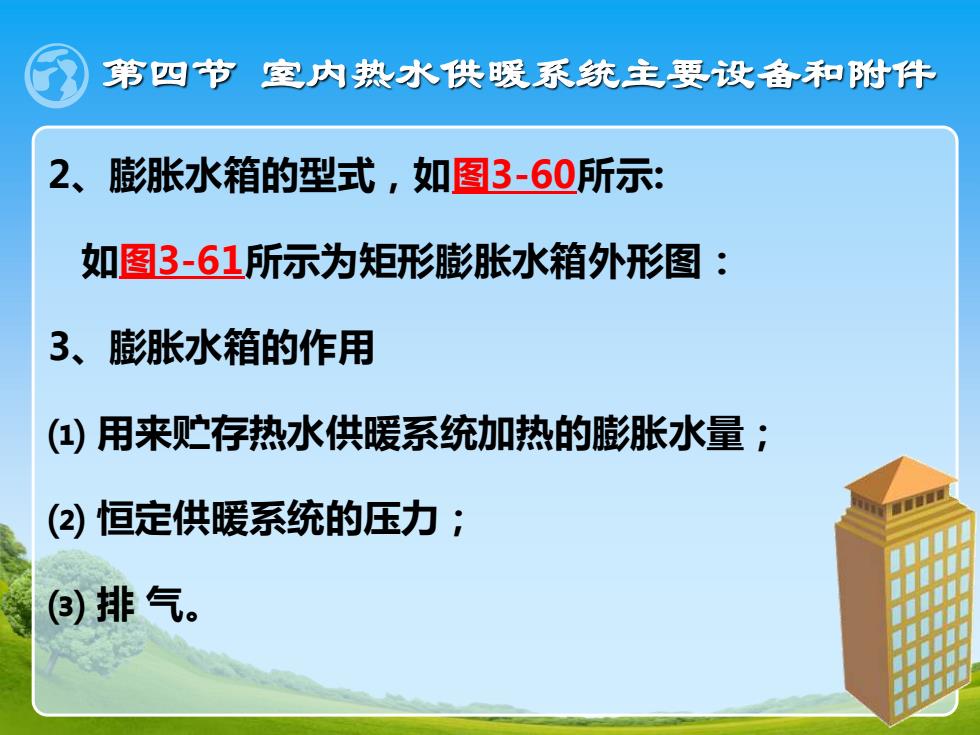

第四节室内热水供暖系统，主要设备和附件 2、 膨胀水箱的型式，如图3-60所示： 如图3-61所示为矩形膨胀水箱外形图： 3、膨胀水箱的作用 (1)用来贮存热水供暖系统加热的膨胀水量； (2)恒定供暖系统的压力； )排气
第四节 室内热水供暖系统主要设备和附件 2、膨胀水箱的型式，如图3-60所示: 如图3-61所示为矩形膨胀水箱外形图： 3、膨胀水箱的作用 ⑵ 恒定供暖系统的压力； ⑴ 用来贮存热水供暖系统加热的膨胀水量； ⑶ 排 气
