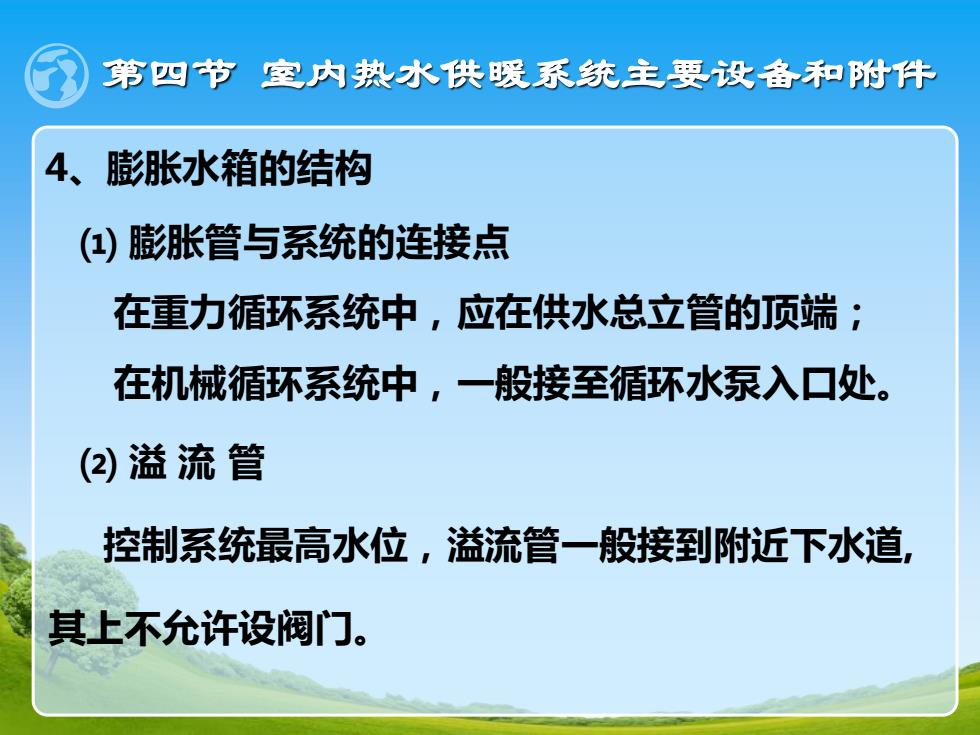

第四节室内热水供暖系统主要设备和附件 4、 膨胀水箱的结构 ()膨胀管与系统的连接点 在重力循环系统中，应在供水总立管的顶端； 在机械循环系统中，一般接至循环水泵入口处。 (2)溢流管 控制系统最高水位，溢流管一般接到附近下水道， 其上不允许设阀门
第四节 室内热水供暖系统主要设备和附件 控制系统最高水位，溢流管一般接到附近下水道, 其上不允许设阀门。 ⑴ 膨胀管与系统的连接点 在机械循环系统中，一般接至循环水泵入口处。 在重力循环系统中，应在供水总立管的顶端； ⑵ 溢 流 管 4、膨胀水箱的结构
第四节室内热水供暖系统主要设备和附件 3)信号管（检查管） 检查膨胀水箱是否充水，控制系统最低水位。一般 应接到易于观察到的地方，信号管的未端设阀门。 (4)排水管（泄水管） 将水箱内的水及污垢放掉，可以与溢流管一起，接 至附近下水道。其上装阀门
第四节 室内热水供暖系统主要设备和附件 ⑶ 信号管(检查管) 将水箱内的水及污垢放掉，可以与溢流管一起,接 至附近下水道。其上装阀门。 检查膨胀水箱是否充水，控制系统最低水位。一般 应接到易于观察到的地方，信号管的末端设阀门。 ⑷ 排水管(泄水管)
