第三节 低温福射供暖的计算 一、低温热水地板辐射供暖 1.1地板辐射供暖地板构造，如图2-36所示： ()地面装饰层； (2)找平层； (3)防水层 (4防潮层； (⑤)填充层（现浇层； (6)铝箔反射层： ()绝热层
第三节 低温辐射供暖的计算 ⑴ 地面装饰层； 一、低温热水地板辐射供暖 1.1 地板辐射供暖地板构造，如图2-36所示： ⑶ 防水层； ⑵ 找平层； ⑷ 防潮层； ⑸ 填充层(现浇层)； ⑹ 铝箔反射层； ⑺ 绝热层
第三节 低温福射供暖的计算 1.2加热管选择 主要有交联聚乙烯(PEX)管、聚丁烯(PB)管、交联 铝塑复合(XPAP)管、无规共聚聚丙烯(PP-R)管。 这几种塑料管材均具有抗老化、耐腐蚀、不结垢、 承压高、无污染等优点
第三节 低温辐射供暖的计算 主要有交联聚乙烯(PE-X )管、聚丁烯(PB)管、交联 铝塑复合(XPAP)管、无规共聚聚丙烯(PP-R)管。 这几种塑料管材均具有抗老化、耐腐蚀、不结垢、 承压高、无污染等优点。 1.2 加热管选择

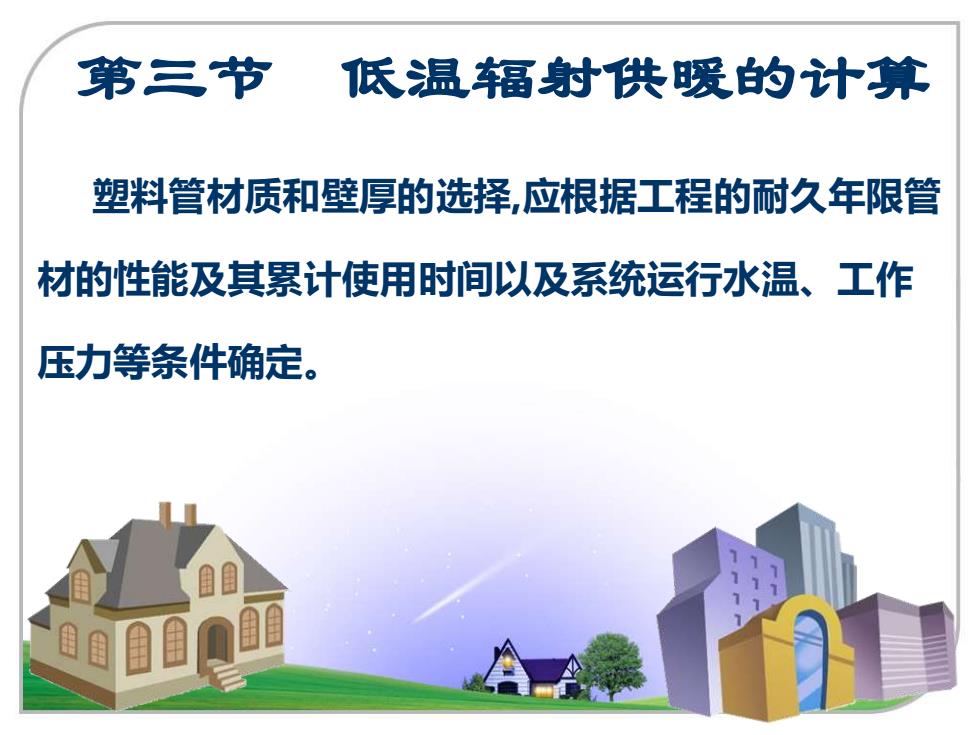

第三节 低温福射供暖的计算 塑料管材质和壁厚的选择，应根据工程的耐久年限管 材的性能及其累计使用时间以及系统运行水温、工作 压力等条件确定
第三节 低温辐射供暖的计算 塑料管材质和壁厚的选择,应根据工程的耐久年限管 材的性能及其累计使用时间以及系统运行水温、工作 压力等条件确定

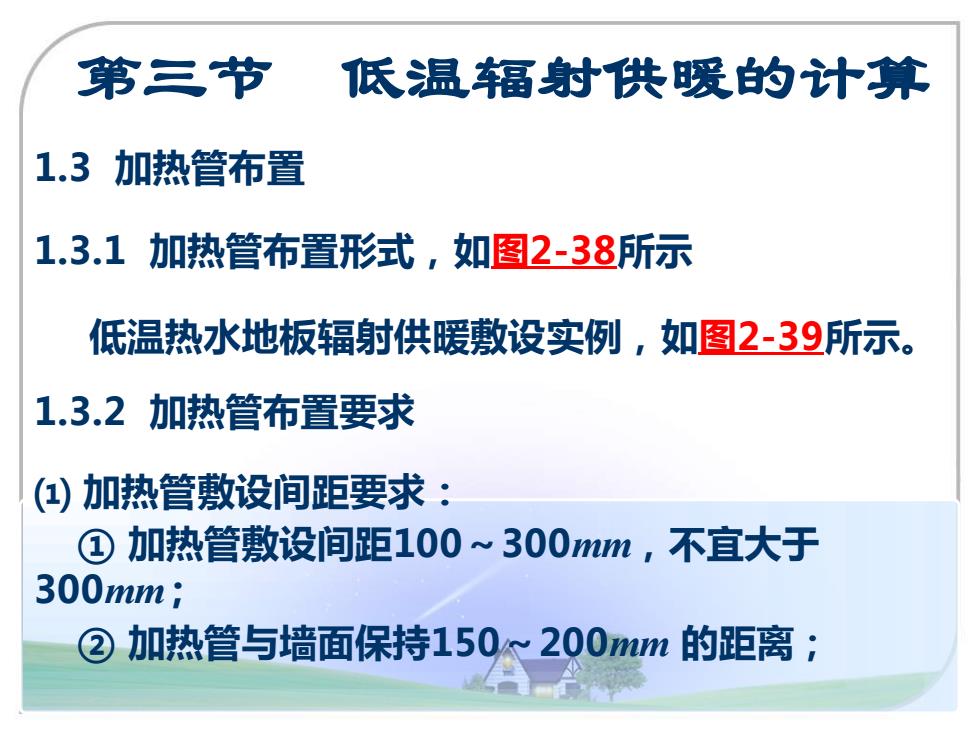

第三节 低温福射供暖的计算 1.3加热管布置 1.3.1加热管布置形式，如图2-38所示 低温热水地板辐射供暖敷设实例，如图2-39所示。 1.3.2加热管布置要求 ()加热管敷设间距要求： ①加热管敷设间距100~300mm,不宜大于 300mm; ②加热管与墙面保持150心200m的距离；
第三节 低温辐射供暖的计算 ① 加热管敷设间距100～300mm，不宜大于 300mm ; 低温热水地板辐射供暖敷设实例，如图2-39所示。 ② 加热管与墙面保持150～200mm 的距离； 1.3 加热管布置 1.3.1 加热管布置形式，如图2-38所示 1.3.2 加热管布置要求 ⑴ 加热管敷设间距要求：
第三节 低温福射供暖的计算 (2)加热管敷设长度要求： ①每个分支环路长度一般控制在60~80m,最长不 宜超过120m; ②对于盘管敷设较多的房间，可以一个房间敷设几个 环路； 一个环路也可以合并盘管敷设较小的几个房间： ④ 但盘管内水流速度不宜小于0.255
第三节 低温辐射供暖的计算 ③ 一个环路也可以合并盘管敷设较小的几个房间; ① 每个分支环路长度一般控制在60～80m，最长不 宜超过120m ； ② 对于盘管敷设较多的房间,可以一个房间敷设几个 环路； ④ 但盘管内水流速度不宜小于0.25m/s。 ⑵ 加热管敷设长度要求：
