第三节机械循环热水供暖系统的水力计算方法和例题 一、，机械循环热水供暖系统的特点 1、机械循环热水供暖系统与重力循环系统相比，作用半 径大。其室内热水供暖系统的总压力损失一般约为 10~20kP4,分户计量水平系统或较大系统可达20 50kPa。 2、自然作用压力的取值 (①)在机械循环系统中，循环压力主要是由水泵提供同 时也存在自然循环作用压力。管道内水冷却产生的自然 循环作用压力，占机械循环总循环压力的比例很小，可忽 略不计：
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 一、机械循环热水供暖系统的特点 1、机械循环热水供暖系统与重力循环系统相比,作用半 径大。其室内热水供暖系统的总压力损失一般约为 10～20kPa,分户计量水平系统或较大系统可达20～ 50kPa。 2、自然作用压力的取值 ⑴ 在机械循环系统中,循环压力主要是由水泵提供同 时也存在自然循环作用压力。管道内水冷却产生的自然 循环作用压力，占机械循环总循环压力的比例很小,可忽 略不计;
第三节机械循环热水供暖系统的水力计算方法和例题 (2)当系统中没有自动控制阀时，对机械循环双管系 统，由于水在各层散热器冷却所形成的自然循环作用压 力不相等，在进行各立管散热器并联环路的水力计算时 应计算在内，不可忽略： (3)对机械循环单管系统 (4)当系统中有温控阀等自动控制阀时，自然循环作用 压力可以按零取值
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 ⑵ 当系统中没有自动控制阀时，对机械循环双管系 统，由于水在各层散热器冷却所形成的自然循环作用压 力不相等，在进行各立管散热器并联环路的水力计算时 应计算在内，不可忽略; ⑶ 对机械循环单管系统 ⑷ 当系统中有温控阀等自动控制阀时,自然循环作用 压力可以按零取值
第三节机械循环热水供暖系统的水力计算方法和例题 3、整个热水供暖系统总的计算压力损失，宜增加10% 的附加值，以此确定系统必须的循环作用压力。 4、传统的采暖系统进行水力计算时，机械循环室内热水 采暖系统多根据入口处的资用压力，按最不利循环环路 的平均比摩阻选取该环路各管段的管径。但当入口处的 资用压力较高时，在实际工程设计过程中，最不利循环 环路的各管段水流速过大，会产生两方面问题：
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 3、整个热水供暖系统总的计算压力损失，宜增加10% 的附加值，以此确定系统必须的循环作用压力。 4、传统的采暖系统进行水力计算时,机械循环室内热水 采暖系统多根据入口处的资用压力，按最不利循环环路 的平均比摩阻选取该环路各管段的管径。但当入口处的 资用压力较高时，在实际工程设计过程中，最不利循环 环路的各管段水流速过大，会产生两方面问题：

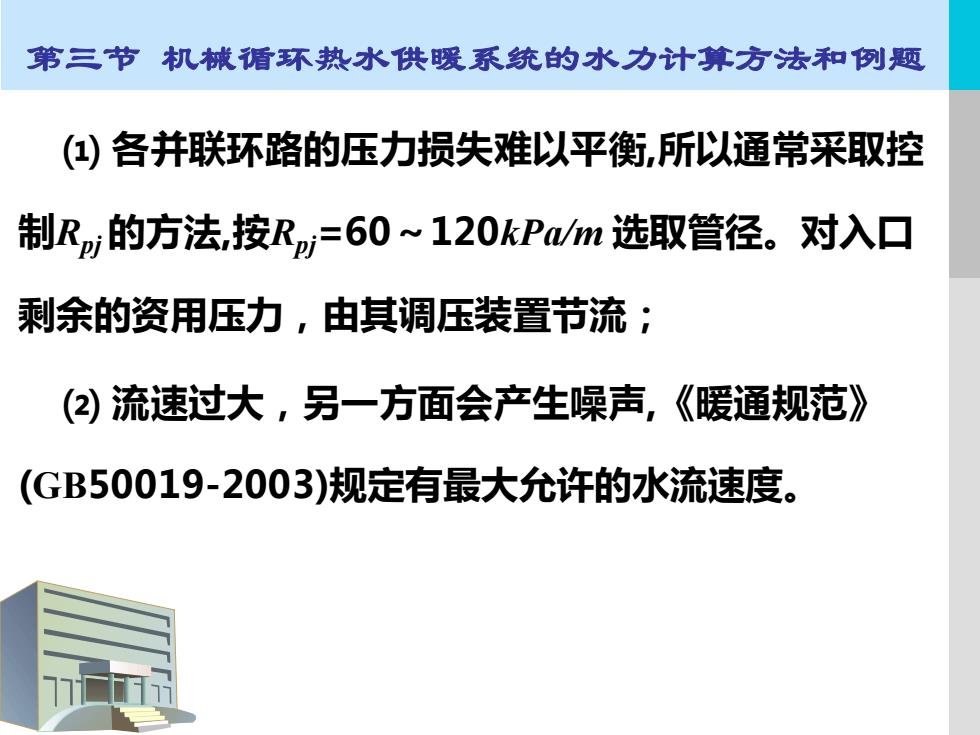

第三节机械循环热水供暖系统的水力计算方法和例题 ()各并联环路的压力损失难以平衡，所以通常采取控 制Rpj的方法按Rp=60~120kPaW/m选取管径。对入口 剩余的资用压力，由其调压装置节流； (2)流速过大，另一方面会产生噪声，《暖通规范》 (GB50019-2003)规定有最大允许的水流速度
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 ⑴ 各并联环路的压力损失难以平衡,所以通常采取控 制Rpj 的方法,按Rpj=60～120kPa/m 选取管径。对入口 剩余的资用压力，由其调压装置节流； ⑵ 流速过大，另一方面会产生噪声,《暖通规范》 (GB50019-2003)规定有最大允许的水流速度

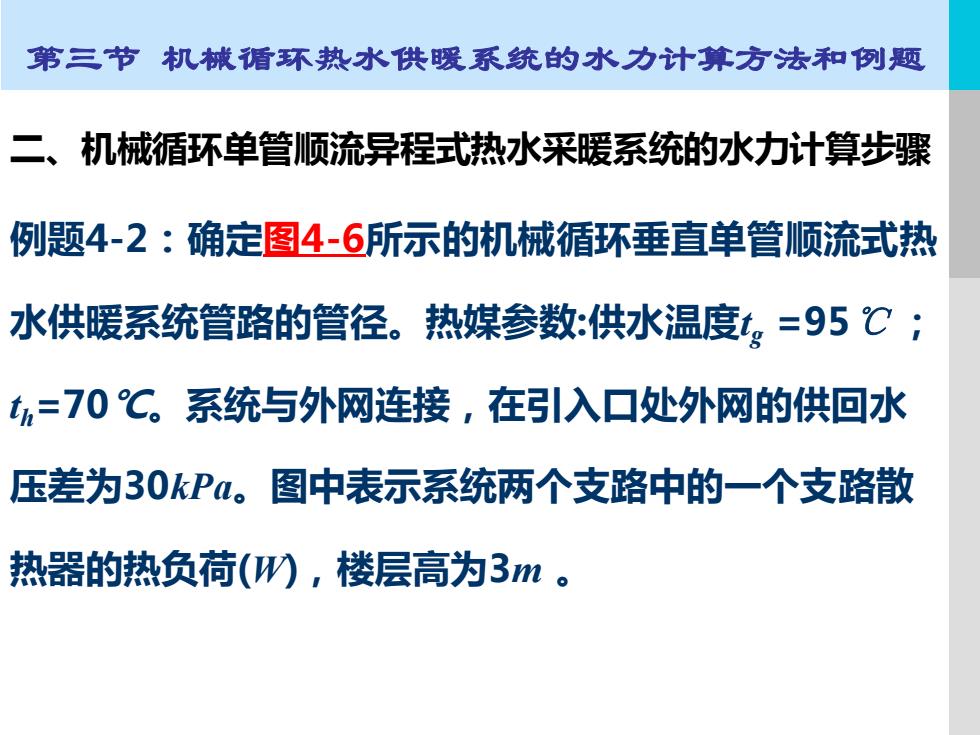

第三节机械循环热水供暖系统的水力计算方法和例题 二、机械循环单管顺流异程式热水采暖系统的水力计算步骤 例题4-2：确定图4-6所示的机械循环垂直单管顺流式热 水供暖系统管路的管径。热媒参数：供水温度1。=95℃： t,=70℃。系统与外网连接，在引入口处外网的供回水 压差为30kP。图中表示系统两个支路中的一个支路散 热器的热负荷(W),楼层高为3m
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 例题4-2：确定图4-6所示的机械循环垂直单管顺流式热 水供暖系统管路的管径。热媒参数:供水温度tg =95℃ ； th=70℃。系统与外网连接，在引入口处外网的供回水 压差为30kPa。图中表示系统两个支路中的一个支路散 热器的热负荷(W)，楼层高为3m 。 二、机械循环单管顺流异程式热水采暖系统的水力计算步骤
