第 四 章 室内热少采暖系统的水力计算 石河子大学水利建筑工程学院江煌
石河子大学水利建筑工程学院 江煜 第 四 章 室内热水采暖系统的水力计算
第一节 管路水力计算的基本原理 一、 基本公式 供暖系统中计算管段的压力损失，可用下式表示： △P=△Py+AP=RL+△P (4.1) 1、沿程压力损失 1.1比摩阻的确定 在管路的水力计算中，通常把水流量和管径都没有 改变的一段管子称为一个计算管段
LOGO 第 一 节 管路水力计算的基本原理 在管路的水力计算中，通常把水流量和管径都没有 改变的一段管子称为一个计算管段。 供暖系统中计算管段的压力损失，可用下式表示： ΔP =ΔPy+ΔPj=RL+ΔPj (4.1) 一、基本公式 1、沿程压力损失 1.1 比摩阻的确定

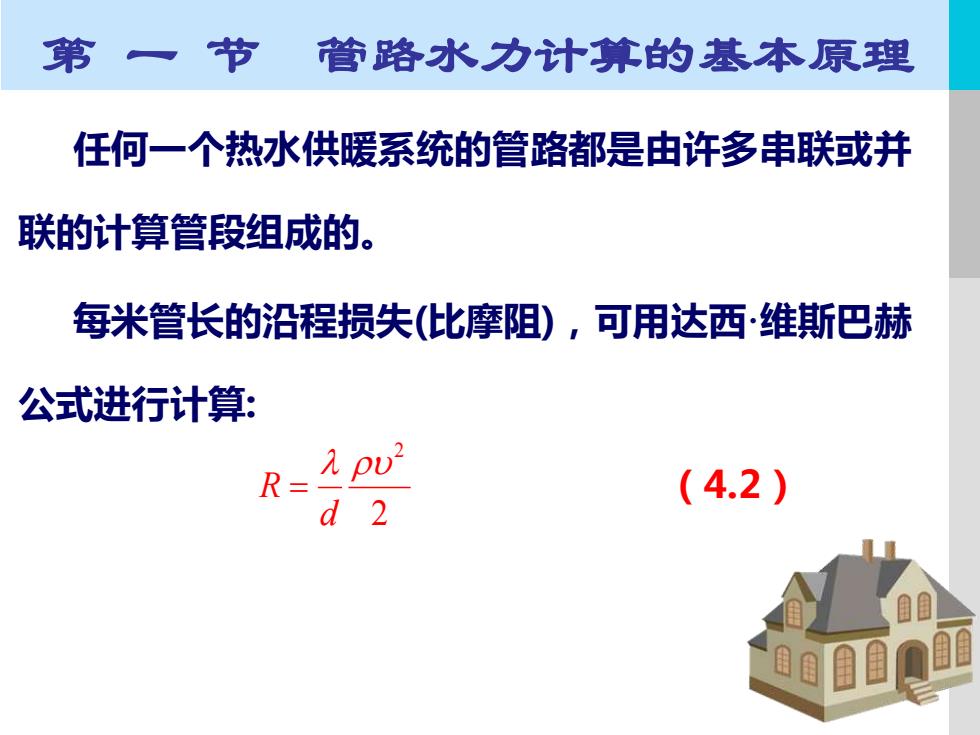

第一节管路水力计算的基本原理 任何一个热水供暖系统的管路都是由许多串联或并 联的计算管段组成的。 每米管长的沿程损失（比摩阻），可用达西·维斯巴赫 公式进行计算： R、 pu2 (4.2)
LOGO 第 一 节 管路水力计算的基本原理 任何一个热水供暖系统的管路都是由许多串联或并 联的计算管段组成的。 每米管长的沿程损失(比摩阻)，可用达西·维斯巴赫 公式进行计算: 2 2 d R = （4.2）
第一节 管路水力计算的基本原理 1.2摩擦阻力系数确定 热媒在管道内流动的摩擦阻力系数取决于管内热媒 的流动状态和管壁的粗糙程度，即： 九=f(R,) (4.3) 其中：R &=k/d 摩擦阻力系数值是用实验方法确定的
LOGO 第 一 节 管路水力计算的基本原理 摩擦阻力系数λ值是用实验方法确定的。 1.2 摩擦阻力系数确定 热媒在管道内流动的摩擦阻力系数λ取决于管内热媒 的流动状态和管壁的粗糙程度，即： d 其 中： Re = = k / d ( , ) Re = f （4.3）

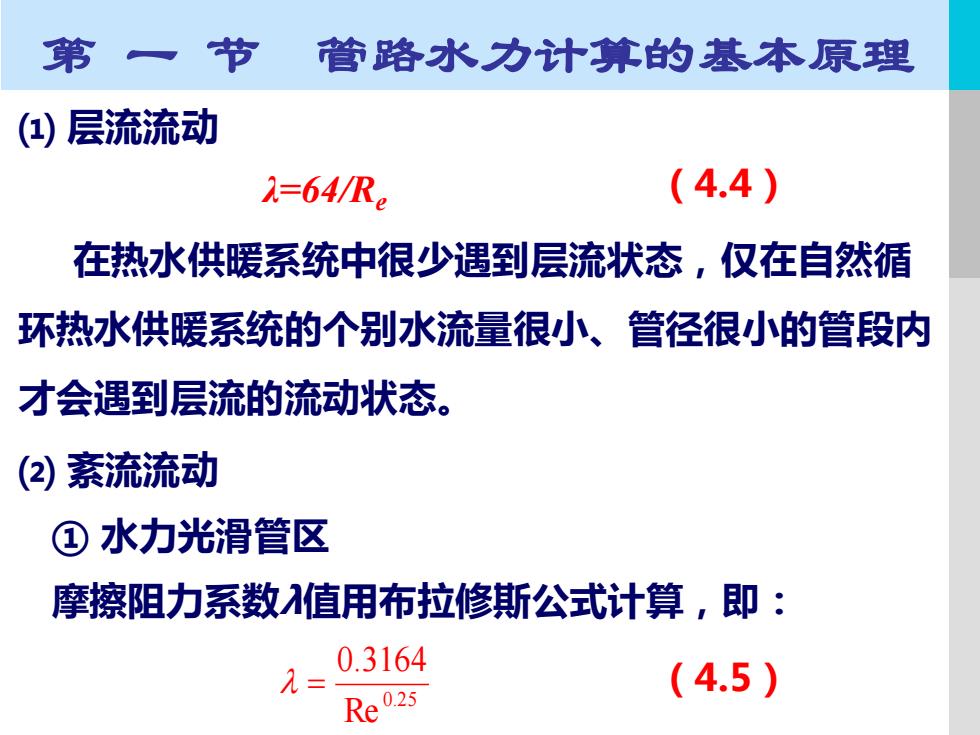

第一节 管路水力计算的基本原理 ()层流流动 2=64R。 (4.4) 在热水供暖系统中很少遇到层流状态，仅在自然循 环热水供暖系统的个别水流量很小、管径很小的管段内 才会遇到层流的流动状态。 (2)紊流流动 ①水力光滑管区 摩擦阻力系数值用布拉修斯公式计算，即： d= 0.3164 (4.5) Re025
LOGO 第 一 节 管路水力计算的基本原理 在热水供暖系统中很少遇到层流状态，仅在自然循 环热水供暖系统的个别水流量很小、管径很小的管段内 才会遇到层流的流动状态。 λ=64/Re （4.4） ⑵ 紊流流动 摩擦阻力系数λ值用布拉修斯公式计算，即： ① 水力光滑管区 0.25 Re 0.3164 = （4.5） ⑴ 层流流动
