三、原子吸收光谱的测量 1、积分吸收 吸光原子数 No 越多，吸光曲线面积越大（峰越 高），因此，理论上积分吸收与 No 呈正比： K O Ko K1 K2 K3 K4 K5 K6 6 5 4 3 2 1 0
三、原子吸收光谱的测量 1、积分吸收 吸光原子数 No 越多，吸光曲线面积越大（峰越 高），因此，理论上积分吸收与 No 呈正比： K O Ko K1 K2 K3 K4 K5 K6 6 5 4 3 2 1 0
K d = No f e 2 m c E - 电子电荷 m - 电子质量 c - 光速 No - 基态原子数 f - 振子强度 由于： No = C, 因此： K d c 若能获得积分吸收，即可测得原子浓度。 K d = C f e 2 m c
K d = No f e 2 m c E - 电子电荷 m - 电子质量 c - 光速 No - 基态原子数 f - 振子强度 由于： No = C, 因此： K d c 若能获得积分吸收，即可测得原子浓度。 K d = C f e 2 m c

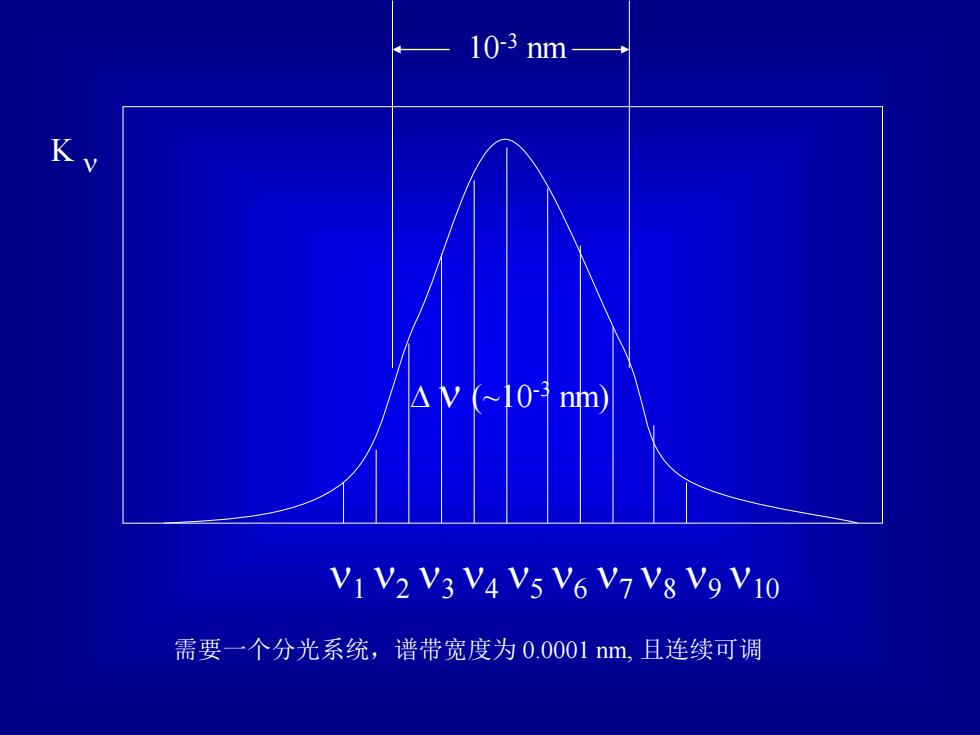

1 2 3 4 5 6 7 8 9 10 10-3 nm (~10-3 nm) 需要一个分光系统，谱带宽度为 0.0001 nm, 且连续可调 K
1 2 3 4 5 6 7 8 9 10 10-3 nm (~10-3 nm) 需要一个分光系统，谱带宽度为 0.0001 nm, 且连续可调 K
关键性难题 0.0001 nm • 通常光栅可分开0.1 nm， 要分开0.01 nm 的两束光需 要很昂贵的光栅；要分开两 束波长相差0.0001 nm 的光， 目前技术上 仍难以实现； •此外，即使光栅满足了要 求，分出的光也太弱，难以 用于实际测量
关键性难题 0.0001 nm • 通常光栅可分开0.1 nm， 要分开0.01 nm 的两束光需 要很昂贵的光栅；要分开两 束波长相差0.0001 nm 的光， 目前技术上 仍难以实现； •此外，即使光栅满足了要 求，分出的光也太弱，难以 用于实际测量
o Ko 2.峰值吸收 积分吸收亦可用峰值吸收替代 即 Ko= D ln2 2 即中心吸收与基态原子数呈正比，因此只要用一个固定波长的光源，在 o处测量峰值吸收，即可定量。 Ko= D ln2 2 e 2 mC No f K d
o Ko 2.峰值吸收 积分吸收亦可用峰值吸收替代 即 Ko= D ln2 2 即中心吸收与基态原子数呈正比，因此只要用一个固定波长的光源，在 o处测量峰值吸收，即可定量。 Ko= D ln2 2 e 2 mC No f K d
