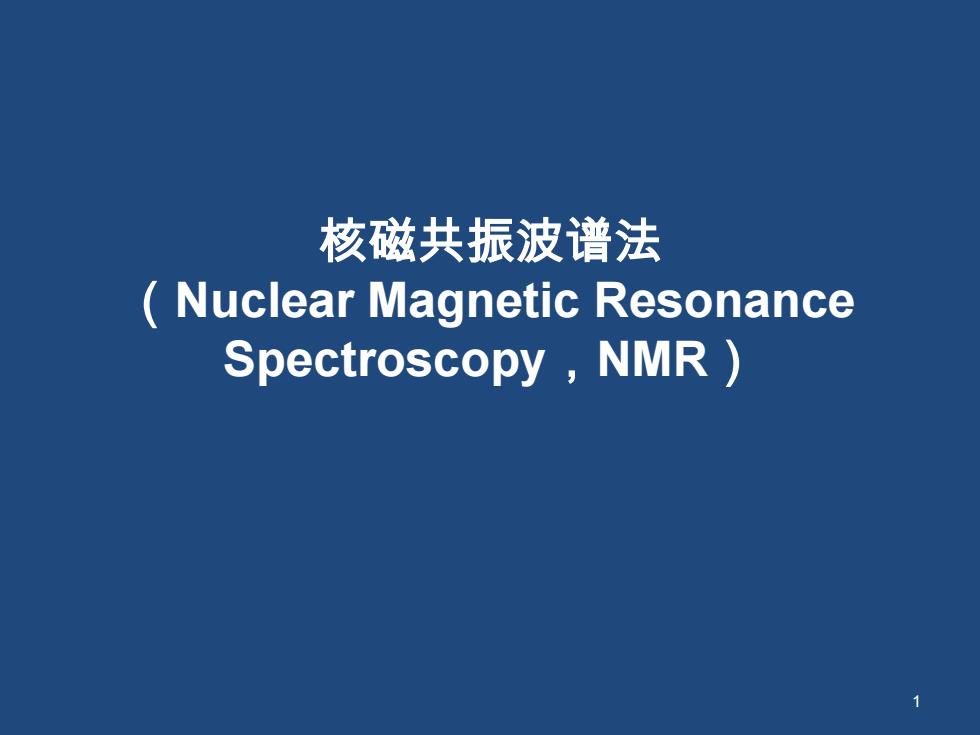

核磁共振波谱法 Nuclear Magnetic Resonance Spectroscopy NMR 1
核磁共振波谱法 （Nuclear Magnetic Resonance Spectroscopy，NMR） 1

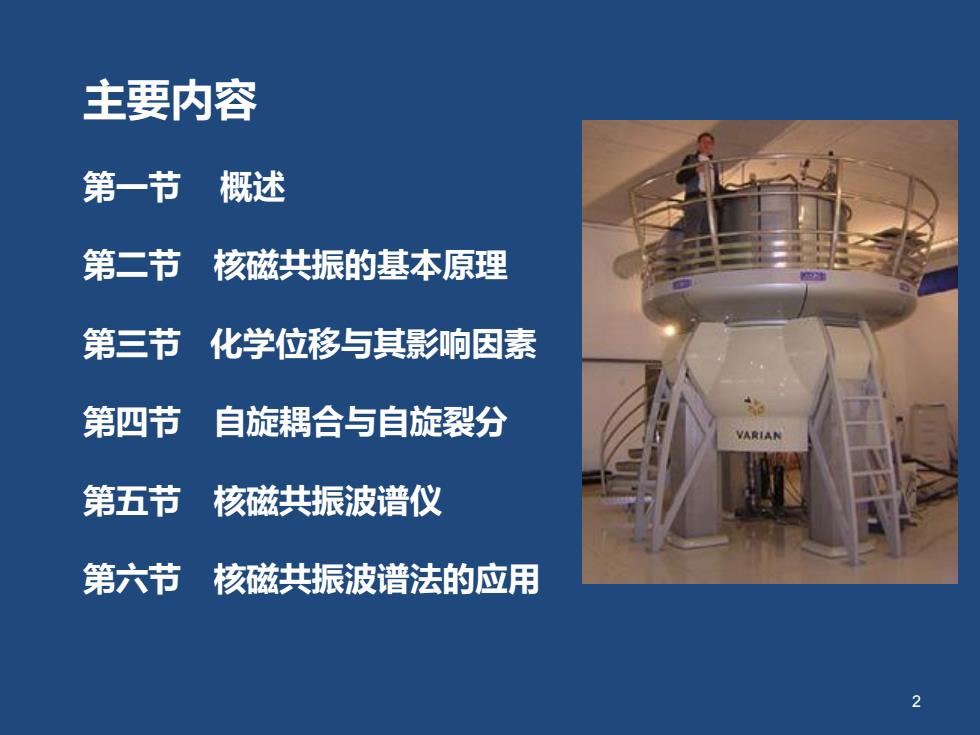

主要内容 第一节 概述 第二节核磁共振的基本原理 第三节 化学位移与其影响因素 第四节 自旋耦合与自旋裂分 VARIAN 第五节 核磁共振波谱仪 第六节 核磁共振波谱法的应用 2
2 主要内容 第一节 概述 第二节 核磁共振的基本原理 第三节 化学位移与其影响因素 第四节 自旋耦合与自旋裂分 第五节 核磁共振波谱仪 第六节 核磁共振波谱法的应用
核磁共振 (NMR)光谱概述 ● 核磁共振(NMR)光谱：实际也是一种吸收光谱 紫外-可见吸收光谱：源于分子电子能级间的跃迁 红外吸收光谱：源于分子振动、转动能级间的跃迁 核磁共振(NMR)光谱：源于原子核能级间的跃迁 3
3 核磁共振（NMR）光谱 概述 核磁共振（NMR）光谱：实际也是一种吸收光谱 紫外-可见吸收光谱：源于分子电子能级间的跃迁 红外吸收光谱：源于分子振动、转动能级间的跃迁 核磁共振（NMR）光谱：源于原子核能级间的跃迁
核磁共振(NMR)光谱概述 核磁共振(NMR)光谱的测定依据： ①某些原子核在磁场中发生能量分裂、形成能级 ②用一定频率的电磁波对样品进行照射，就可使特定结构环 境中的原子核实现共振跃迁，在照射扫描中记录发生共振 时的信号位置与强度，就能得到NMR光谱 ③光谱上共振的信号位置反映样品分子的局部结构 ④光谱上共振的信号强度往往反应相关原子核在样品中的量 4
4 核磁共振（NMR）光谱 概述 核磁共振（NMR）光谱的测定依据： ① 某些原子核在磁场中发生能量分裂、形成能级 ② 用一定频率的电磁波对样品进行照射，就可使特定结构环 境中的原子核实现共振跃迁，在照射扫描中记录发生共振 时的信号位置与强度，就能得到NMR光谱 ③ 光谱上共振的信号位置反映样品分子的局部结构 ④ 光谱上共振的信号强度往往反应相关原子核在样品中的量
核磁共振(NMR)光谱概述 核磁共振(NMR)光谱的常用实验条件： ①磁场强度：1.4~14T ②照射电磁波：60-600MHz(射频区) 5
5 核磁共振（NMR）光谱 概述 核磁共振（NMR）光谱的常用实验条件： ① 磁场强度：1.4 ~ 14 T ② 照射电磁波：60-600 MHz （射频区）
