新疆大学电气工程学院 单片微机原理及应用课程课件 第2讲 MCS-51系列单片机硬件结构
第 讲 新疆大学电气工程学院 单片微机原理及应用课程课件 2 MCS-51系列单片机硬件结构
本讲主要内容： 2-1.51单片机总体概况 2-2. 微处理器 2-3.存储器 2-4. 定时器/计数器 2-5.并行和串行输入/输出接口 2-6 中断系统 Sichuan Engineering Technical College-1959 2 Copyright Http://mcu.scete.net
SiChuan Engineering Technical College-1959 2 Copyright © Http:// mcu.scetc.net 本讲主要内容： 2-1. 51单片机总体概况 2-2. 微处理器 2-3. 存储器 2-4. 定时器/计数器 2-5. 并行和串行输入/输出接口 2-6 中断系统
§2.1 总体概述 主要功能 51子系列的主要功能为： (1)8位CPU (2)片内带振荡器，振荡频率fsc范围为1.2~12MHz (3)128个字节的片内数据存储器。 (4)4K字节的片内程序存储器(8031无)。 (5)程序存储器的寻址范围为64K字节。 (6)片外数据存储器的寻址范围为64K字节。 (7)21个字节专用寄存器。 (8)4个8位并行1/0接口：P0,P1.P2.P30 (9)1个全双工串行1/0接口，可多机通信。 (10)2个16位定时器/计数器。 (11)中断系统有5个中断源，可编程为两个优先级。 (12)111条指令，含乘法指令和除法指令。 (13)有强的位寻址、位处理能力。 (14)片内采用单总线结构。 （15)用单一+5V电源。 SiChuan Engineering Technical College-1959 3 Copyright Http://mcu.scetc.net
SiChuan Engineering Technical College-1959 3 Copyright © Http:// mcu.scetc.net §2.1 总体概述 一、 主要功能 51子系列的主要功能为: （1）8位CPU （2）片内带振荡器，振荡频率fosc范围为1.2～12MHz （3）128个字节的片内数据存储器。 （4）4K字节的片内程序存储器 (8031无)。 （5）程序存储器的寻址范围为64K字节。 （6）片外数据存储器的寻址范围为64K字节。 （7）21个字节专用寄存器。 （8）4个 8位并行I/O接口:PO, Pl. P2. P30 （9）l个全双工串行 I/O接口，可多机通信。 （10）2个 16位定时器/计数器。 （11）中断系统有 5个中断源，可编程为两个优先级。 （12）111条指令，含乘法指令和除法指令。 （13）有强的位寻址、位处理能力。 （14）片内采用单总线结构。 （15）用单一+5V电源

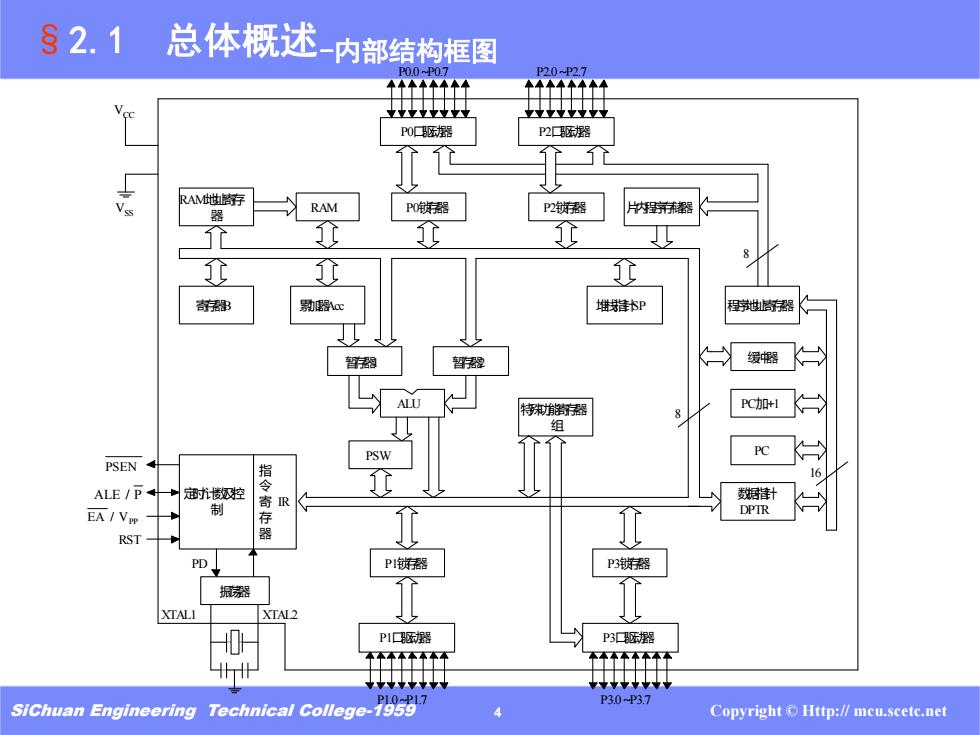

S2.1总体概述 内部结构框图 PU-07 P20-P7 个1个1个1个个 ↑1个个个个11 以 出过 PO胚器 P2☐旺器 RAv地出存 RAM 器 P0锁器 P2锁器 片大程带器 寄都 别E器c 增挂扑P 程地器 智程 智程 缓器 ALU 特能器 PC加+1 组 PSW PC PSEN ALE/P+寇时极控 数针 EA/V 制 存 DPTR RST PD PI锁器 P3锁器 振器 XTALI XTAL2 P1口旺露 P3■胚器 P30-P3.7 Sichuan Engineering Technical College-19597 Copyright Http://mcu.scete.net
SiChuan Engineering Technical College-1959 4 Copyright © Http:// mcu.scetc.net §2.1 总体概述-内部结构框图 P0口驱动器 P0.0～P0.7 RAM P0锁存器 RAM地址寄存 器 寄存器B 累加器Acc 暂存器1 暂存器2 ALU P2锁存器 P2口驱动器 P2.0～P2.7 特殊功能寄存器 组 堆栈指针SP 片内程序存储器 PSW 定时/计数及控 制 指 令 寄 存 器 振荡器 PD RST PSEN ALE / P VPP EA / XTAL1 XTAL2 P1口驱动器 P1.0～P1.7 P1锁存器 P3锁存器 P3口驱动器 P3.0～P3.7 程序地址寄存器 缓冲器 PC加＋1 PC 数据指针 DPTR 8 16 8 VCC VSS IR

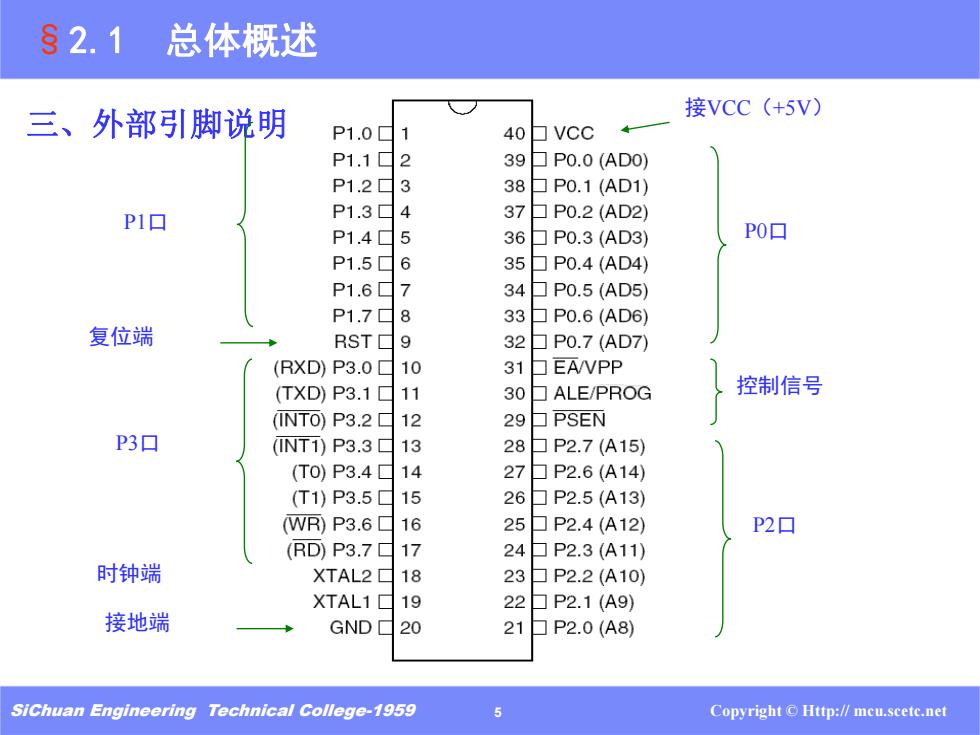

S2.1总体概述 三、外部引脚说明 接VCC(+5V) P1.0日1 40 ▣VCC P1.1日2 39 P0.0(AD0) P1.2日3 38 P0.1(AD1) P1口 P1.3日4 37 ◇ 0.2(AD2) P1.45 36 ▣P0.3(AD3) P0▣ P1.5g 6 35 P0.4(AD4) P1.6d7 34 P0.5(AD5) P1.7日8 33 P0.6(AD6) 复位端 RST□9 32 P0.7(AD7) (RXD)P3.0□10 31 EAPP (TXD)P3.111 30 ALE/PROG 控制信号 (INTO)P3.2 12 29 中PSEN P3口 NT1)P3.3日 13 28口P2.7(A15) (T0)P3.4□ 14 27 P2.6(A14) (T1)P3.5 1 26 ▣P2.5(A13) WP3.6□ 6 25 ▣P2.4(A12) P2▣ RD)P3.7□ 24 口P2.3(A11) 时钟端 XTAL2口 18 23 ▣P2.2(A10) XTAL1日19 2 P2.1(A9) 接地端 GND 20 27 ▣P2.0(A8) SiChuan Engineering Technical College-1959 5 Copyright Http://mcu.scetc.net
SiChuan Engineering Technical College-1959 5 Copyright © Http:// mcu.scetc.net §2.1 总体概述 三、外部引脚说明 P1口 P3口 P0口 P2口 时钟端 复位端 控制信号 接VCC（+5V） 接地端
